Technický přehled: 2000 WOG 2dílný kulový ventil s vysokou platformou – konstrukční vlastnosti a aplikační prostředí

Středotlaká výstupní potrubí tlakové regulační stanice městského plynu pracují s návrhovým tlakem 4,0 MPa. Systém vyžaduje integraci se SCADA systémem pro vzdálené odeslání a nouzové vypnutí. Ventily musí poskytovat nulové vnější úniky, dlouhé bezúdržbové intervaly a podporovat in-line servis, aby nedošlo k přerušení dodávky plynu do okresu.

Byly vybrány dvoudílné vysokoplošinové kulové kohouty 2000 WOG z CF8 (nerezová ocel 304) se závitovými konci NPT a sedlem zesíleným RPTFE, vybavené přímo namontovanými elektrickými pohony odolnými proti výbuchu. Jmenovitý tlak ventilu daleko převyšuje skutečný provozní tlak.

• Těleso ventilu a těsnění fungují za dlouhodobých podmínek nízkého namáhání, což výrazně snižuje tečení těsnění. Životnost se prodlouží o více než50 %ve srovnání se standardními kulovými kohouty PN40.

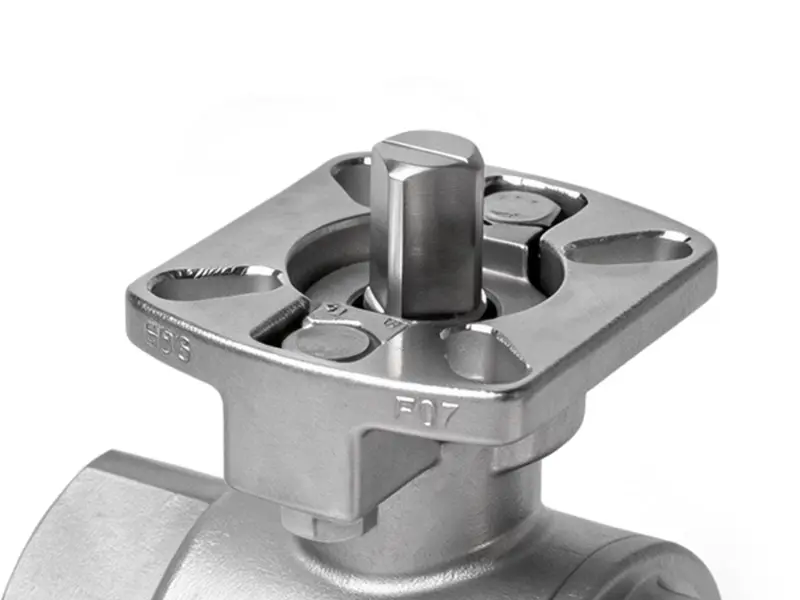

• Standardní vysoká platforma ISO 5211 umožňuje přímou montáž pohonu bez adaptérových držáků, což zkracuje dobu instalace30 %a zajištění vyšší koaxiality pro stabilní přesnost dálkového ovládání.
• Dvoudílná konstrukce děleného těla podporuje demontáž a výměnu těsnění na lince bez přerušení potrubí, čímž se zkracují prostoje okresní údržby.70 %.
• Obousměrná těsnící struktura s plovoucí koulí zajišťuje nulový vnější únik, zajišťuje bezpečný přenos plynu a vyhovuje specifikacím návrhu městského plynu.

Vysokotlaká větev systému cirkulační chladicí vody ve velké rafinérii pracuje při 2,5 MPa s přerušovanými rázy vodními rázy v potrubí. Původní standardní kulové ventily PN25 trpěly častým únikem sedla a deformací těla a vyžadovaly řezání potrubí kvůli údržbě, což způsobilo odstávky výroby.

Nahrazeny dvoudílnými kulovými ventily s vysokou plošinou 2000 WOG z uhlíkové oceli WCB, s plnými kanály průtoku a spárované s pneumatickými pohony pro naprogramované ovládání zapnutí/vypnutí.

• Tělo ventilu 2000 WOG pro velké zatížení nabízí mnohem lepší odolnost proti vodnímu rázu než standardní ventily PN25 a odolává okamžitým vodním rázům až10 MPabez deformace těla nebo selhání těsnění.
• Design plného portu vytváří tlakovou ztrátu menší než0,03 MPa, snížení zatížení oběhového čerpadla o5 %a přináší značné dlouhodobé úspory energie.
• Přímo namontované pneumatické pohony na vysoké plošině reagují za méně než1 sekunda, vhodné pro časté programované spínání.

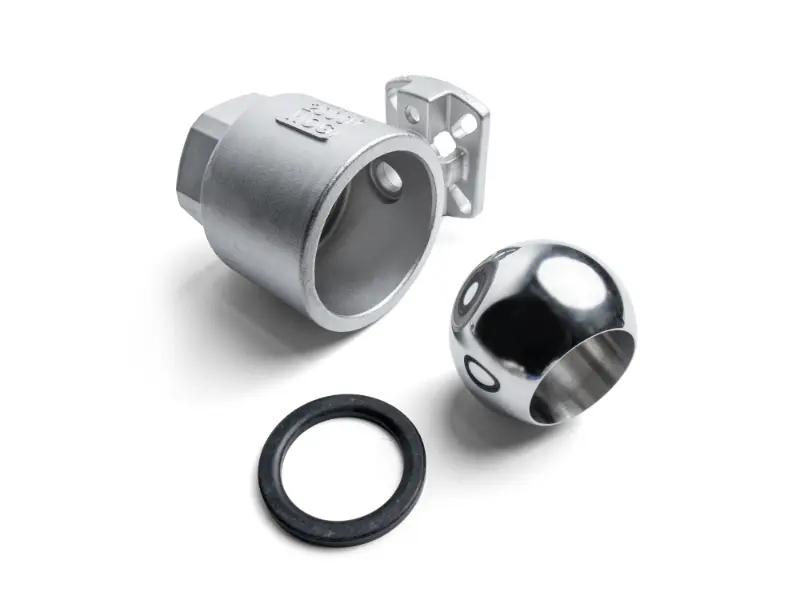

• Dvoudílné tělo ventilu umožňuje rychlou demontáž pro čištění vodního kamene a nečistot z jádra koule, čímž se zdvojnásobuje účinnost údržby bez řezání potrubí nebo odstávky výroby.

Šroubové chladiče vody ve velkém komerčním komplexu používají chladivo R134a, přičemž hlavní potrubí pracuje při 1,8 MPa. Ventily musí mít vynikající těsnicí výkon, aby se zabránilo úniku chladiva, a musí být kompatibilní s elektrickými pohony pro skupinové ovládání prostřednictvím systému automatizace budov (BAS).

2000 WOG 2dílné vysokoplošné kulové ventily z nerezové oceli CF8 se specializovanými těsnícími sedlami chladiva a přímo montovanými kompaktními elektrickými pohony.

• Těleso ventilu s vysokým tlakem a přesným těsněním dosahuje nulového úniku chladiva, čímž se eliminuje ztráta chladicí kapacity a problémy s emisemi do životního prostředí.
• Standardizované rozhraní pro vysokou platformu ISO 5211 zlepšuje efektivitu dávkové montáže chladiče30 %. Pohony jsou univerzálně zaměnitelné bez vlastních adaptérů pro snadnější poprodejní výměnu.
• Dvoudílná konstrukce usnadňuje demontáž a údržbu během generální opravy chladiče, aniž by došlo k poškození svarů potrubí, čímž se snižují náklady na údržbu40 %.
• Provozní tlak hluboko pod jmenovitým jmenovitým výkonem výrazně zpomaluje stárnutí těsnění, čímž se prodlužuje interval bez údržby3 roky.

Linka pro dopravu povrchově aktivních surovin v každodenní chemické továrně pracuje při 1,6 MPa s mírně korozivními médii. Ventily musí podporovat dálkové ovládání, musí být snadno rozebíratelné a čistitelné a musí splňovat hygienické požadavky pro výměnu šarží.

2000 WOG 2dílné kulové ventily s vysokou plošinou z CF8M (nerezová ocel 316) s designem s plným portem, sedlem z PTFE a pneumatickými pohony odolnými proti výbuchu.

• Tělo z nerezové oceli 316 odolává mírné korozi. Design plného portu nemá žádné mrtvé zóny průtoku, což snižuje nánosy materiálu a poškození, aby vyhovovaly každodenním hygienickým požadavkům na chemickou výrobu.
• Dlouhodobý nízkonapěťový provoz za snížených podmínek eliminuje riziko průniku médií a křížové kontaminace mezi výměnami šarží.
• Přímo montované nevýbušné pneumatické pohony na vysoké platformě ISO přímo splňují požadavky na ochranu proti výbuchu chemické dílny bez dodatečných úprav.
• Dvoudílná dělená konstrukce umožňuje rychlou demontáž pro vnitřní čištění a sterilizaci, čímž se zkracuje doba čištění při výměně šarže.60 %.

Vysokoteplotní systém Clean-in-Place (CIP) v závodě na výrobu nápojů pracuje při 3,0 MPa s 80°C alkalickými čisticími prostředky. Ventily musí být odolné vůči teplotám a korozi, poskytovat spolehlivé těsnění, podporovat automatizované řízení programu a splňovat standardy potravinářské GMP.

Potravinářské dvoudílné vysokoplošinové kulové ventily 2000 WOG z nerezové oceli CF8, vybavené vysokoteplotními sedlami zesílenými RPTFE a přímo namontovanými sanitárními pneumatickými pohony.

• Provozní tlak 3,0 MPa je hluboko pod jmenovitým jmenovitým výkonem 2000 WOG, což poskytuje dostatečnou tlakovou rezervu i při zvýšených teplotách, bez rizika selhání těsnění nebo deformace těla.
• Sedadla vyztužená RPTFE nabízejí vynikající teplotní a chemickou odolnost s dvojnásobnou životností oproti standardním sedadlům z PTFE, která vydrží nepřetržité odírání vysokoteplotními čisticími kapalinami.
• Konstrukce s přímou montáží na vysoké platformě nevytváří žádné hygienické mrtvé zóny na rozhraní pohon-ventil, snadno se čistí a dezinfikuje, plně v souladu s požadavky certifikace potravinářského průmyslu GMP.
• Dvoudílné tělo ventilu umožňuje rychlou demontáž pro kontrolu vnitřní čistoty bez demontáže celého potrubí, což zjednodušuje rutinní kontrolu a údržbu.
