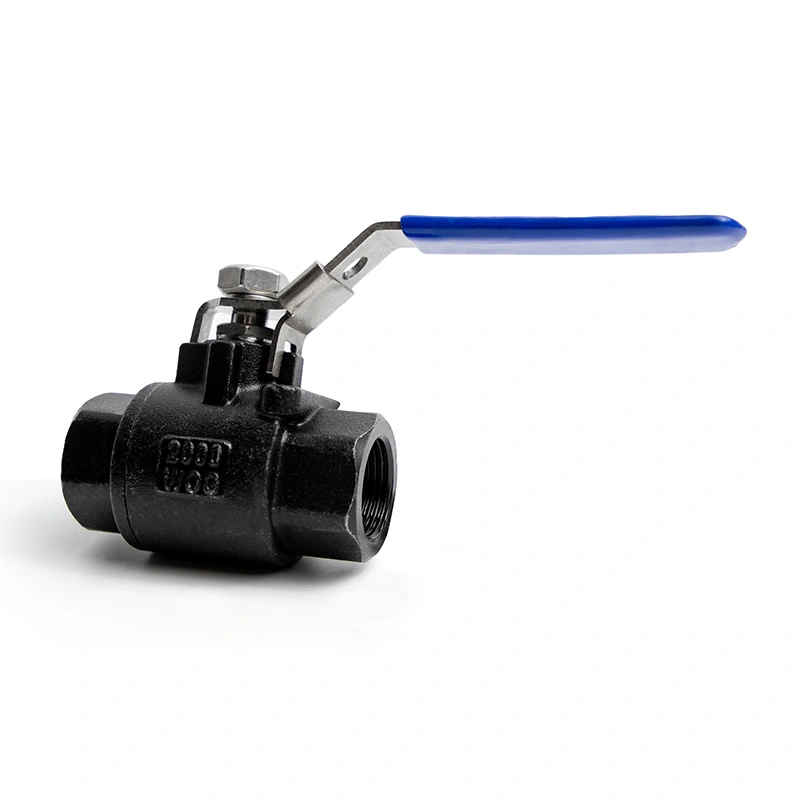

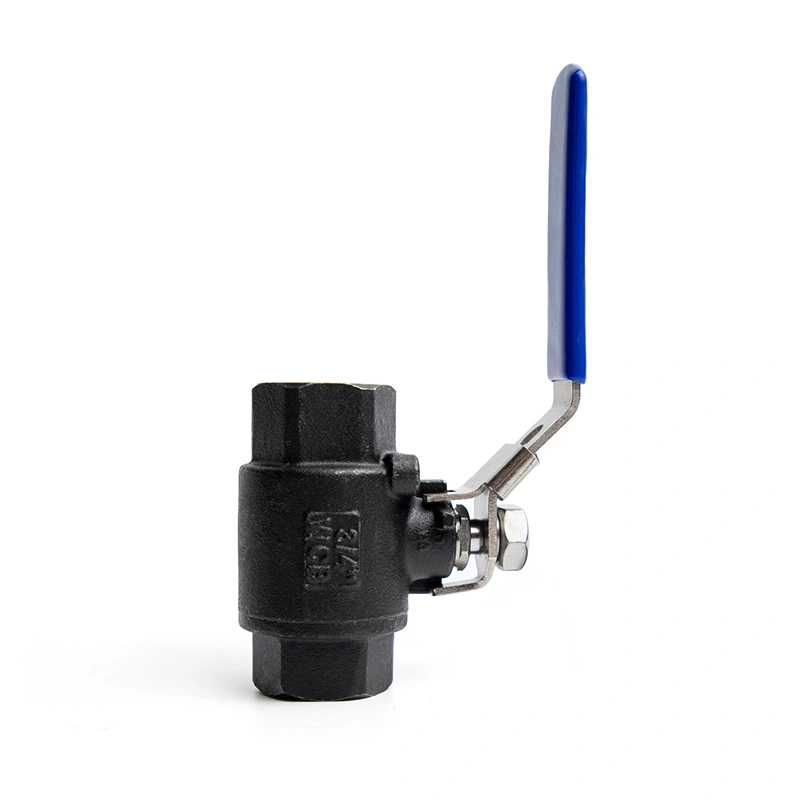

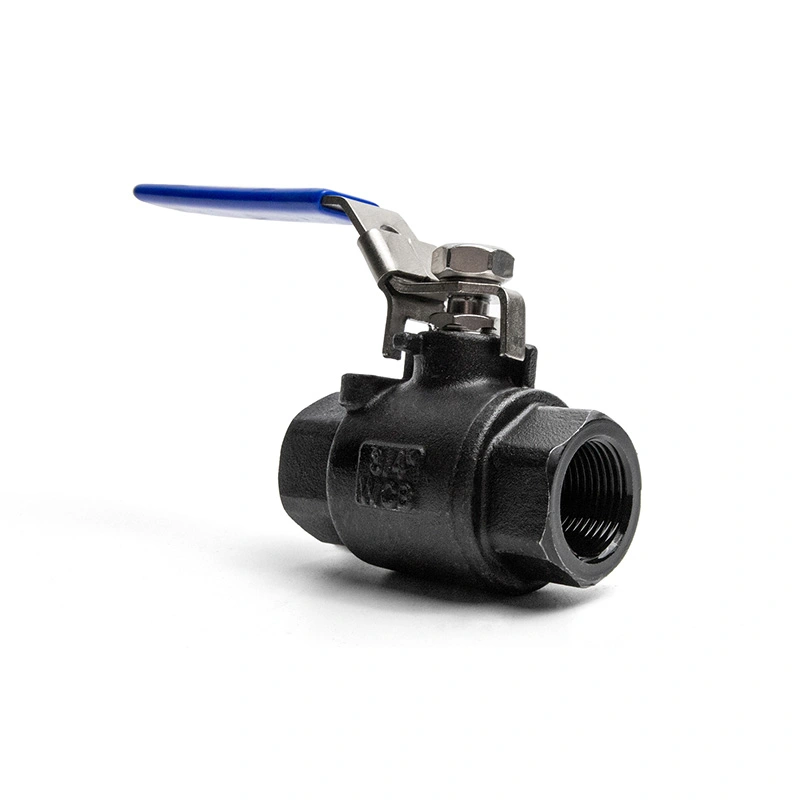

2PC kulový ventil z uhlíkové oceli 2000WOG s blokovacím zařízením

Kulový ventil Shangtai 2PC z uhlíkové oceli 2000WOG s blokovacím zařízením je navržen pro spolehlivé ovládání zapnutí/vypnutí v vysokotlaká průmyslová potrubí. S tlakovou schopností až 1975 PSI je tento ventil vhodný pro náročné aplikace vody, oleje, plynu, stlačeného vzduchu a kompatibilních průmyslových kapalin za bezšokových podmínek.

Dvoudílná konstrukce těla činí ventil provozuschopnějším než mnoho jednodílných konstrukcí. Když je údržba ventil lze pohodlněji demontovat, což umožňuje výměnu sedel a těsnících součástí prodloužit životnost a snížit náklady na výměnu.

Aby byla zajištěna konzistentní kvalita, je ventil kontrolován prostřednictvím čtyř stupňů kontroly kvality od surového polotovaru těla až po hotový výrobek:

Kontrola polotovaru karoserie – kontroluje vzhled, rozměry a stav materiálu.

Kontrola obrábění – ověřuje závity, těsnicí plochy, přesnost vrtání a klíčové rozměry.

Kontrola montáže – kontroluje kouli, sedla, vřeteno, těsnicí kroužky, rukojeť a zajišťovací zařízení.

Výstupní kontrola – zahrnuje tlakové zkoušky, zkoušky těsnosti, provozní zkoušky, značení a kontrolu balení.

Tento přísný proces kvality pomáhá zlepšit konzistenci produktu, snížit chybovost a poskytovat spolehlivější ventily pro průmyslové zákazníky.

*N: Závitové konce podle ANSI B 2.1 NPT
*B: Konce závitů podle BS21 BSP

Princip fungování ventilu

Kulový ventil řídí průtok otáčením přesně vyvrtané koule uvnitř těla ventilu.

Otevřená pozice

Když je rukojeť rovnoběžná s potrubím, otvor skrz kouli je zarovnán s potrubím. Prochází tekutina ventil s nízkým průtokovým odporem.

Uzavřená pozice

Když je rukojeť otočena o 90 stupňů, pevná strana koule blokuje průtokovou cestu. Sedadla tlačí proti kulička pro vytvoření těsného uzavíracího těsnění.

Funkce uzamčení

Po otevření nebo zavření ventilu může blokovací zařízení zajistit polohu rukojeti. To pomáhá předcházet nesprávná obsluha, neoprávněná operace nebo náhodný pohyb způsobený vibracemi.

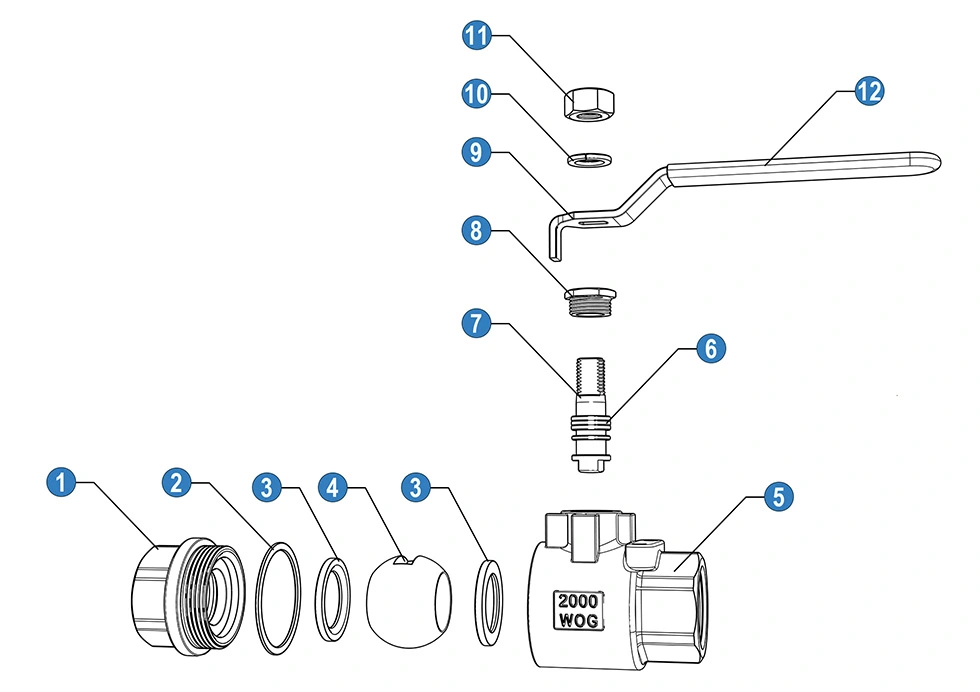

Dvoudílný design údržby

Dvoudílné tělo umožňuje snadnější demontáž ve srovnání s jednodílným ventilem. Sedadla, těsnění a související těsnící díly lze v případě potřeby zkontrolovat nebo vyměnit, což pomáhá prodloužit životnost ventilu.

Poznámka: Kulové kohouty jsou určeny hlavně pro plně otevřený nebo plně uzavřený provoz. Dlouhodobé škrcení se nedoporučuje protože by mohlo dojít k poškození míče a sedel.

Použitelná odvětví a důvody

Poznámka k výběru: Uhlíková ocel je pevná a nákladově efektivní, ale není tou nejlepší volbou pro vysoce korozivní média. Pro korozivní chemikálie nebo mořské prostředí je třeba zvážit nerezovou ocel nebo speciální materiály.
