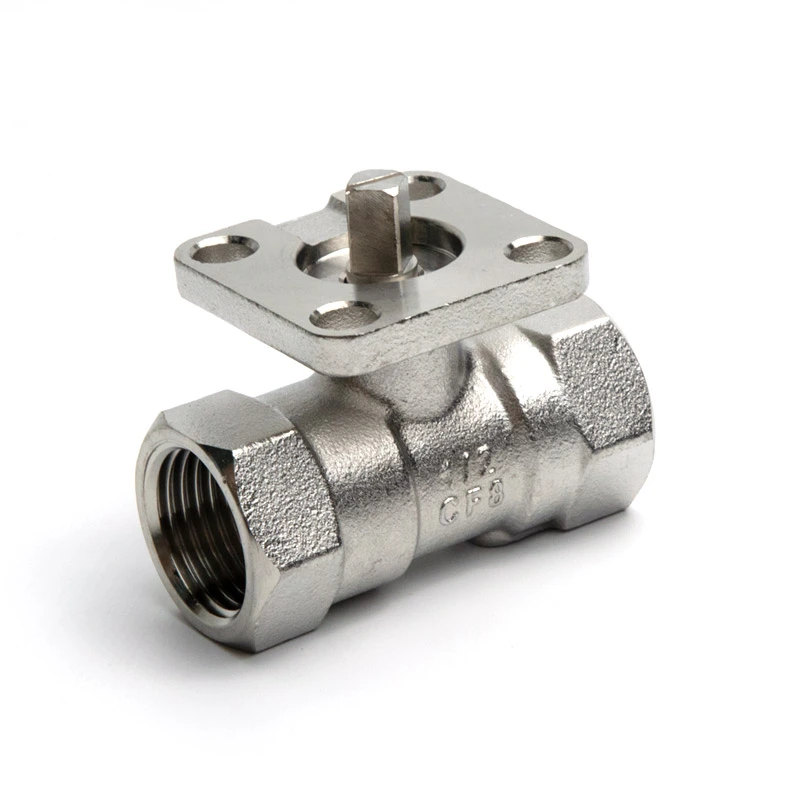

Když je důležitá čistota, odolnost proti korozi, kompaktní automatizace a spolehlivé vypínání,Shangtaiposkytuje1PC elektrolyticky leštěný kulový ventil z nerezové oceli s přímou montážíjako praktické řešení pro náročné systémy řízení kapalin. Jeho elektrolyticky leštěný povrch z nerezové oceli, přímá montážní struktura pohonu a přesně opracované komponenty jej činí vhodným pro farmaceutické, potravinářské, vodní, chemické a automatizované průmyslové aplikace.
Kulový ventil 1PC z elektrolyticky leštěné nerezové oceli s přímou montáží kombinuje jednodílnou konstrukci s elektrolyticky leštěným povrchem a integrovanou platformou pro přímou montáž. Elektroleštění vytváří hladší a jednotnější povrch nerezové oceli, pomáhá snižovat hromadění zbytků a zjednodušuje čištění. Konstrukce s přímou montáží umožňuje instalaci kompatibilních pneumatických nebo elektrických pohonů bez dalších montážních držáků, čímž vzniká kompaktnější řešení automatizace. S volitelnými možnostmi z nerezové oceli 304 a 316, závitovými připojeními NPT nebo BSP, rozsahem velikostí 1/4"–2" a tlakovou kapacitou až 285 PSI může tento typ kulového ventilu splnit širokou škálu průmyslových požadavků na řízení kapalin.
Obsah
Proč zvolit elektrolyticky leštěný kulový ventil z nerezové oceli?
Jak návrh přímé montáže zlepšuje automatizaci?
Co dělá konstrukci z jednoho kusu praktickou?
Kde lze tento kulový ventil použít?
Klíčové specifikace na první pohled
Jak by si měli kupující vybrat správný ventil?
Klíčové výhody pro průmyslové nákupčí
Proč zvážit Shangtai pro svůj projekt ventilů?
Proč zvolit elektrolyticky leštěný kulový ventil z nerezové oceli?
Stav povrchu je důležitým faktorem, když ventil pracuje v systémech, kde záleží na čistotě, odolnosti proti korozi a účinnosti údržby. Elektroleštění odstraňuje mikroskopické nerovnosti z povrchu nerezové oceli a vytváří hladší povrch. To může pomoci omezit oblasti, kde se mohou hromadit nečistoty nebo zbytky procesu.
Pro aplikace zahrnující časté čištění nebo náročné hygienické požadavky může hladký povrch ventilu zjednodušit údržbu. Nerezová ocel také poskytuje silnou kombinaci mechanické trvanlivosti a odolnosti proti korozi, díky čemuž je vhodná pro širokou škálu průmyslových prostředí.
Ventil Shangtai je k dispozici s nerezovou ocelí 304 jako standardní volitelný materiál, zatímco konfigurace z nerezové oceli 316 lze vybrat, pokud podmínky projektu vyžadují dodatečnou odolnost proti korozi. Stránka produktu specifikuje ASTM A351 CF8 (304) pro tělo, s nerezovou ocelí používanou pro hlavní smáčené součásti a těsnicí součásti na bázi PTFE.
- Hladší povrch z elektrolyticky leštěné nerezové oceli
- Zlepšená odolnost proti korozi a povrchové kontaminaci
- Jednodušší čištění a údržba
- Vhodné pro kapalinové systémy citlivé na čistotu
- K dispozici v různých konfiguracích z nerezové oceli
Jak návrh přímé montáže zlepšuje automatizaci?
Průmyslová automatizace ventilů často vyžaduje spolehlivé spojení mezi ventilem a pohonem. Tradiční uspořádání mohou vyžadovat samostatné držáky nebo montážní hardware, čímž se zvyšuje počet součástí a celková instalační plocha.
Kulový ventil s přímou montáží integruje do konstrukce ventilu montážní platformu pohonu. Kompatibilní pneumatické nebo elektrické pohony lze tedy instalovat přímo, což pomáhá zjednodušit mechanické uspořádání. To je užitečné zejména pro výrobce zařízení a systémové integrátory, kteří navrhují kompaktní automatizované sestavy řízení kapalin.
Konstrukce s přímou montáží může poskytnout několik praktických výhod:
- Kompaktní instalace:Eliminuje potřebu samostatné montážní konzoly v kompatibilních konfiguracích.
- Méně součástí:Jednodušší připojení může snížit další hardware.
- Připravenost na automatizaci:Podporuje integraci s pneumatickým nebo elektrickým ovládáním.
- Flexibilní provoz:Pro vhodné ruční aplikace lze zvážit i prodloužené rukojeti.
- Jednodušší integrace systému:Standardizovaná montážní koncepce je užitečná pro OEM zařízení a automatizované procesní systémy.
Co dělá konstrukci z jednoho kusu praktickou?
Jednodílné tělo kulového ventilu poskytuje jednoduchou konstrukci pro aplikace, kde je preferováno kompaktní a robustní uspořádání ventilu. Ventil používá ovládací mechanismus s kuličkou a dříkem k řízení průtoku kapaliny, zatímco sedlo a těsnicí součásti zajišťují nezbytnou uzavírací funkci.
Důležité je také přesné obrábění. Přesné rozměry mezi tělem, koulí, vřetenem a těsnicími součástmi pomáhají podporovat hladký provoz a spolehlivé těsnění. Shangtai specifikuje precizně opracované součásti a kontrolu materiálu jako součást svého výrobního přístupu.
Ventil také obsahuje dřík proti vyfouknutí a možnost blokování. Tyto vlastnosti mohou být cenné v průmyslových instalacích, kde jsou důležitými faktory řízený provoz a mechanické zabezpečení.
Kde lze tento kulový ventil použít?
Díky kombinaci elektrolyticky leštěné nerezové oceli, kompaktní konstrukce a přímé montáže pohonu je tento ventil vhodný pro aplikace, kde je vyžadována jak izolace kapaliny, tak automatizace.
Mezi typické oblasti použití patří:
- Farmaceutické vybavení:Užitečné tam, kde jsou důležité hladké povrchy a čistitelné komponenty řízení průtoku.
- Zpracování potravin:Vhodné pro kapalinové systémy vyžadující součásti z nerezové oceli odolné proti korozi.
- Úprava vody:Vhodné pro automatickou izolaci a body řízení průtoku.
- Chemické zpracování:Konstrukce z nerezové oceli může zajistit odolnost ve vybraných procesních prostředích.
- Průmyslová automatizace:Přímá montáž pohonu podporuje automatické otevírání a zavírání.
- OEM vybavení:Kompaktní konfigurace ventilů může zjednodušit integraci do zabalených strojů.
Vhodnost aplikace by měla být vždy vyhodnocena s ohledem na aktuální kapalinu, tlak, teplotu, chemickou kompatibilitu, standard připojení a požadavky na pohon.
Klíčové specifikace na první pohled
Následující specifikace poskytují praktickou referenci pro inženýry, distributory, nákupčí OEM a systémové integrátory hodnotící tento ventil.
| Parametr | Specifikace |
|---|---|
| Typ ventilu | 1PC elektrolyticky leštěný kulový ventil z nerezové oceli s přímou montáží |
| Nominální velikost | 1/4" až 2" |
| Tlaková třída | CL150 |
| Maximální tlak | 285 PSI |
| Normy závitů | NPT / BSP |
| Design & Manufacturing Standard | ASME B16.34 |
| Testovací standard | API 598 |
| Materiál těla | ASTM A351 CF8 (304) |
| Materiál kuličky a představce | ASTM A182 F304 |
| Materiál sedáku | RPTFE (PTFE + 15% plnivo) |
| Teplotní rozsah | -25 °C až 150 °C |
| Typ portu | Snížený port |
Pro technický výběr by si kupující měli před zadáním objednávky ověřit nejnovější rozměrové výkresy, jmenovité hodnoty tlaku a teploty, konfiguraci materiálu a připojení.
Jak by si měli kupující vybrat správný ventil?
Výběr kulového kohoutu z nerezové oceli by měl zahrnovat více než pouhé přizpůsobení jmenovité velikosti potrubí. Inženýři by měli zvážit kompletní operační prostředí, aby se vyhnuli problémům s kompatibilitou nebo výkonem.
1. Potvrďte Standard připojení
Ventil podporuje závitové konfigurace NPT a BSP. Zvolená norma závitu by měla odpovídat připojenému potrubnímu nebo fitinkovému systému, aby se předešlo problémům s instalací.
2. Zkontrolujte tlak a teplotu
Uvedený maximální tlak je 285 PSI, přičemž uvedený teplotní rozsah je -25 °C až 150 °C. Skutečné podmínky aplikace by měly zůstat v rámci příslušného jmenovitého tlaku a teploty.
3. Vyhodnoťte kompatibilitu materiálů
Nerezová ocel 304 a 316 nabízí různé úrovně odolnosti proti korozi. Při výběru materiálu je třeba vzít v úvahu procesní kapalinu, koncentraci, teplotu a čisticí chemikálie.
4. Určete provozní metodu
U automatizovaného zařízení potvrďte, zda je preferován pneumatický nebo elektrický pohon. Struktura přímé montáže může pomoci snížit složitost instalace, když je pohon kompatibilní s montážním uspořádáním ventilu.
5. Zvažte požadavky na průtok
Tento model používá konfiguraci s omezeným portem. Kupující by měli zvážit požadovaný průtok a tlakovou ztrátu spíše než vybírat ventil pouze na základě velikosti potrubí. Uvedené hodnoty Kv mohou poskytnout užitečný výchozí bod pro vyhodnocení průtoku.
Klíčové výhody pro průmyslové nákupčí
Pro kupující, kteří porovnávají kulové kohouty z nerezové oceli, vychází hodnota této konfigurace z kombinace povrchové úpravy, konstrukce, automatizační kompatibility a výrobní flexibility.
| Funkce | Praktický přínos |
|---|---|
| Povrchová úprava elektrolyticky leštěná | Hladší povrch a snadnější čištění |
| Konstrukce z nerezové oceli | Odolnost proti korozi a mechanická životnost |
| Platforma pro přímou montáž | Zjednodušuje integraci pohonu |
| Jednodílné tělo | Kompaktní a jednoduchá konstrukce ventilu |
| 304 / 316 Možnosti | Umožňuje výběr materiálu pro různá prostředí |
| NPT / BSP vlákna | Podporuje různé požadavky na připojení potrubí |
| OEM přizpůsobení | Podporuje přizpůsobené specifikace a hromadné požadavky |
Pokyny k instalaci a údržbě
I vysoce kvalitní ventil vyžaduje odpovídající montážní a provozní postupy. Před instalací zkontrolujte závity, těsnicí plochy, tělo ventilu a potrubí, zda nejsou znečištěné nebo poškozené. Potrubí by mělo být správně vyrovnáno, aby nedocházelo ke zbytečnému mechanickému namáhání ventilu.
Během uvádění do provozu ověřte, že se ventil hladce otevírá a zavírá a že pohon, pokud je nainstalován, pracuje v požadovaném rozsahu krouticího momentu. Tlakové zkoušky by se měly řídit příslušnými projektovými postupy a bezpečnostními požadavky.
Pro dlouhodobý servis by týmy údržby měly pravidelně kontrolovat:
- Vnější netěsnost kolem závitových spojů a těsnění
- Pracovní moment a pohyb ventilu
- Montáž a vyrovnání pohonu
- Známky koroze nebo poškození povrchu
- Výkon sedadla a těsnění
- Provozní tlakové a teplotní podmínky
Při instalaci, testování nebo servisu ventilu se doporučuje dodržovat technickou dokumentaci výrobce a platné průmyslové normy.
Často kladené otázky
Jaká je hlavní výhoda kulového kohoutu z elektrolyticky leštěné nerezové oceli?
Elektrolytické leštění vytváří hladší povrch nerezové oceli, který může zlepšit čistitelnost, snížit hromadění zbytků povrchu a podporovat odolnost proti korozi. Díky tomu je ventil obzvláště atraktivní pro průmyslové aplikace citlivé na čistotu.
Lze ventil připojit k pneumatickému pohonu?
Ano. Platforma s přímou montáží je navržena tak, aby podporovala kompatibilní pneumatické pohony. Podle provozních požadavků je možné zvážit také elektrické pohony a vhodné prodloužené rukojeti.
Jaké velikosti jsou k dispozici?
Standardní rozsah velikostí je 1/4" až 2". Kupující požadující jiné velikosti nebo přizpůsobené specifikace mohou své požadavky projednat s výrobcem.
Podporuje ventil závity NPT i BSP?
Ano. K dispozici jsou možnosti závitového připojení NPT a BSP, které umožňují přizpůsobení ventilu různým potrubním systémům.
Jaké normy jsou spojeny s tímto ventilem?
Informace o produktu specifikují ASME B16.34 pro návrh a výrobu a API 598 pro testování a kontrolu. Požadavky specifické pro projekt by měly být potvrzeny před nákupem.
Může Shangtai poskytnout přizpůsobení OEM?
Ano. Shangtai podporuje OEM a přizpůsobené požadavky na ventily, včetně výběru materiálu, specifikací, povrchové úpravy, standardů připojení a požadavků na hromadnou výrobu.
Proč zvážit Shangtai pro svůj projekt ventilů?
The1PC elektrolyticky leštěný kulový ventil z nerezové oceli s přímou montážíje určen pro zákazníky, kteří potřebují kombinaci hladkého povrchu nerezové oceli, kompaktní konstrukce ventilu a pohodlné integrace automatizace. Jeho možnosti z nerezové oceli 304/316, připojení NPT nebo BSP, přímá montážní konstrukce pohonu a průmyslový design z něj činí všestrannou volbu pro systémy řízení kapalin v různých průmyslových odvětvích.
Shangtai podporuje distributory, výrobce OEM zařízení, systémové integrátory a průmyslové projekty pomocí přizpůsobených ventilových řešení a možností hromadné dodávky. Pokud hodnotíte velikost ventilu, materiál, jmenovitý tlak, typ připojení, povrchovou úpravu nebo kompatibilitu pohonu, podívejte se na kulový ventil s přímou montáží z nerezové oceli 1PC, kde najdete podrobnosti o produktu a informace o výběru.
Hledáte spolehlivé řešení ventilů z nerezové oceli pro svůj další projekt?Sdílejte požadovanou velikost, pracovní médium, tlak, teplotu, standard připojení a požadavky na automatizaci se společností Shangtai, abyste získali vhodnou konfiguraci a technickou podporu.Kontaktujte násdnes prodiskutujte vaše požadavky na OEM, přizpůsobené nebo hromadné ventily a najděte praktické řešení pro váš systém řízení kapalin.
