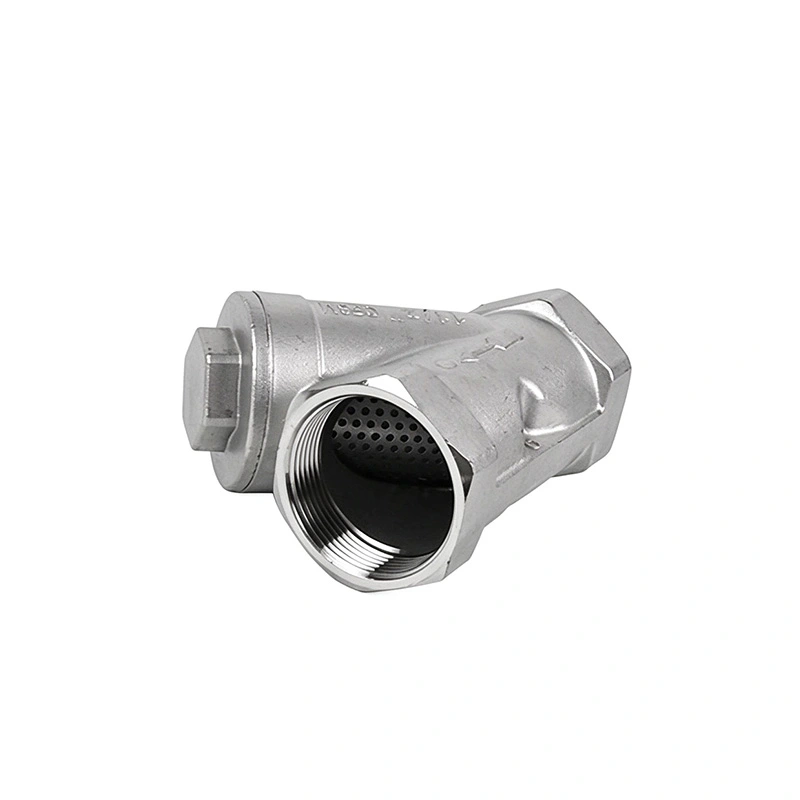

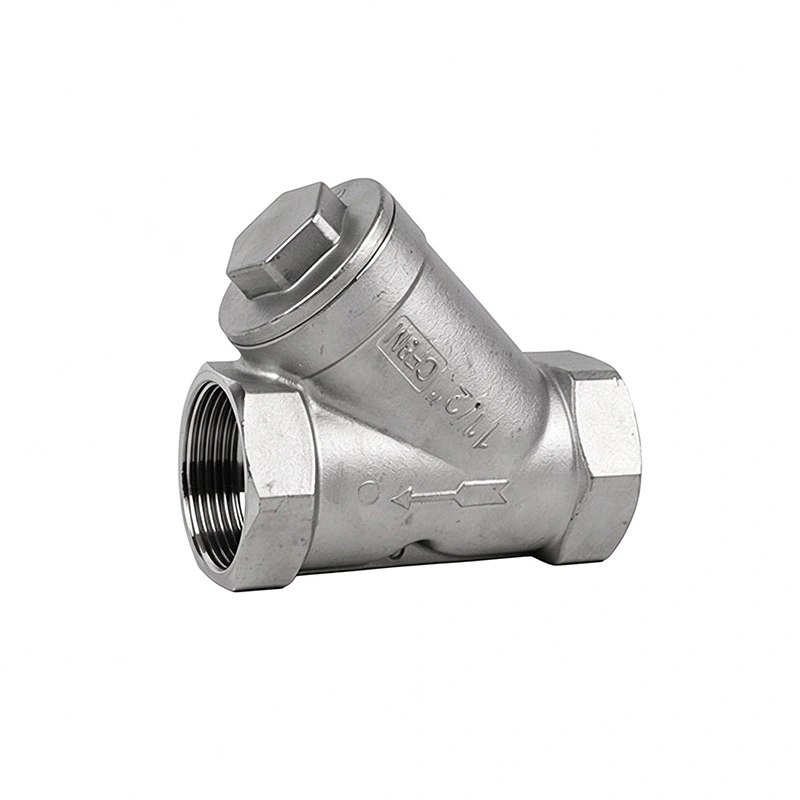

Y-sítko z nerezové oceli

Nerezový Y-sítko se používá k odstranění suspendovaných pevných látek, rzi, vodního kamene a dalších nežádoucích částic z potrubí kapaliny před tím, než se dostanou k dalšímu zařízení. Běžně se instaluje před čerpadla, regulační ventily, měřiče, výměníky tepla a další součásti, které mohou být ovlivněny pevnými nečistotami.

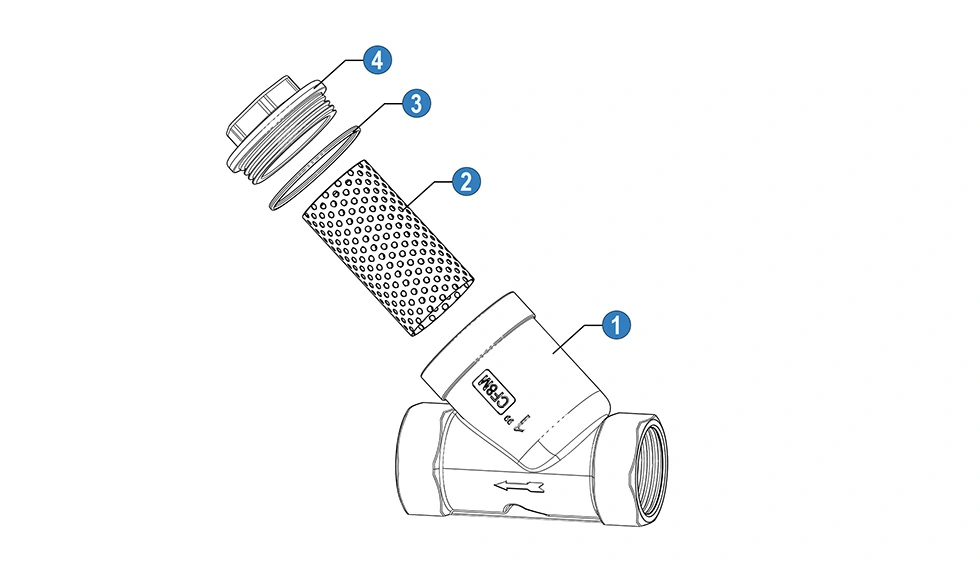

Kapalina vstupuje přes vstup a prochází odnímatelným sítem nainstalovaným uvnitř tělesa sítka. Pevné částice jsou zadržovány sítem, zatímco filtrovaná kapalina pokračuje výstupem. Síto lze vyjmout a vyčistit, když nahromaděné nečistoty začnou omezovat průtok.

Síto by mělo být zkontrolováno a vyčištěno, když se tlakový rozdíl přes sítko zvýší, průtok po proudu se sníží nebo rutinní kontrola ukáže významné množství nashromážděných nečistot. Interval čištění závisí na čistotě média a provozních podmínkách.

Při výběru je třeba vzít v úvahu velikost potrubí, průtok, provozní tlak, teplotu, typ kapaliny a požadovanou úroveň filtrace. Sítko by mělo poskytovat požadovanou průtokovou kapacitu bez vytváření nadměrné tlakové ztráty za normálních provozních podmínek.

Přesnost filtrace je dána specifikací otvoru síta nebo sítě. Jemnější síto může zadržet menší částice, ale může také vytvářet vyšší tlakovou ztrátu a vyžadovat častější čištění. Vhodné síto by proto mělo být vybráno podle velikosti částic, které je třeba odstranit, a požadovaného průtoku.

Y-sítka lze použít s kompatibilní vodou, olejem, plynem a dalšími průmyslovými kapalinami. Materiál těla, materiál obrazovky, těsnicí součásti, jmenovitý tlak a teplotní jmenovitý výkon by měly být před výběrem zkontrolovány podle skutečných provozních podmínek.

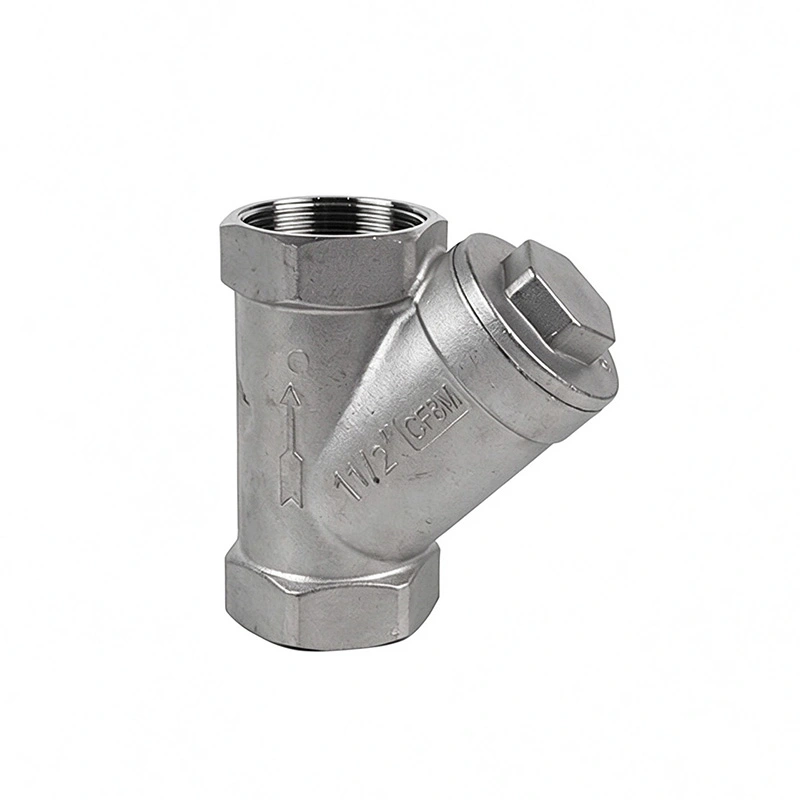

Ano. Směr průtoku by měl sledovat šipku nebo značku průtoku na tělese sítka. Instalační poloha by také měla umožňovat přístup do komory síta za účelem kontroly a čištění. Pro konkrétní konfiguraci je třeba dodržet instalační pokyny výrobce.

Y-sítko se obecně používá pro mechanické odstraňování pevných částic z potrubí a často se instaluje jako ochranné zařízení před jiným zařízením. Filtr může používat jemnější nebo specializovanější filtrační médium, když je vyžadována specifická úroveň odstranění částic. Vhodná volba závisí na kapalině, velikosti částic, průtoku a požadavcích na filtraci.

Tlaková ztráta může být ovlivněna velikostí síta, otvorem síta, průtokem, viskozitou kapaliny a množstvím nečistot nahromaděných na sítu. Výběr vhodné velikosti a čištění síta před nadměrným znečištěním může pomoci udržet požadované průtokové podmínky.

Mezi klíčové informace patří jmenovitá velikost potrubí, typ připojení, médium, provozní tlak, provozní teplota, průtok, požadovaná přesnost filtrace, materiál tělesa a specifikace síta. Pro speciální aplikace by měly být potvrzeny i další požadavky, jako je odolnost proti korozi, orientace instalace nebo inspekční dokumentace.
