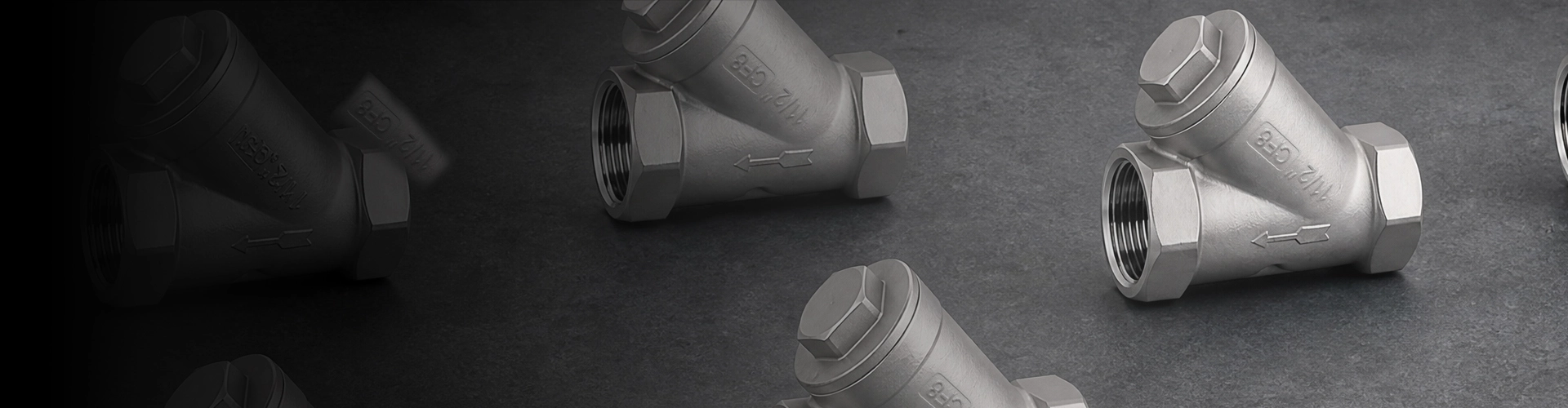

Výrobce profesionálních sít Y pro odolné průmyslové filtrační systémy

Shangtai Y sítkajsou navrženy tak, aby odstraňovaly pevné částice a nečistoty z potrubí předtím, než se dostanou k čerpadlům, regulačním ventilům, měřičům, výměníkům tepla a dalšímu následnému zařízení. Tělo ve tvaru Y poskytuje kompaktní filtrační uspořádání s odnímatelným sítem, díky čemuž jsou tyto filtry vhodné pro potrubní systémy, kde je vyžadována ochrana zařízení a pohodlná údržba síta.

Sítka typu Y lze použít s vodou, olejem, plynem, párou a dalšími kompatibilními průmyslovými médii v závislosti na zvoleném tělese, sítu a těsnicích materiálech. Dostupné konfigurace lze specifikovat podle velikosti potrubí, jmenovitého tlaku, směru proudění, požadavků na filtraci, standardu připojení a podmínek instalace.

Ochrana průmyslového potrubí
Shangtai dodává potrubní filtry typu Y pro ochranu zařízení a filtraci pevných částic. Uveďte velikost potrubí, médium, tlak, teplotu, typ připojení a požadovanou úroveň filtrace pro podporu konfigurace a cenové nabídky.

Jak Y-sítko chrání následné zařízení

Síto síta zachycuje pevné částice nesené médiem v potrubí a zároveň umožňuje tekutině pokračovat přes hlavní průtokový kanál. To pomáhá snížit riziko vniknutí nečistot do citlivých součástí po proudu a může podporovat stabilnější provoz čerpadel, regulačních ventilů, měřičů, výměníků tepla a podobných zařízení.

Na rozdíl od filtru určeného pro jemnou nebo specializovanou separaci se potrubní sítko obecně používá pro mechanické odstranění větších pevných částic a nečistot na straně instalace. Vhodný otvor stínění by měl být zvolen podle požadované úrovně ochrany a dovoleného poklesu tlaku v systému.

Tělo typu Y a design odnímatelného displeje

V charakteristickém těle ve tvaru Y je umístěno filtrační síto pod úhlem k hlavní průtokové cestě. Tato konfigurace poskytuje kompaktní uspořádání pro mnoho průmyslových potrubních systémů a zároveň umožňuje sejmutí síta za účelem kontroly a čištění.

V závislosti na konstrukci může být také poskytnuto odtokové nebo odkalovací připojení, které pomůže odstranit nahromaděné nečistoty bez úplné demontáže potrubí. Skutečná konfigurace by měla být potvrzena podle modelu ventilu nebo filtru, uspořádání instalace a požadavků projektu.

Čištění síta je součástí údržby síta
Jak se nečistoty hromadí na obrazovce, může se zvýšit odpor proudění. Pravidelná kontrola a čištění pomáhají udržovat požadovanou průtokovou kapacitu a udržovat tlakovou ztrátu v rozmezí přijatelném pro systém.

Výběr sítě a perforace

Otvor síta je jedním z nejdůležitějších parametrů při výběru síta typu Y. Menší otvor může zajistit jemnější zadržení částic, ale může také zvýšit tlakovou ztrátu a vyžadovat častější čištění, pokud potrubí obsahuje velké množství nečistot.

Výběr by měl vzít v úvahu velikost částic, které je třeba odstranit, střední viskozitu, průtok, přípustnou tlakovou ztrátu a citlivost následného zařízení. Shangtai může tyto parametry zkontrolovat při potvrzení vhodné konfigurace obrazovky.

Faktor výběru	Proč na tom záleží
Velikost částic	Určuje požadovaný otvor síta pro odstranění nečistot
Průtok	Ovlivňuje rychlost proudění a tlakovou ztrátu sítem
Střední viskozita	Ovlivňuje průtokový odpor a filtrační výkon
Zařízení po proudu	Určuje požadovanou úroveň ochrany částic
Frekvence čištění	Pomáhá určit, zda je vhodné ruční čištění nebo uspořádání vypouštění/odkalování

Pokles tlaku a průtoková kapacita

Jakékoli sítko způsobuje určitou tlakovou ztrátu, protože médium prochází sítem. Pokles tlaku se může zvýšit, když se částice hromadí na filtračním prvku. Z tohoto důvodu by měl výběr síta Y zohledňovat požadovaný průtok, velikost potrubí, plochu síta, otvor síta a přípustný diferenční tlak.

Pravidelné čištění je důležité, když potrubí nese značné množství nečistot. Ve vhodných systémech lze použít tlakoměry nebo indikátory diferenčního tlaku, které pomohou určit, kdy síto vyžaduje kontrolu nebo čištění.

Orientace instalace a směr toku

Správná instalace je důležitá pro efektivní sběr částic a pohodlnou údržbu. Šipka toku na tělese filtru by měla odpovídat skutečnému směru toku potrubí. Síťová komora by také měla být umístěna podle konkrétního modelu a média tak, aby shromážděné nečistoty mohly zůstat v určené komoře.

Mnoho konstrukcí typu Y lze instalovat do vodorovných potrubí, zatímco určité konfigurace lze použít také ve svislých potrubích, pokud je vhodný směr proudění a orientace síta. Před montáží sítka do systému by měly být potvrzeny požadavky na instalaci.

U páry nebo jiných speciálních služeb může orientace instalace vyžadovat další zvážení pro řízení kondenzátu, odvodnění a přístupu pro údržbu. Vždy dodržujte příslušnou dokumentaci k produktu a požadavky na potrubí projektu.

Materiály těla a obrazovky

Výběr materiálu by měl být založen na potrubním médiu, tlaku, teplotě a podmínkách koroze. Mezi běžné materiály těles patří uhlíková ocel, nerezová ocel, litina, tvárná litina a legovaná ocel. Podle provozního prostředí lze pro obrazovku zvolit nerezovou ocel a další korozivzdorné materiály.

U korozivních médií nebo médií s vyšší teplotou by měla být zkontrolována kompatibilita materiálů těla i vnitřního síta. Těsnící materiály by měly být také vybírány podle provozní teploty a média.

Koncové přípojky pro průmyslové potrubí

Filtry typu Shangtai Y lze konfigurovat s různými možnostmi koncového připojení podle konstrukce potrubí a platných norem. Mezi běžné konfigurace patří přírubové, závitové, tupé a hrdlové spoje.

Při výběru připojení zvažte normu potrubí, jmenovitou velikost, jmenovitý tlak, způsob instalace, dostupný prostor a požadavky na údržbu. Přizpůsobení připojení sítka ke stávajícímu potrubnímu systému pomáhá zjednodušit instalaci a budoucí výměnu.

Aplikace produktů

Sítka Y se běžně instalují před zařízení, která mohou být ovlivněna pevnými částicemi nebo zbytky z instalace. Mezi typické aplikace patří:

Potrubní systémy pro ropu a plyn
Petrochemické a chemické zpracování
Systémy úpravy vody a zásobování vodou
Výroba elektrické energie a potrubí
Systémy HVAC a chlazené vody
Námořní a lodní potrubí
Průmyslové procesní potrubí
Ochrana čerpadla a regulačního ventilu
Ochrana výměníku tepla a měřiče

Vhodná konfigurace filtru závisí na médiu, provozních podmínkách, požadavcích na filtraci a příslušné normě potrubí. U speciálních kapalin nebo náročného provozu je třeba před výběrem zkontrolovat technické parametry.

Výroba, kontrola a kontrola kvality

Shangtai kontroluje klíčové požadavky na výrobu a kontrolu podle příslušné specifikace produktu. Výběr materiálu, rozměry tělesa, konfigurace stínění, připojovací rozměry, těsnicí součásti a požadavky související s tlakem mohou být přezkoumány během výroby a kontroly kvality.

Shangtai funguje v rámci systému řízení kvality ISO 9001 a poskytuje produkty s příslušnou podporou certifikace CE a EAC. Tam, kde to projekt vyžaduje, mohou být příslušné normy a požadavky na kontrolu, jako je API 6D a API 598, přezkoumány podle konkrétní dokumentace produktu a objednávky.

Projektová dokumentace a kontrola
U průmyslových projektů může společnost Shangtai před výrobou a odesláním zkontrolovat požadované materiálové specifikace, jmenovité hodnoty tlaku, normy připojení, požadavky na kontrolu, výkresy a příslušnou dokumentaci.

Jak vybrat správné sítko typu Y

Než požádáte o cenovou nabídku, připravte si následující informace:

Jmenovitá velikost potrubí nebo sítka
Hodnocení tlaku
Pracovní médium
Provozní teplota
Požadovaná velikost sítě nebo perforace
Materiál těla a obrazovky
Typ koncového připojení
Orientace instalace potrubí
Požadovaný průtok
Požadavky na množství a projekt
Výkresy, specifikace nebo technické dokumenty, pokud jsou k dispozici

Pokud je sítko určeno k ochraně konkrétního čerpadla, regulačního ventilu, měřiče nebo tepelného výměníku, poskytnutí informací o zařízení a požadované úrovně filtrace může pomoci určit vhodnou konfiguraci.

Často kladené otázky

Jaké jsou běžné typy potrubních filtrů?

Běžné konstrukce zahrnují Y-typ, košový, T-typ, duplexní a dočasný kuželový filtr. Konfigurace typu Y je často zvažována, když je vyžadováno kompaktní inline uspořádání a odnímatelná obrazovka. Konečná volba závisí na uspořádání potrubí, průtokové kapacitě, přístupu pro údržbu a požadavcích na filtraci.

Jak mohu vybrat správnou velikost sítě nebo perforace?

Výběr závisí na velikosti částic, které je třeba odstranit, střední viskozitě, průtoku, povoleném poklesu tlaku a citlivosti následného zařízení. Jemnější síto není vždy vhodnou volbou, protože může zvýšit tlakovou ztrátu a frekvenci čištění.

Může být sítko typu Y instalováno vertikálně?

Některé konfigurace lze instalovat do svislých potrubí, pokud je vhodný směr proudění a orientace síta. Instalace by se měla řídit šipkou toku, pokyny k produktu a požadavky na konkrétní médium a uspořádání potrubí.

Jak často by se mělo síto čistit?

Frekvence čištění závisí na množství a typu nečistot v potrubí. Tlakoměr nebo indikátor diferenčního tlaku mohou pomoci identifikovat zvyšující se odpor a určit, kdy je nutná kontrola nebo čištění síta.

Sníží sítka Y tlak v potrubí?

Ano. Jakékoli sítko vytváří určitý pokles tlaku, když médium prochází sítem. Správné dimenzování, vhodný výběr síta, adekvátní průtoková plocha a pravidelné čištění mohou pomoci udržet tlakovou ztrátu v přijatelném rozsahu systému.

Jaké materiály jsou k dispozici?

Mezi běžné materiály těles patří uhlíková ocel, nerezová ocel, litina, tvárná litina a legovaná ocel. Materiály obrazovky jsou často nerezová ocel nebo jiné slitiny odolné proti korozi. Vhodný materiál závisí na médiu, tlaku, teplotě a podmínkách koroze.

Jaké koncové spoje lze dodat?

Mezi běžné možnosti patří přírubové, závitové, tupé a hrdlové spoje. Požadované připojení by mělo odpovídat normě potrubí, jmenovité velikosti, jmenovitému tlaku a požadavkům na instalaci.

Jaké informace jsou potřebné pro cenovou nabídku?

Uveďte prosím velikost, tlak, typ sítka, materiál těla, velikost síta nebo perforace, pracovní médium, teplotu, typ připojení, polohu instalace, průtok a množství. Výkresy nebo specifikace projektu jsou také užitečné, pokud je zahrnuta konkrétní konfigurace nebo požadavek na kontrolu.

Potřebujete sítko typu Y pro vaše potrubí?
Pošlete svou velikost potrubí, médium, tlak, teplotu, typ připojení, požadavek na filtraci a množství do Shangtai pro technické potvrzení a cenovou nabídku.

Odeslat dotazneboKontaktujte Shangtai Valvepro pomoc s výběrem sítka typu Y, technickými specifikacemi, projektovými požadavky a cenovou nabídkou.

View as

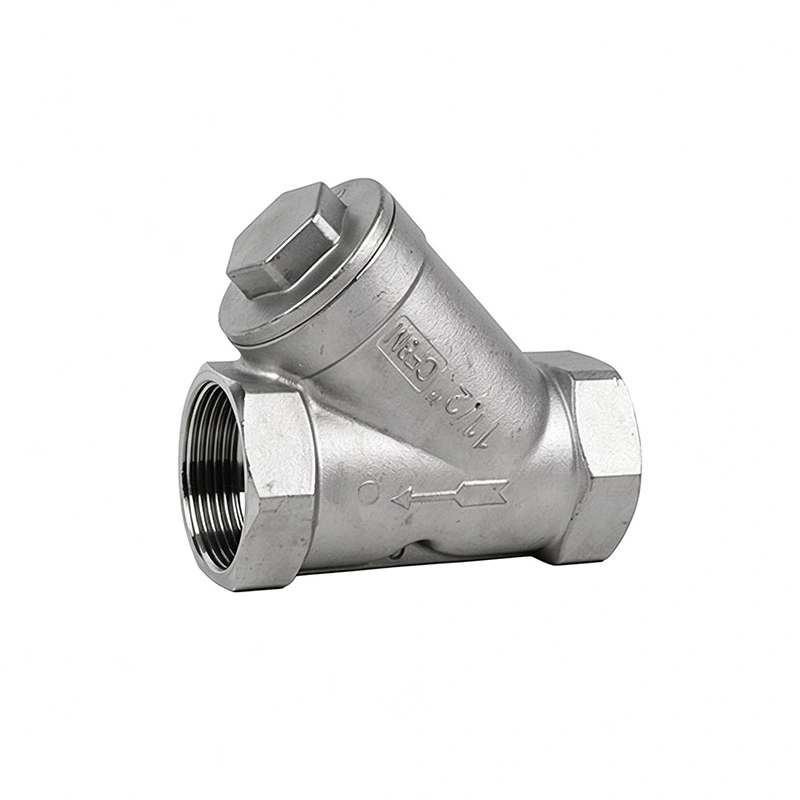

Y-sítko z nerezové oceli

Nerezová Y-sítka Shangtai účinně odstraňují pevné nečistoty z potrubí a chrání tak čerpadla, ventily a přístrojové vybavení. Díky kompaktní konstrukci, velké filtrační ploše a nízké tlakové ztrátě jsou vhodné pro vodní, ropné a plynové systémy. Jako přímá továrna s přísnou kontrolou kvality a exportním balením dodáváme odolná řešení průmyslové filtrace.
