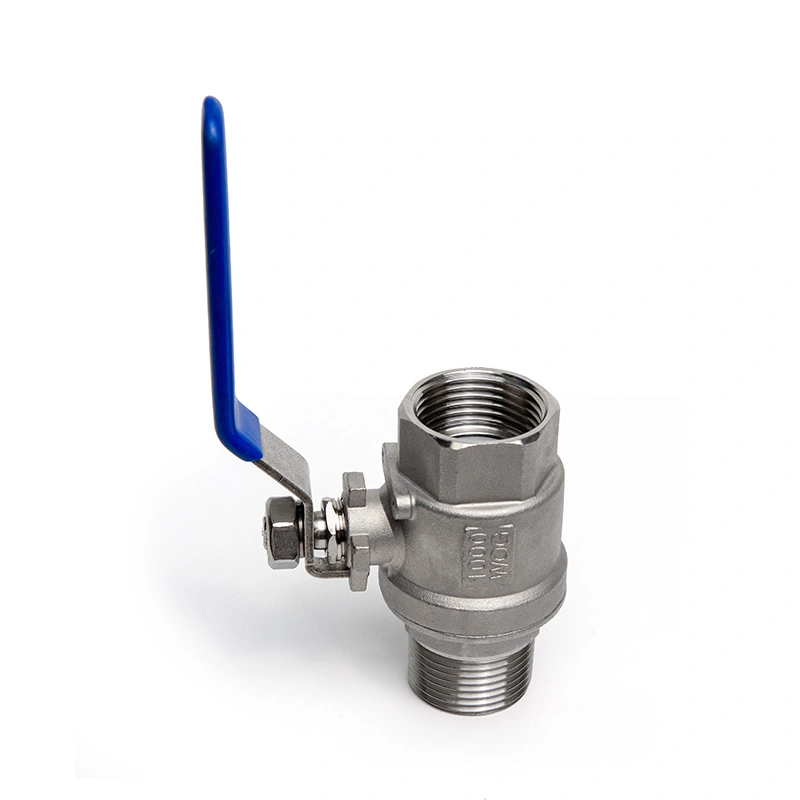

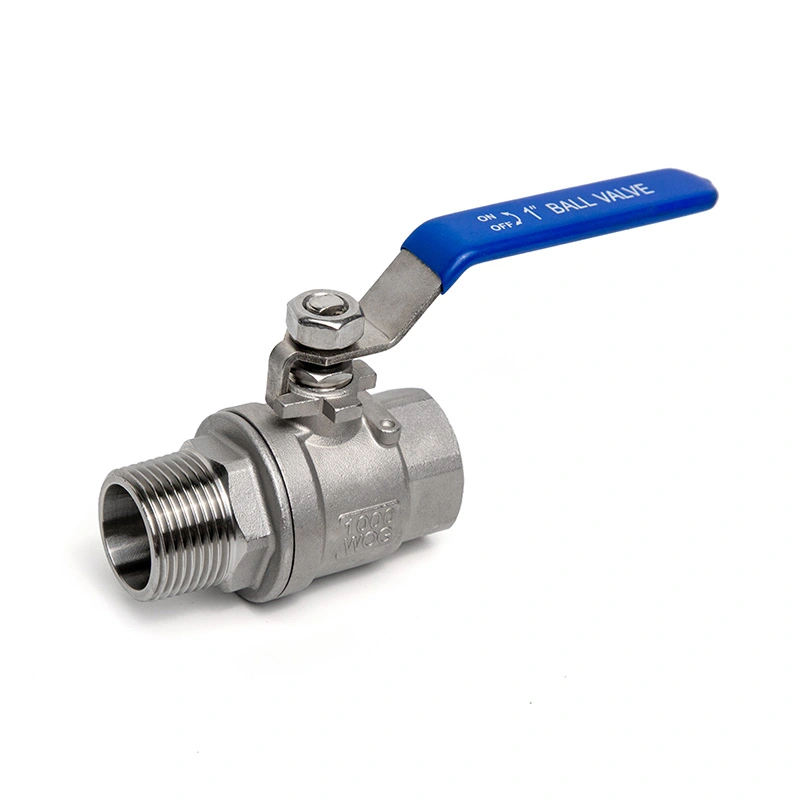

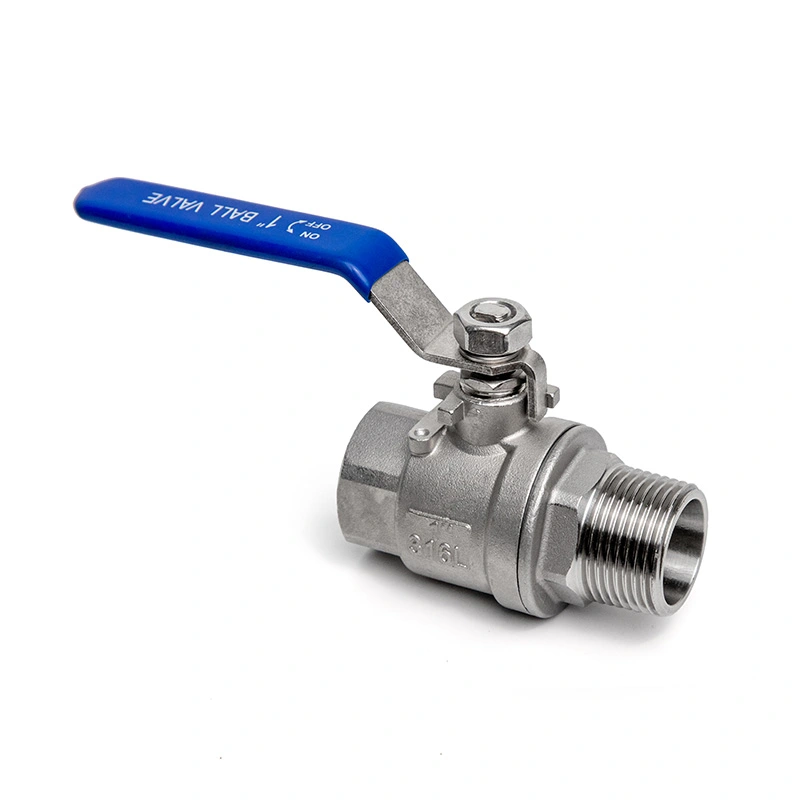

2PC kulový ventil s vnitřním závitem

Kulový ventil Shangtai 2PC s vnitřním a vnitřním závitem poskytuje účinné a spolehlivé řízení průtoku zap/vyp pro různé potrubní systémy. Navrženo s univerzálním závitem typu samec-to-samice, umožňuje snadnou instalaci a zajišťuje a bezpečné, nepropustné spojení. Tento ventil, vyrobený pro dlouhou životnost, je vysoce přizpůsobitelný různým průmyslovým, komerční aplikace a aplikace pro manipulaci s tekutinami.

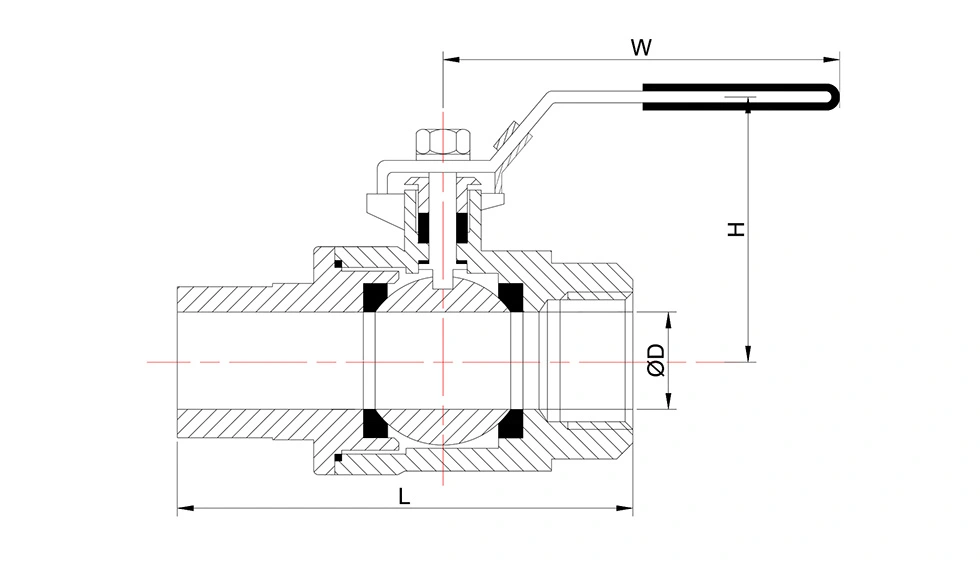

Hlavní rozměry

· N: Závitové konce podle ANSl B 2.1 NPT
· B: Konce závitů podle BS21 BSP

Obecné rozměry:

Proč si vybrat nás

Továrna na přímý zdroj

Jako původní výrobce vystřihuje Shangtai prostředníky. Poskytujeme konkurenceschopné ceny, přímou komunikaci a spolehlivé dodací lhůty pro naše globální klienty.

Přizpůsobitelné konfigurace

Chápeme, že různé pracovní podmínky vyžadují specifická řešení. Nabízíme volitelné komponenty na míru přesně podle vašich požadavků na teplotu a tlak, což zajišťuje optimální výkon pro váš projekt.

Certifikovaná kontrola kvality

Kvalita je naší prioritou. Naše produkty jsou vyráběny v rámci přísných systémů řízení kvality a hrdě drží ISO9001 a Certifikace CE zaručující bezpečný a stabilní provoz.

Ověřené zprávy o materiálu

Transparentnost a spolehlivost jsou v Shangtai standardem. Poskytujeme komplexní zprávy o zkouškách materiálu pro naše ventily, zaručující pravost a trvanlivost kovů používaných ve vašem potrubí.

Typické aplikace

Vodní systémy:Ruční izolace kompatibilního vodovodního potrubí, připojení zařízení a inženýrského potrubí.

Vzduchové a plynové vedení:Řízení zapnutí/vypnutí v kompatibilním potrubí stlačeného vzduchu a plynu v rámci specifikovaných tlakových a teplotních limitů.

Oleje a procesní kapaliny:Používá se pro kompatibilní oleje a průmyslové kapaliny, kde jsou specifikovány závitové spoje.

Průmyslové vybavení:Vhodné pro připojení zařízení a kompaktní potrubní sestavy používající závity NPT nebo BSP.

Údržba a výměna:Uspořádání spojení samec-zásuvka může být užitečné, když potrubí obsahuje různé konfigurace závitového spojení na dvou stranách ventilu.

Výběr a instalace

Před objednáním potvrďte jmenovitou velikost, typ závitu NPT nebo BSP, tlak, teplotu, pracovní médium a požadovanou konfiguraci materiálu. Uspořádání vnějších a vnitřních závitů by také mělo odpovídat připojené trubce nebo tvarovkám.

Před instalací zkontrolujte závitové konce a odstraňte případné znečištění ze spojovacích ploch. Použijte specifikovaný způsob těsnění závitu a vyhněte se nadměrné utahovací síle, která by mohla poškodit závitové spojení nebo tělo ventilu.

Po instalaci použijte rukojeť v celém jejím rozsahu čtvrtotáček a během uvádění do provozu zkontrolujte těsnost závitových spojů. Před jakoukoli údržbou nebo demontáží by mělo být potrubí odtlakováno.

Kvalita a dokumentace

Shangtai provádí obrábění, montáž, testování a závěrečnou kontrolu svých ventilových produktů. Kontrola výroby může zahrnovat vstupní materiály, rozměry obrábění, stav montáže, tlakové zkoušky a kontrolu hotového ventilu.

Pro příslušné konfigurace je k dispozici dokumentace ISO 9001 a CE. Zprávy o zkouškách materiálu a další kontrolní dokumenty mohou být poskytnuty, pokud je to uvedeno v objednávce.

FAQ

Q1: Jaký je účel 2PC kulového ventilu s vnitřním závitem s vnitřním závitem?

Konfigurace samec-to-samice umožňuje ventilu připojit přímo mezi různé součásti se závitem. To může být užitečné, když jedna strana potrubí nebo tvarovky má vnitřní závit a druhá strana vyžaduje vnější připojení.

Q2: Může být ventil dodán se závitem NPT i BSP?

Ano. Uvedené možnosti vláken zahrnují NPT a BSP. Požadovaná norma a velikost závitu by měly být potvrzeny před výrobou, protože závity NPT a BSP nejsou zaměnitelné.

Q3: Jaké materiály se používají pro tento ventil?

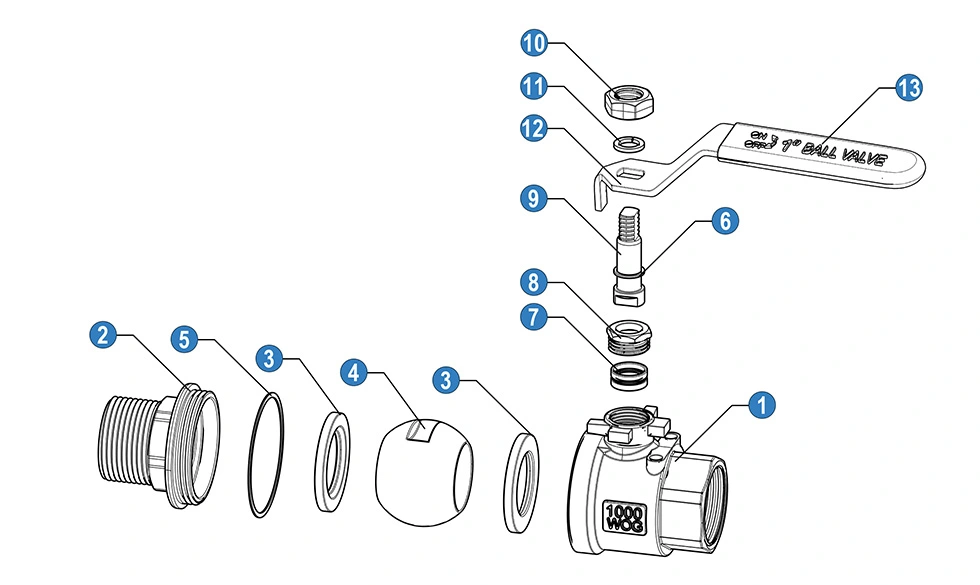

Hlavní konfigurace používá nerezovou ocel CF8M pro tělo, F316 pro kouli a představec a RPTFE pro sedlo. Tabulka součástí také uvádí možnosti SS 304 a SS 316 pro vybrané díly.

Q4: S jakými kapalinami může tento kulový ventil se závitem pracovat?

Může být použit s kompatibilní vodou, vzduchem, plynem, olejem a dalšími průmyslovými kapalinami v rámci specifikovaných tlakových, teplotních a materiálových limitů. Před výběrem ventilu pro konkrétní médium je třeba zkontrolovat chemickou kompatibilitu.

Q5: Jak by mělo být nainstalováno závitové připojení?

Před instalací si ověřte typ a velikost závitu, očistěte protilehlé závity a aplikujte specifikovaný způsob těsnění. Utáhněte spoj podle příslušného instalačního postupu bez použití nadměrné síly na tělo ventilu.

Q6: Jaké informace jsou vyžadovány pro cenovou nabídku?

Uveďte velikost ventilu, typ závitu NPT nebo BSP, množství, pracovní médium, provozní tlak, teplotu, požadavky na materiál a jakékoli použitelné výkresy nebo specifikace projektu. Tato informace umožňuje potvrdit konfiguraci ventilu před cenovou nabídkou.
