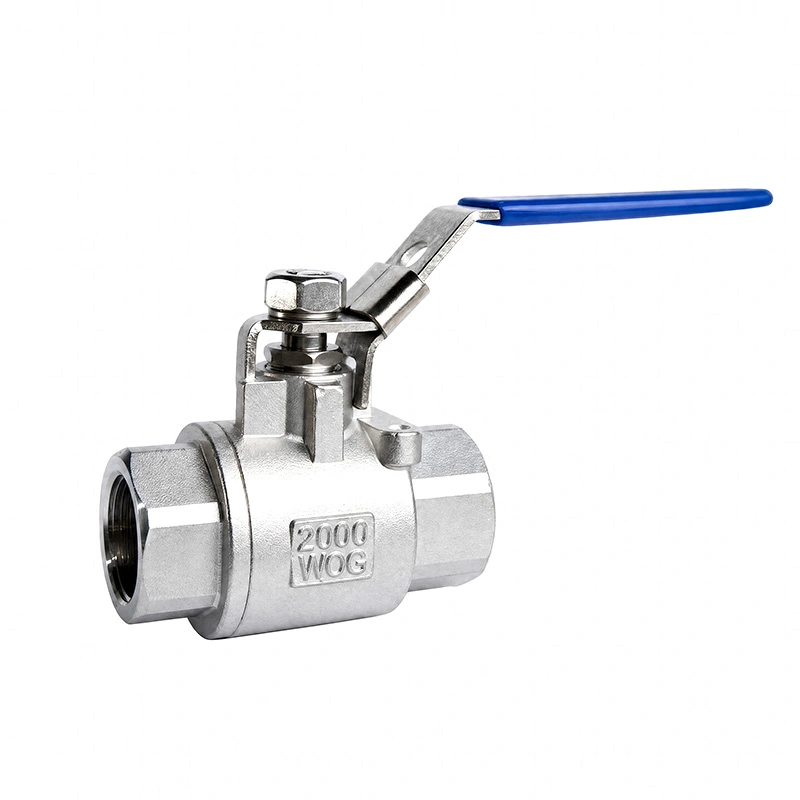

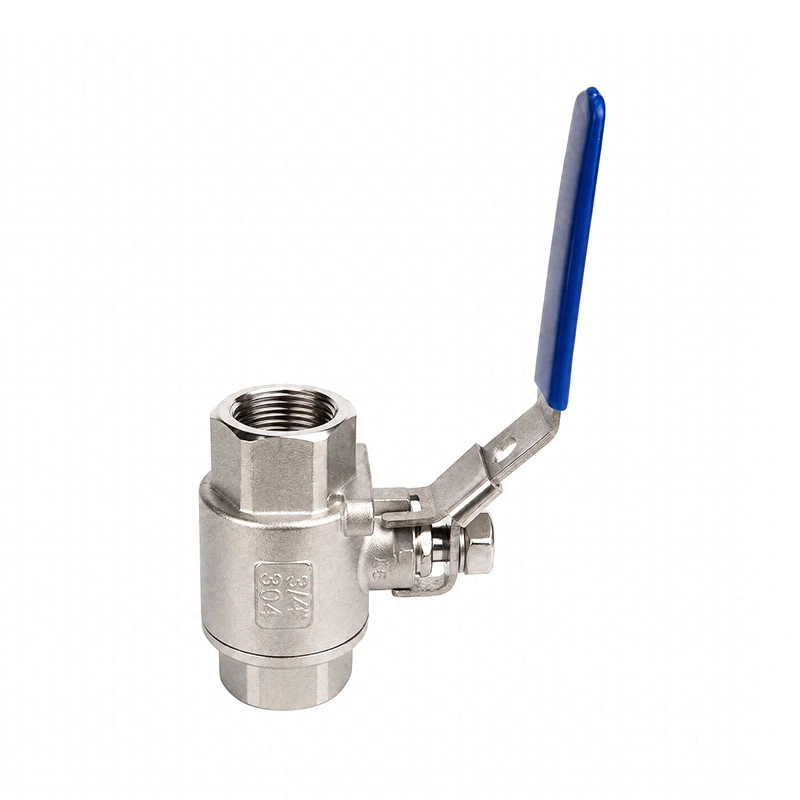

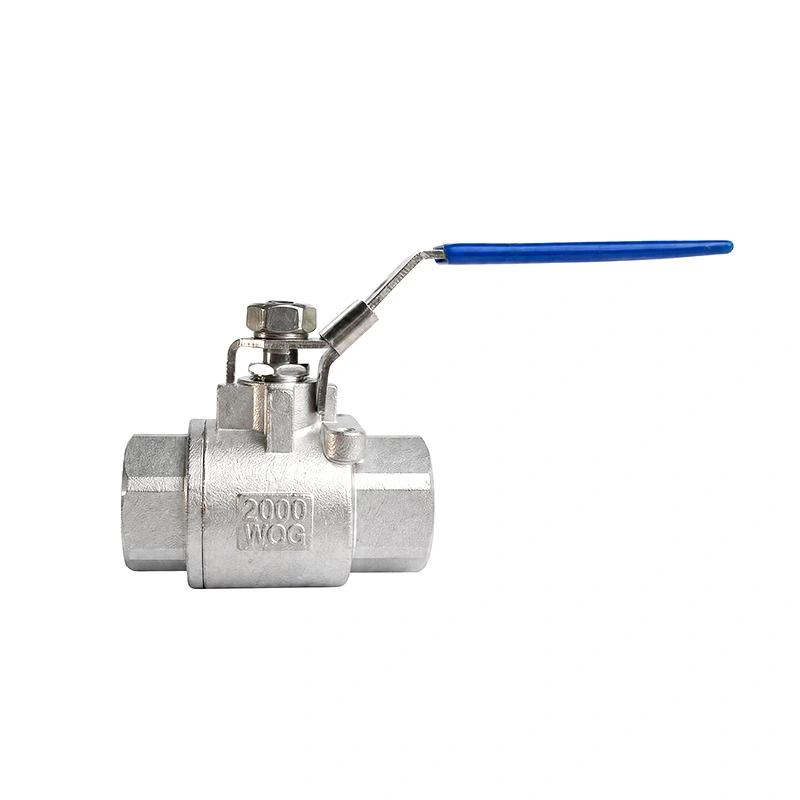

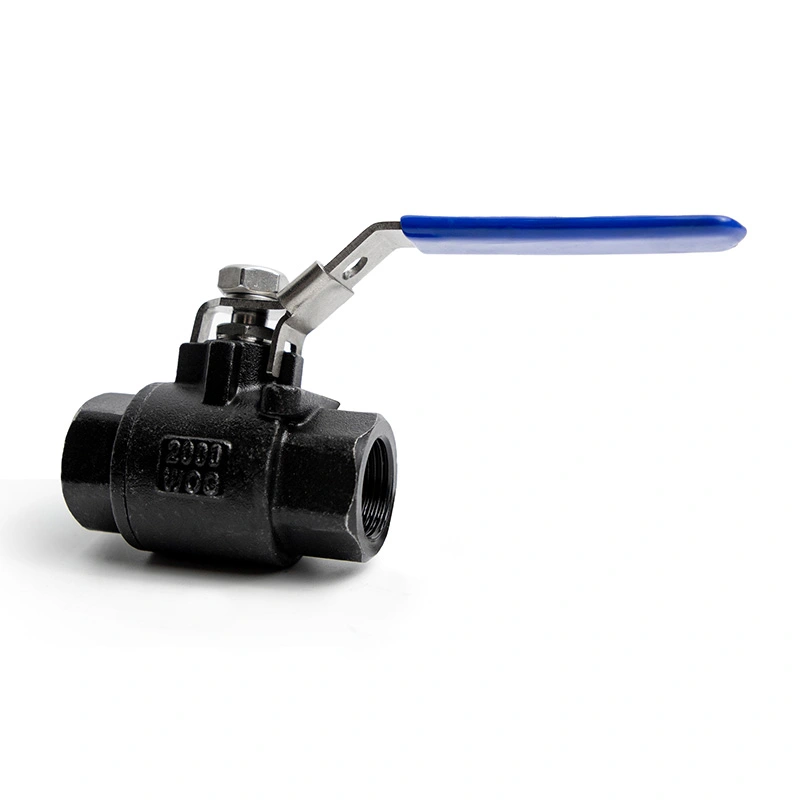

2PC kulový ventil 2000WOG s blokovacím zařízením

Kulový ventil Shangtai 2PC 2000WOG s blokovacím zařízením je určen pro uzavírací aplikace, kde je vyšší tlak je vyžadována kapacita a řízený provoz rukojeti. Dvoudílné tělo ventilu, uzamykací rukojeť a závit Díky připojení je vhodný pro řadu průmyslových systémů řízení kapalin.

Ventil se běžně používá s vodou, olejem, plynem, stlačeným vzduchem a dalšími kompatibilními kapalinami pod vhodným bezšokovým servisní podmínky. Jeho hodnocení 2000WOG poskytuje vyšší tlakový rozsah než standardní nízkotlaké kulové ventily, zatímco blokovací zařízení pomáhá udržet rukojeť ve zvolené otevřené nebo zavřené poloze.

Ve srovnání s některými konstrukcemi kovaných kulových ventilů poskytuje tento model alternativu pro aplikace, kde je specifikovaný tlak, teplota, materiály a požadavky na připojení jsou v rámci jmenovitých podmínek ventilu. pro aplikace kolem 1200 PSI, lze ventil zvážit na základě skutečných pracovních podmínek a požadované bezpečnosti marže.

Shangtai Valve vyrábí tento kulový ventil a řídí proces výroby a kontroly v továrně. The Ventil je vyroben podle požadavků ISO 17292 a API 608, s testováním a kontrolou na základě API 598. K dispozici jsou certifikáty CE a ISO 9001.

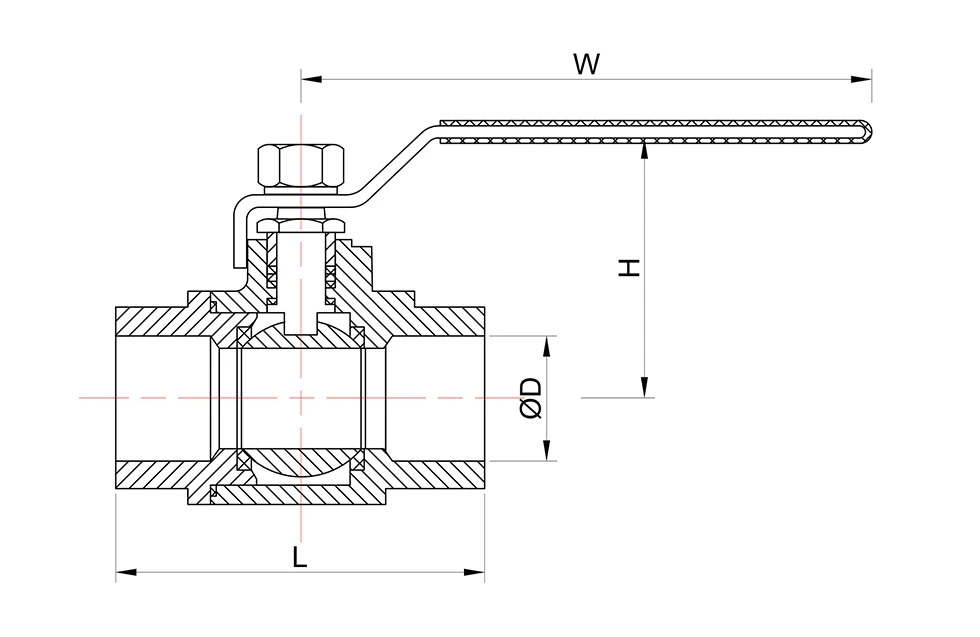

Hlavní rozměry

* N: Závitové konce podle ANSl B 2.1 NPT
* B: Konce závitů podle BS21 BSP

Aplikace

Tento kulový ventil se používá v průmyslových řídicích systémech kapalin a zařízení, kde se používá závitový uzávěr vyžadováno. Mezi typické aplikace patří:

Systémy úpravy vody

Ropovody a plynovody

Chemické zpracování

Systémy stlačeného vzduchu

Průmyslová zařízení

HVAC systémy

Námořní aplikace

Obecné systémy řízení kapalin

Zařízení namontované na smyku

Údržba strojů a zařízení

Ventil lze použít s vodou, olejem, plynem a dalšími kompatibilními kapalinami v rámci specifikovaného tlaku a teploty dosah. Pro korozivní média, speciální kapaliny nebo podmínky mimo uvedené jmenovité hodnoty, materiál a ventil konfigurace by měla být před výběrem potvrzena.

Klíčové vlastnosti

Jmenovitý tlak 2000WOG

Hodnocení 2000WOG poskytuje vyšší tlakovou schopnost než standardní nízkotlaké kulové ventily. Skutečné přípustný pracovní tlak závisí na velikosti ventilu, teplotě, médiu a použitelných jmenovitých hodnotách tlaku a teploty.

Uzamykací rukojeť

Uzamykací zařízení umožňuje zajistit rukojeť ve zvolené poloze, což pomáhá omezit nechtěný ventil provozu během používání a údržby.

Dvoudílné tělo ventilu

Dvoudílná konstrukce těla poskytuje praktickou konfiguraci pro závitové průmyslové potrubní systémy a vypínací aplikace.

Konstrukce z nerezové oceli

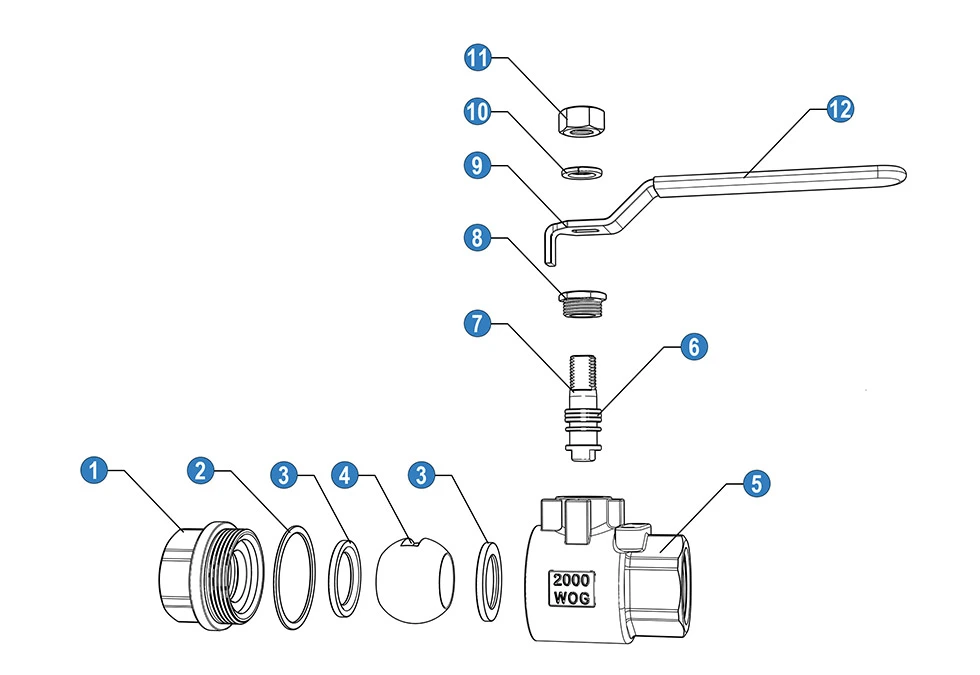

Uvedená konfigurace používá ASTM A351 CF8M (316) pro tělo, ASTM A182 F316 pro kouli a představec a RPTFE pro sedadlo. Další materiálové varianty jsou k dispozici na vyžádání.

Závitová připojení

K dispozici jsou závitové standardy NPT a BSP. Vhodné připojení by mělo být vybráno podle stávajícího potrubní systém a požadavky na instalaci.

Výrobní a zkušební standardy

Ventil je navržen a vyroben podle požadavků ISO 17292 a API 608 s kontrolou a testováním na základě API 598. Jmenovité hodnoty tlaku a teploty se vztahují k ASME B16.34.

Tovární výroba a kontrola

Shangtai Valve vyrábí produkt a řídí výrobu, montáž a kontrolu v továrně. Inspekce zahrnuje kontrolu rozměrů, montáže a tlaku nebo těsnosti podle platných požadavků dříve zásilka.

FAQ

Q1: Co znamená 2000WOG pro 2PC kulový ventil 2000WOG s blokovacím zařízením?

2000WOG se týká jmenovitého tlaku pro vodu, olej a plyn za vhodných podmínek bez rázů. Skutečné přípustný pracovní tlak by měl být potvrzen na základě velikosti ventilu, teploty, média a použitelnosti jmenovitý tlak-teplota.

Q2: Jaký je účel uzamykacího zařízení?

Blokovací zařízení pomáhá udržet rukojeť ventilu ve zvolené otevřené nebo zavřené poloze a snižuje riziko neúmyslný provoz během používání nebo údržby.

Q3: Lze tento ventil použít místo kovaného kulového ventilu?

Může být uvažováno, když tlak, teplota, materiál a specifikace připojení ventilu vyhovují provozu požadavky. Pro vysokotlaké, vysokoteplotní nebo kritické aplikace by měly být provozní podmínky potvrzeno před výběrem.

Q4: Jaká média dokáže tento kulový ventil zvládnout?

Běžně se používá s vodou, olejem, plynem, stlačeným vzduchem a dalšími kompatibilními průmyslovými kapalinami. Pro žíravé popř speciální média, měly by být poskytnuty informace o tekutině pro potvrzení vhodných materiálů a konfigurace ventilu.

Q5: Jaké normy se používají pro tento ventil?

Ventil je vyroben podle požadavků ISO 17292 a API 608. Kontrola a testování jsou založeny na API 598, zatímco jmenovité hodnoty tlaku a teploty odkazují na ASME B16.34.

Q6: Máte certifikáty CE a ISO 9001?

Ano. K dispozici jsou certifikáty CE a ISO 9001. Příslušnou dokumentaci lze poskytnout podle produktu a požadavky na objednávku.

Q7: Jste výrobce?

Ano. Shangtai Valve vyrábí ventil a řídí související procesy výroby, montáže a kontroly její továrna ve Wenzhou v Číně.
