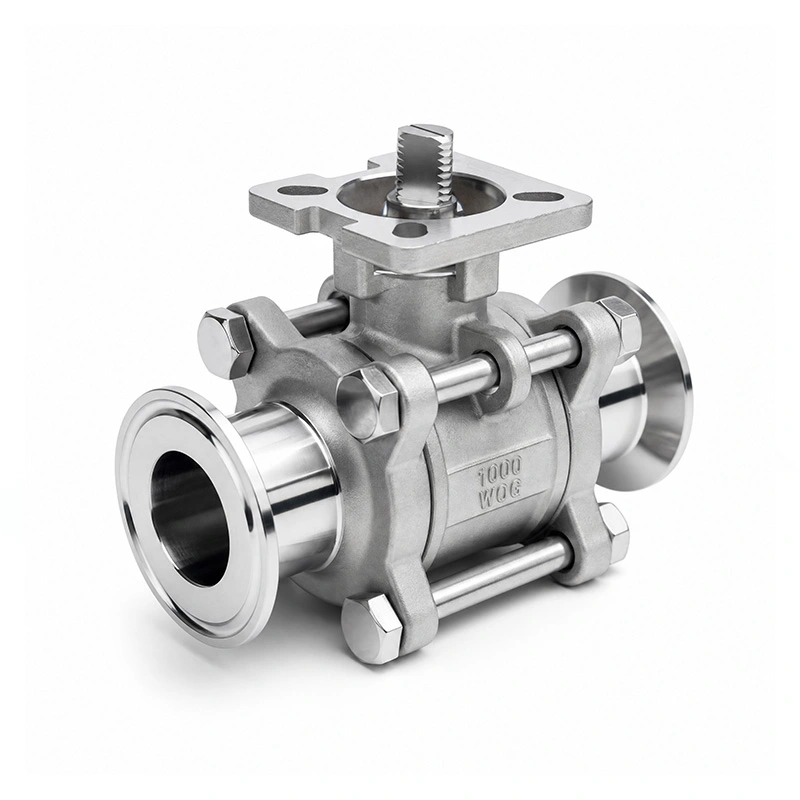

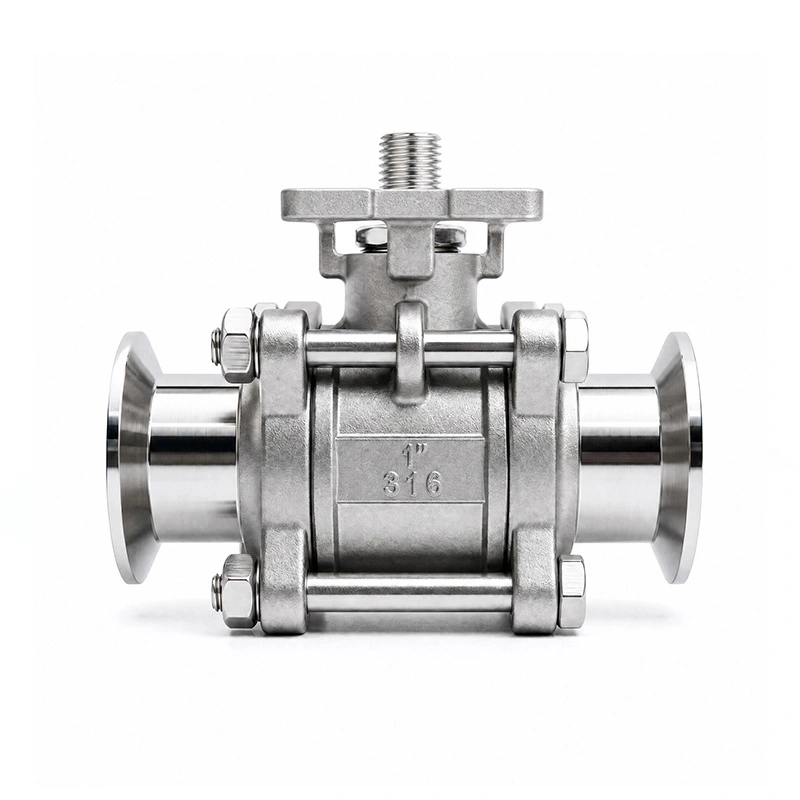

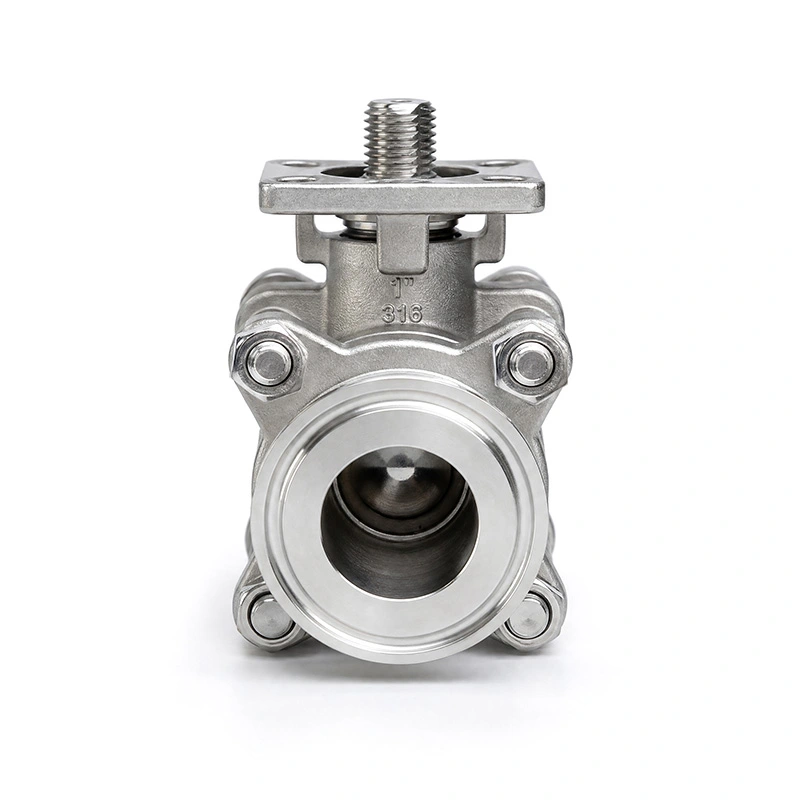

3PC plně zapouzdřený třísvorkový kulový ventil s montážní podložkou ISO 5211

Plně zapouzdřený třísvorkový kulový ventil 3PC s montážní podložkou ISO 5211 používá třídílné tělo ventilu s trojdílnými přípojkami pro sanitární a procesní potrubní systémy. Třídílná konstrukce umožňuje přístup k vnitřním součástem po izolaci potrubí, zatímco montážní podložka ISO 5211 poskytuje standardizované rozhraní pro instalaci pneumatického nebo elektrického pohonu. Tato konfigurace je vhodná pro systémy řízení kapalin, kde jsou vyžadována sanitární připojení a automatický provoz ventilů.

Hlavní rozměry

Klíčové konstrukční vlastnosti

Konstrukce třídílného ventilu

Třídílné tělo se skládá z centrální části ventilu a dvou koncových částí. Poté, co je potrubí řádně izolováno a ventil je odtlakován, lze těleso otevřít za účelem kontroly nebo výměny vnitřních součástí. Tato struktura je užitečná pro aplikace, kde je vyžadována pravidelná údržba sedel, těsnění nebo jiných vnitřních částí.

Připojení se třemi svorkami

Třísvorkové spoje používají uspořádání svorek a těsnění namísto závitových nebo přírubových spojů. Tento způsob připojení umožňuje instalaci nebo demontáž ventilu bez přivaření ventilu přímo do potrubí. Použitelný materiál těsnění a rozměry připojení by měly být zvoleny podle procesního média, teploty a specifikace potrubí.

ISO 5211 Montáž ovladače

Plně zapouzdřený třísvorkový kulový ventil 3PC s montážní podložkou ISO 5211 je navržen s montážním rozhraním ovladače ISO 5211 na ventilu. To umožňuje, aby byly kompatibilní pneumatické nebo elektrické pohony namontovány přímo na ventil, aniž by bylo nutné spoléhat na samostatné konvenční montážní uspořádání. Výběr pohonu by měl odpovídat velikosti ventilu, provoznímu momentu a požadavkům na ovládání systému.

316 Smáčené součásti z nerezové oceli

Tělo je specifikováno jako ASTM A351 CF8M (316), zatímco kulička a představec jsou specifikovány jako ASTM A182 F316. Tyto materiály z nerezové oceli jsou vhodné pro řadu aplikací průmyslových kapalin, kde jsou důležitými faktory kompatibilita materiálů a odolnost proti korozi. Sedlo RPTFE kombinuje PTFE s 15% plnivem a před výběrem by mělo být posouzeno podle skutečného média a provozní teploty.

Aplikace

Plně zapouzdřený třísvorkový kulový ventil 3PC s montážní podložkou ISO 5211 lze použít v potrubních systémech, které vyžadují kompaktní uzavírací ventil, sanitární připojení a volitelné automatické ovládání. Mezi typické oblasti použití patří:

Obecné zpracování kapalin

Manipulace s chemickými kapalinami

Zařízení na úpravu vody

Lehká průmyslová výroba

Automatizované potrubní systémy

Instalace a provoz

Instalace tří svorek

Před instalací se ujistěte, že velikost ventilu, připojovací rozměry, materiál těsnění a požadavky na tlak a teplotu odpovídají specifikaci potrubí. Umístěte ventil mezi protilehlé spoje Tri-clamp, nainstalujte vhodné těsnění a zajistěte spoj pomocí svorky. Před natlakováním systému je třeba zkontrolovat správné vyrovnání spojení.

Instalace pohonu

Montážní podložka ISO 5211 poskytuje rozhraní pro kompatibilní pneumatické nebo elektrické pohony. Před instalací zkontrolujte montážní schéma pohonu, rozměry hřídele a požadovaný provozní moment. Pohon by měl být instalován a seřízen podle pokynů výrobce ventilu a pohonu.

Údržba

Před údržbou izolujte ventil od potrubí a uvolněte veškerý zbytkový tlak. Třídílná konstrukce umožňuje otevření těla ventilu pro kontrolu koule, sedel, vřetene a součástí těsnění. Vyměňte opotřebované součásti za vhodné díly a před opětovným uvedením do provozu zkontrolujte těsnost a provozní stav ventilu.

Úvahy o výběru

Při výběru tohoto ventilu pro nový potrubní systém zvažte provozní médium, tlak, teplotu, velikost potrubí, připojovací rozměry a požadovaný způsob ovládání. Sedlo ventilu a těsnicí materiály by měly být zkontrolovány z hlediska kompatibility s procesní kapalinou. Pro automatizované aplikace by měl být pohon vybrán podle provozního momentu ventilu a požadavků na ovládání systému.

FAQ

Q1: K čemu se používá plně zapouzdřený třísvorkový kulový ventil 3PC s montážní podložkou ISO 5211?

Plně zapouzdřený třísvorkový kulový ventil 3PC s montážní podložkou ISO 5211 se používá pro on/off ovládání kapaliny v potrubních systémech, kde je vyžadováno třídílné tělo ventilu, trojsvorkové připojení a montážní rozhraní pohonu. Může být konfigurován pro ruční ovládání nebo v kombinaci s vhodným pneumatickým nebo elektrickým pohonem pro automatizované ovládání.

Q2: Co poskytuje montážní podložka ISO 5211?

Montážní podložka ISO 5211 poskytuje standardizované rozhraní pro montáž ovladače. Kompatibilní pneumatické nebo elektrické pohony lze namontovat podle příslušných montážních rozměrů ISO 5211, v závislosti na velikosti pohonu a krouticího momentu ventilu.

Q3: Jaké jsou výhody třídílné konstrukce?

Třídílná konstrukce umožňuje přístup k vnitřním součástem ventilu po izolaci a odtlakování potrubí. To může zjednodušit kontrolu a výměnu sedel, těsnění a dalších opravitelných součástí ve srovnání s plně uzavřeným jednodílným tělem.

Q4: Jaké materiály se používají pro tento ventil?

Tělo je ASTM A351 CF8M (316), zatímco koule a představec jsou ASTM A182 F316. Sedák je RPTFE (PTFE+15%fv). Jiné materiálové konfigurace jsou k dispozici na vyžádání.

Q5: Lze tento ventil použít s pneumatickými nebo elektrickými pohony?

Ano. Montážní rozhraní ISO 5211 je určeno pro instalaci pohonu. Vhodný pohon by měl být vybrán podle velikosti ventilu, provozního momentu, tlaku, teploty a požadavků na řídicí systém.

Q6: Co je třeba zkontrolovat před objednáním?

Potvrďte požadovanou velikost ventilu, připojovací rozměry, provozní tlak, teplotu, procesní médium, materiál sedla a způsob ovládání. U automatizovaných systémů je třeba potvrdit také montážní schéma pohonu a požadovaný utahovací moment.
