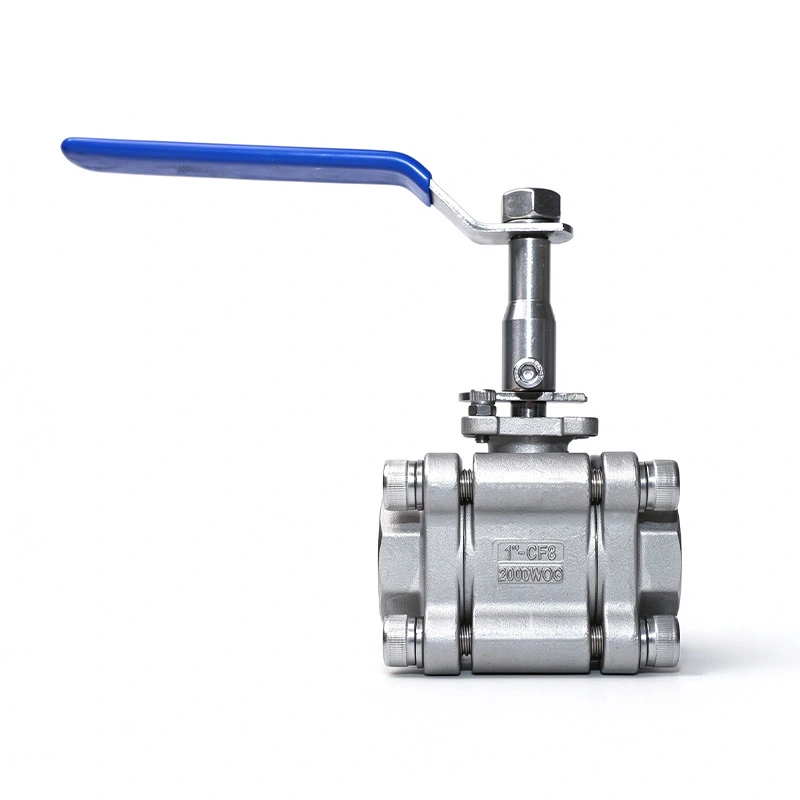

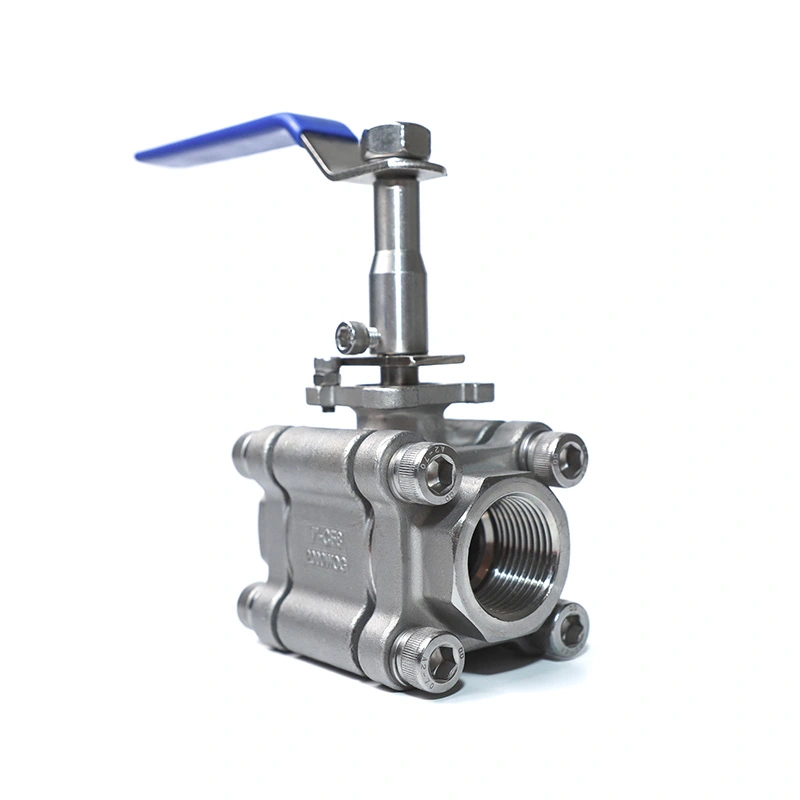

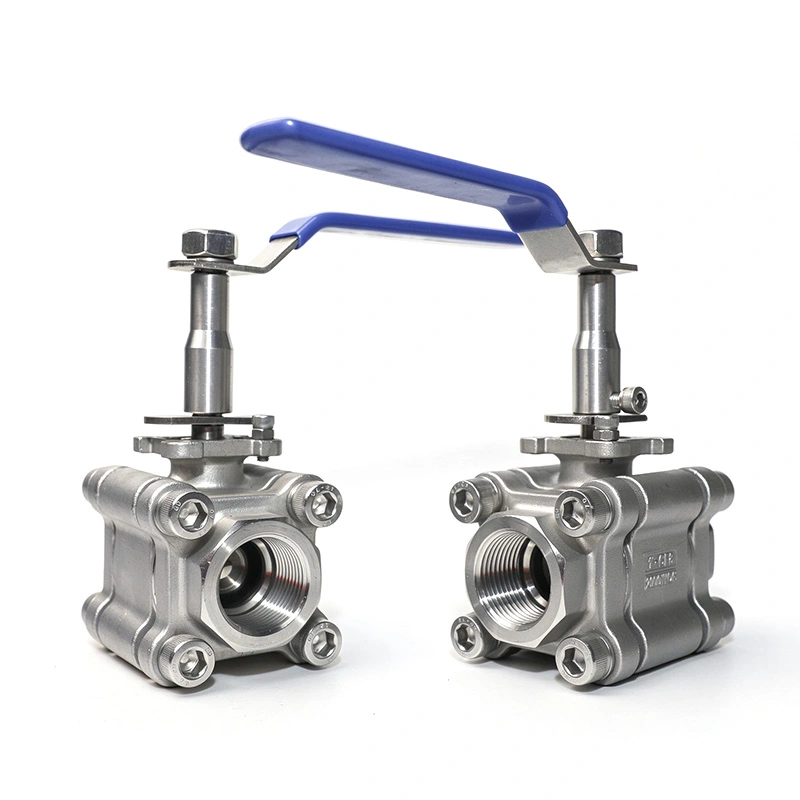

3PC kulový ventil z nerezové oceli 2000WOG prodloužený vřeteno

3PC kulový ventil z nerezové oceli 2000WOG Extended Stone je určen pro izolovaná potrubí, podzemní instalace a další aplikace, kde je třeba rozšířit pracovní bod ventilu. Ventil je vyroben z nerezové oceli 316 těleso, koule a dřík, třídílná konstrukce a závitové spoje NPT nebo BSP. Prodloužená stopka umožňuje ventil, který má být ovládán mimo izolovanou nebo zakopanou část potrubí.

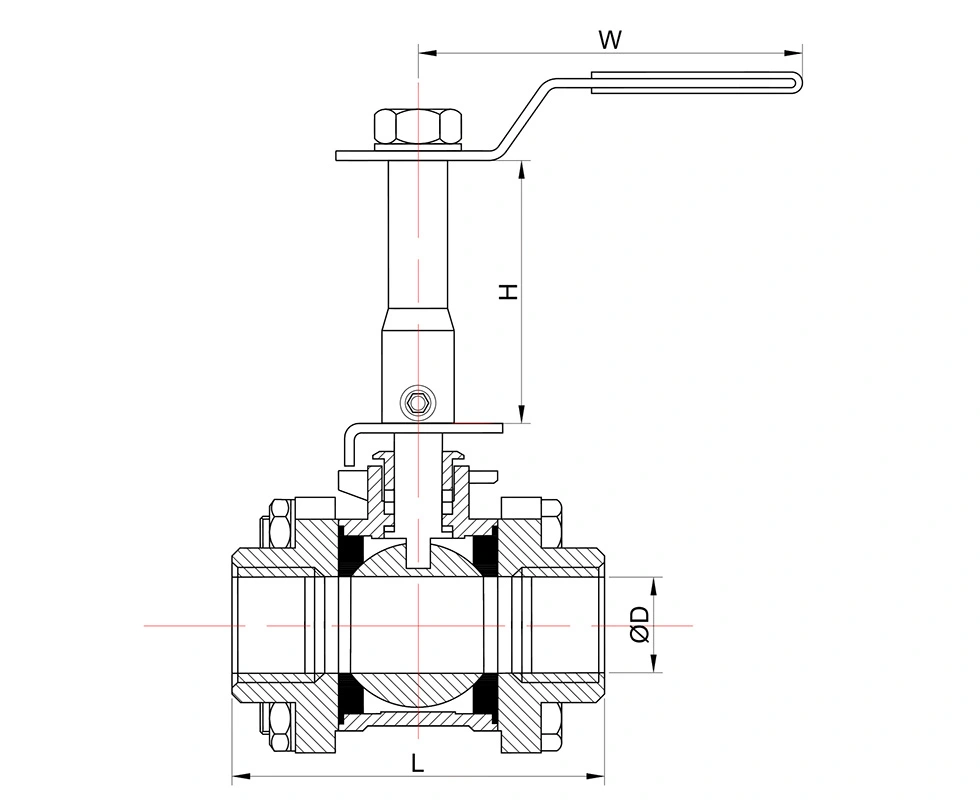

Hlavní rozměry

Obecné rozměry:

Klíčové vlastnosti

1. Prodloužený dřík pro izolované a zakopané potrubí

Vysunutý dřík umisťuje pracovní bod nad nebo mimo oblast připojení potrubí. Tato konfigurace je užitečné tam, kde izolace potrubí, podzemní instalace nebo omezený přístup ztěžují provoz standardního stonku. Vřeteno také používá strukturu proti vyfouknutí pro tlakovou službu.

2. Konstrukce z nerezové oceli 316

Tělo je vyrobeno z nerezové oceli ASTM A351 CF8M, zatímco koule a představec používají ASTM A182 F316. Tyto materiály poskytují odolnost proti korozi pro kompatibilní aplikace s vodou, ropou, plynem a průmyslovými kapalinami. Sedadlo RPTFE je specifikované pro uvedený teplotní rozsah a provozní podmínky.

3. Třídílné tělo

Třídílné tělo umožňuje přístup k vnitřním součástem za účelem kontroly a údržby. Ventil může být demontovat, když je třeba zkontrolovat nebo vyměnit sedlo, těsnění nebo jiné vnitřní části, což je užitečné pro údržba instalovaných potrubních systémů.

4. Jmenovitý tlak 2000WOG

3PC kulový ventil z nerezové oceli 2000WOG Extended vřeteno je určen pro vysokotlaké ovládání kapaliny se zapínáním a vypínáním. maximální tlak 1975 PSI uvedený v údajích o produktu. Použitelný pracovní tlak by měl být potvrzen podle velikosti ventilu, teploty, média a příslušného jmenovitého tlaku a teploty.

Žádnýrmy a kontrola kvality

Ventil je vyroben v souladu s požadavky ISO 17292/API 608 s odkazem na jmenovité hodnoty tlaku a teploty dle ASME B16.34 a testování a kontrola dle API 598. Výrobní kontrola zahrnuje vstupní materiál kontroly, tlakové zkoušky, zkoušky těsnění a dokončená kontrola ventilů.

Pro příslušné konfigurace ventilů je k dispozici dokumentace ISO 9001 a CE. Mohou být také protokoly o zkouškách materiálu dodáváme dle požadavků objednávky a dokumentace.

Aplikace

Prodloužený dřík 3PC kulového ventilu z nerezové oceli 2000WOG lze použít v potrubních systémech, kde je prodloužený ventil je vyžadován provoz, včetně izolovaných technologických linek, podzemních potrubí, úpravy vody, ropných a plynových systémů, chemické zpracování a obecná kontrola průmyslových kapalin.

Před výběrem zkontrolujte potrubní médium, provozní tlak, teplotu, standard připojení a dostupnost instalační prostor. Materiálová kompatibilita by měla být potvrzena i pro tělo, míč, představec a sedlo.

FAQ

1. K čemu slouží prodloužený stonek?

Prodloužená vřetena se používá pro izolovaná potrubí, podzemní instalace a další místa, kde je ventil pracovní bod musí být umístěn mimo připojení potrubí. Poskytuje přístup k ventilu bez odstranění okolní izolace nebo odkrytí zakopané části potrubí.

2. Jaké materiály se používají na ventil?

Tělo je ASTM A351 CF8M (316), zatímco koule a představec jsou ASTM A182 F316. Standardní sedadlo je RPTFE (PTFE+15%fv). Jiné materiály jsou k dispozici podle požadovaných servisních podmínek.

3. Jaký tlakový a teplotní rozsah ventil podporuje?

Údaje o produktu uvádějí maximální tlak 1975 PSI a teplotní rozsah -25℃ až 150℃. Skutečně přípustné tlak závisí na velikosti ventilu, teplotě, médiu a příslušném jmenovitém tlaku a teplotě.

4. Jaká závitová spojení jsou k dispozici?

Standardní závitová připojení jsou NPT a BSP. Další požadavky na připojení lze projednat podle specifikace potrubí.

5. Lze materiál a těsnicí komponenty přizpůsobit?

Ano. Jiné materiály tělesa, koule, vřetene, sedla a těsnění lze dodat dle provozního média, tlaku a požadavky na teplotu.

6. Jaké dokumenty jsou k dispozici?

Příslušná dokumentace k produktu může zahrnovat zprávy o zkouškách materiálu, záznamy o kontrolách a ISO 9001 nebo CE dokumentaci pro příslušnou konfiguraci ventilu.

7. Jak je ventil zabalen pro export?

Ventily jsou baleny do vlnitých kartonů a překližkových krabic pro exportní zásilku. Balení lze upravit podle velikosti ventilu, množství objednávky a požadavků na přepravu.
