3PC kulový ventil 2000WOG se základnou ISO 5211 pro pohon

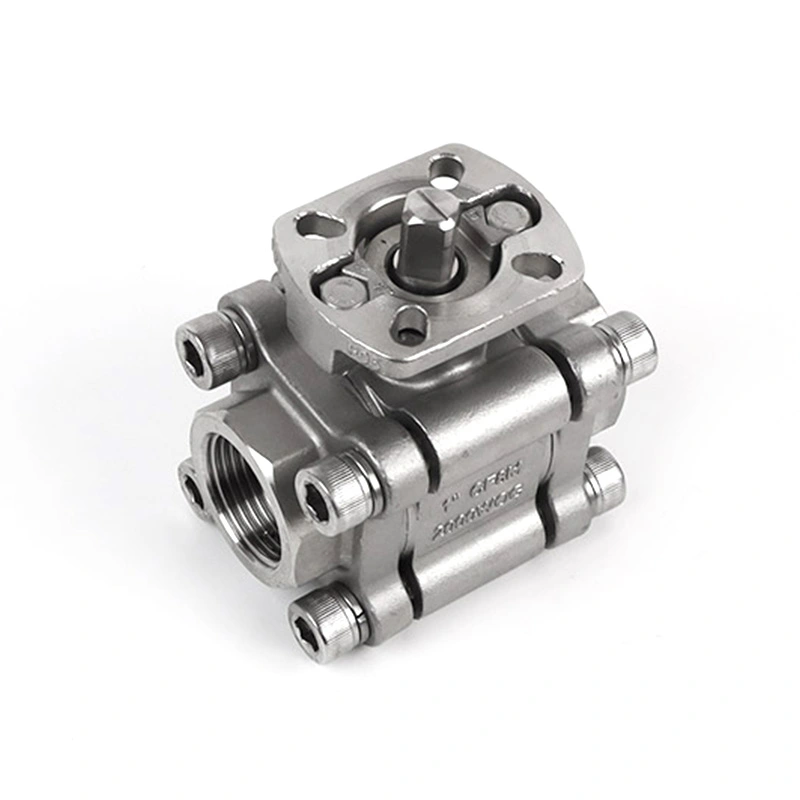

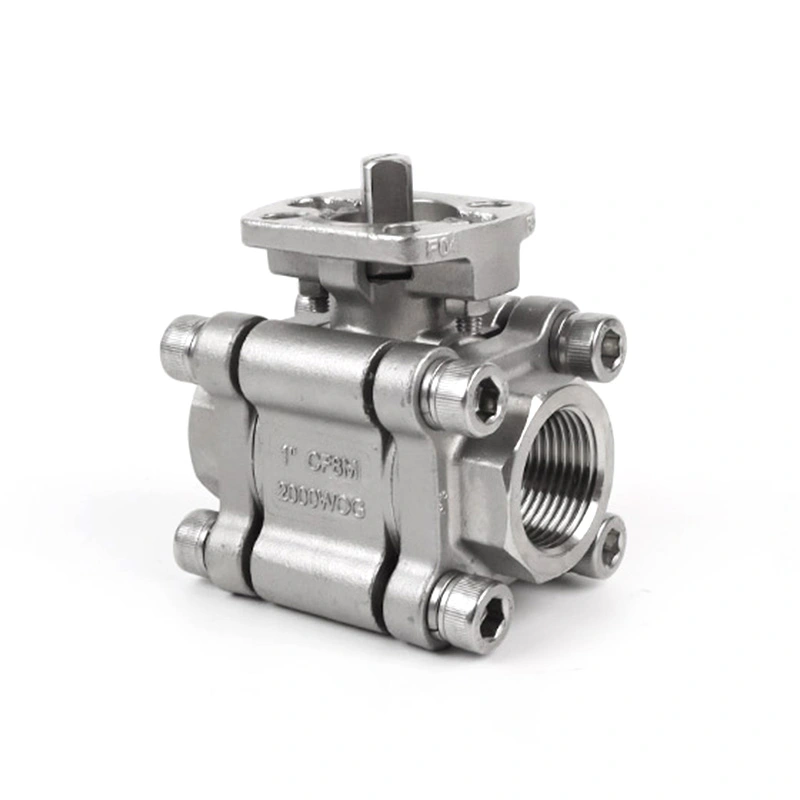

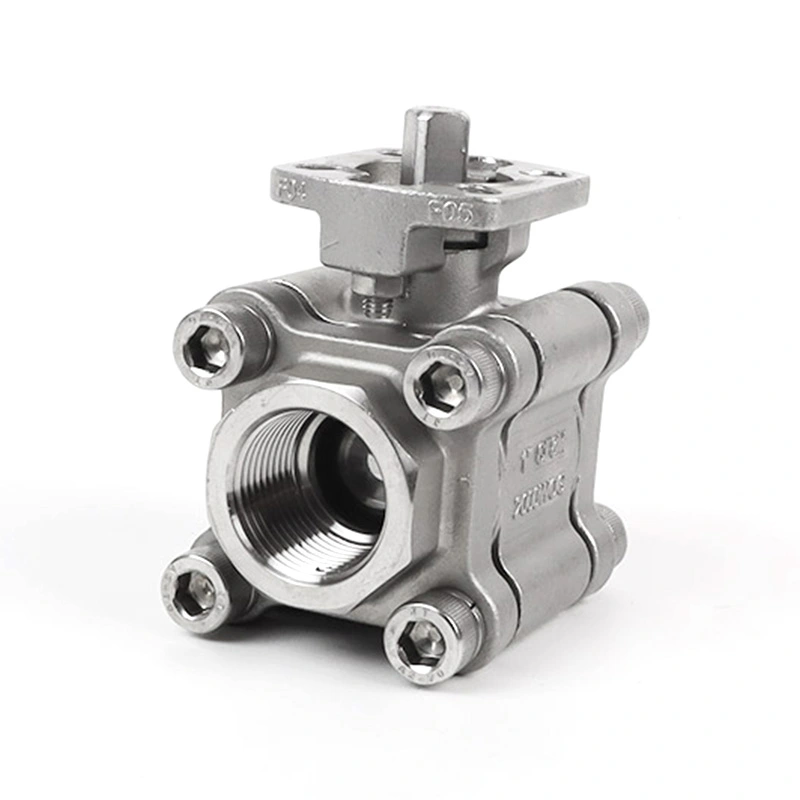

Kulový ventil Shangtai 3PC 2000WOG se základnou ISO 5211 pro aktuátor je třídílný kulový ventil z nerezové oceli navržený pro ruční nebo automatizované zapínání a vypínání. Ventil používá tělo, kouli a vřeteno z nerezové oceli 316 s montážní základnou ISO 5211 pro instalaci pohonu. Je k dispozici v závitových připojeních NPT a BSP a lze jej nakonfigurovat pro různá průmyslová média a provozní podmínky.

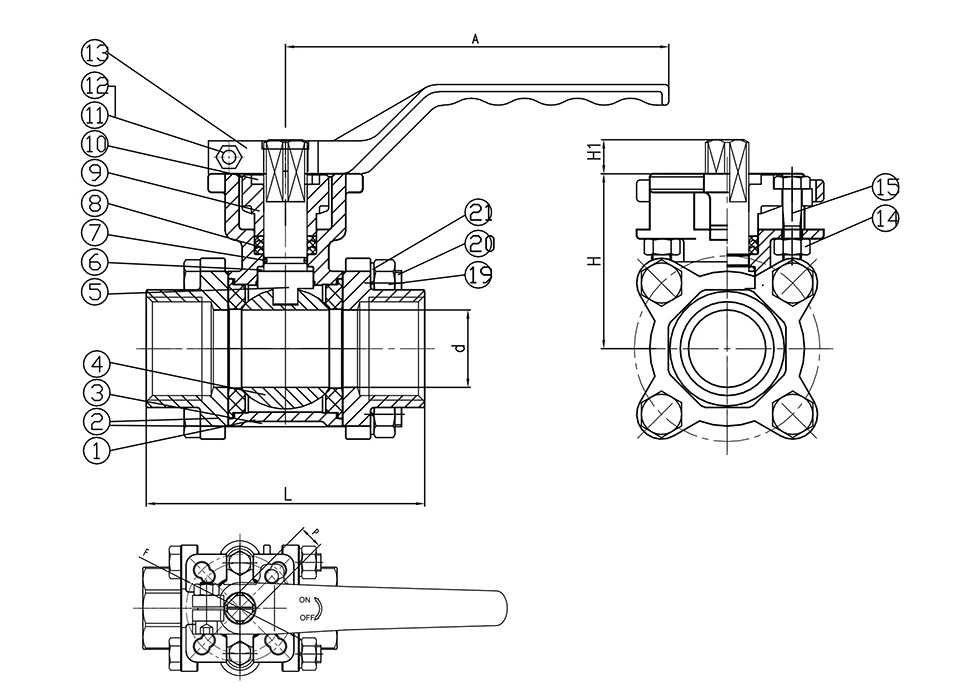

Hlavní rozměry

Obecné rozměry:

Montáž pohonu

Kulový ventil 3PC 2000WOG se základnou ISO 5211 pro pohon je konfigurován s montážní základnou ISO 5211 pro instalaci pohonu. Montážní rozměry uvedené v tabulce obecných rozměrů, včetně F a P, lze použít při kontrole kompatibility pohonu. Požadovaný pohon by měl být vybrán podle velikosti ventilu, provozního momentu a požadavků na systém.

Třídílné tělo poskytuje přístup k vnitřním součástem ventilu, když je nutná kontrola nebo výměna. Nerezovou konstrukci a konfiguraci sedla RPTFE lze zvolit pro kompatibilní průmyslová média a provozní podmínky.

Aplikace

Tento ventil lze použít pro regulaci průtoku kapaliny v průmyslových potrubních systémech, včetně úpravy vody, servisu ropy a plynu, chemického zpracování, stlačeného vzduchu, ližin a obecných procesních potrubí. Před výběrem by měla být potvrzena kompatibilita médií z materiálu těla, sedla a těsnění.

Pro automatizované systémy lze kulový ventil 3PC 2000WOG se základnou ISO 5211 pro pohon spárovat s vhodným pneumatickým nebo elektrickým pohonem podle požadované metody ovládání a provozního momentu.

Opatření pro použití

1. Před instalací se ujistěte, že jmenovité hodnoty tlaku a teploty ventilu jsou vhodné pro skutečné provozní podmínky.

2. Před výběrem ovladače zkontrolujte montážní rozměry a rozhraní.

3. Vyberte sedlo ventilu, těsnění a další smáčené součásti podle pracovního média a teploty.

4. Zabraňte nárazu nebo nadměrné vnější síle na tělo ventilu, rukojeť a závitové spoje.

5. Instalace, montáž a údržba pohonu by měly být prováděny v souladu s příslušnými postupy pro ventily a potrubí.

Doprava a balení

Ventily jsou baleny do vlnitých kartonů a překližkových krabic pro exportní zásilku. Specifikace balení lze upravit podle velikosti ventilu, množství objednávky a požadavků na přepravu.

FAQ

1. Jaký je maximální pracovní tlak kulového ventilu 3PC 2000WOG se základnou ISO 5211 pro pohon?

Uvedený maximální tlak je 1975 PSI. Přípustný pracovní tlak by měl být potvrzen podle velikosti ventilu, teploty, média a příslušného jmenovitého tlaku a teploty.

2. Jaký je účel základny ISO 5211?

Základna ISO 5211 poskytuje standardizované rozhraní pro montáž pohonu. Před instalací je třeba zkontrolovat velikost pohonu a montážní rozměry podle rozměrů F a P ventilu.

3. Jaké materiály jsou použity na ventil?

Hlavní konfigurace používá CF8M pro tělo a čepici, 316 pro kuličku a představec, RPTFE pro sedlo a PTFE, Viton a 304 nerezovou ocel pro ostatní uvedené komponenty.

4. Lze ventil použít s pneumatickými nebo elektrickými pohony?

Ano. Ventil lze nakonfigurovat pro provoz pohonu. Pohon by měl být vybrán podle velikosti ventilu, provozního momentu, montážního rozhraní a požadavků na ovládání.

5. Jaké standardy připojení jsou k dispozici?

Uvedené možnosti připojení jsou závitové konce NPT a BSP. Příslušné připojení by mělo být potvrzeno při zadávání objednávky.

6. Lze dodat i jiné materiály?

Ano. Jiné materiály jsou k dispozici na vyžádání v závislosti na požadovaném tlaku, teplotě, médiu a konfiguraci komponent.
