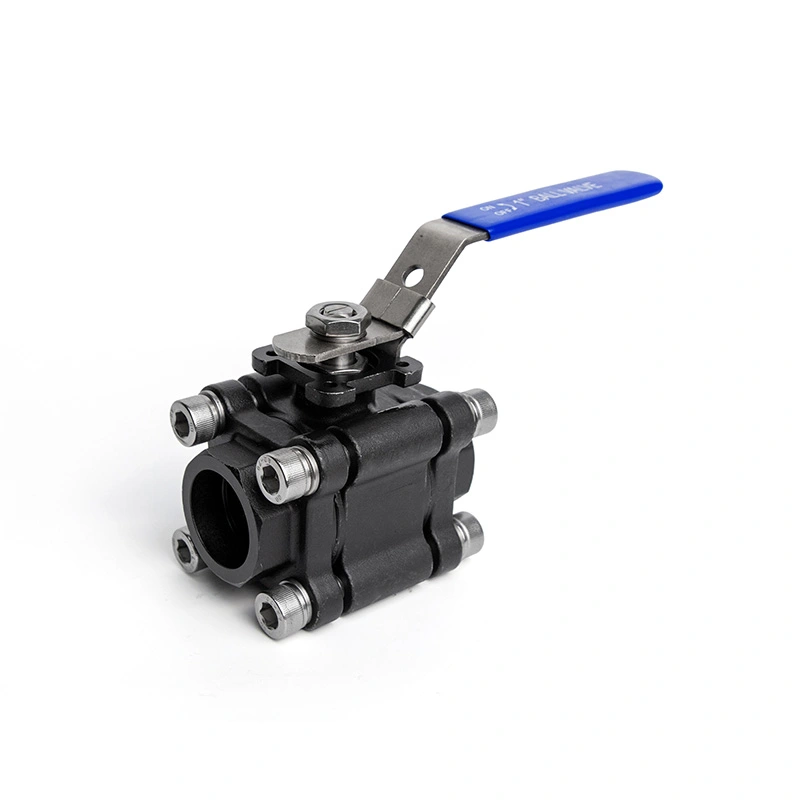

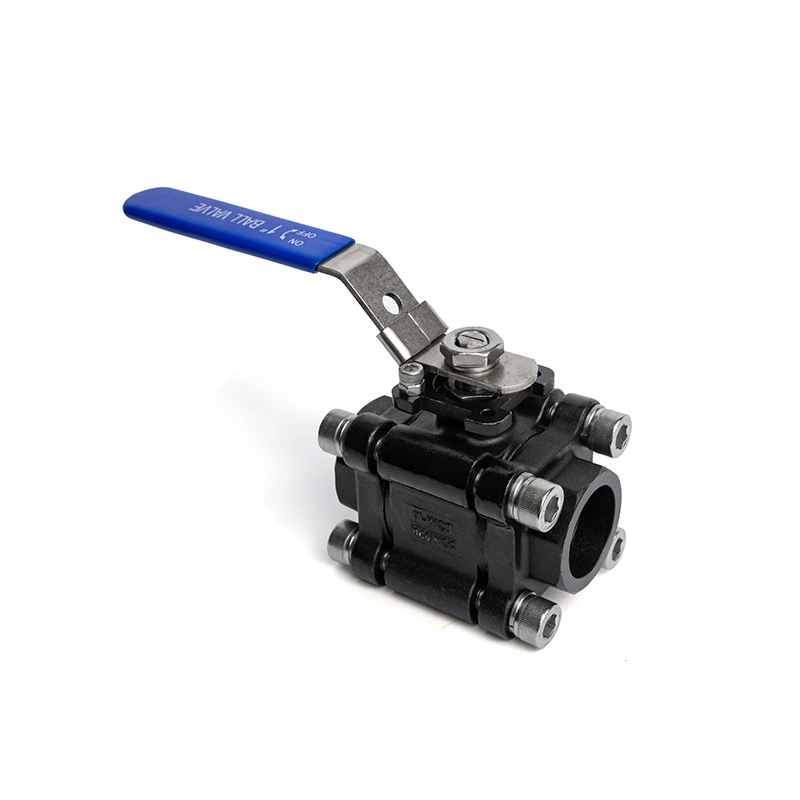

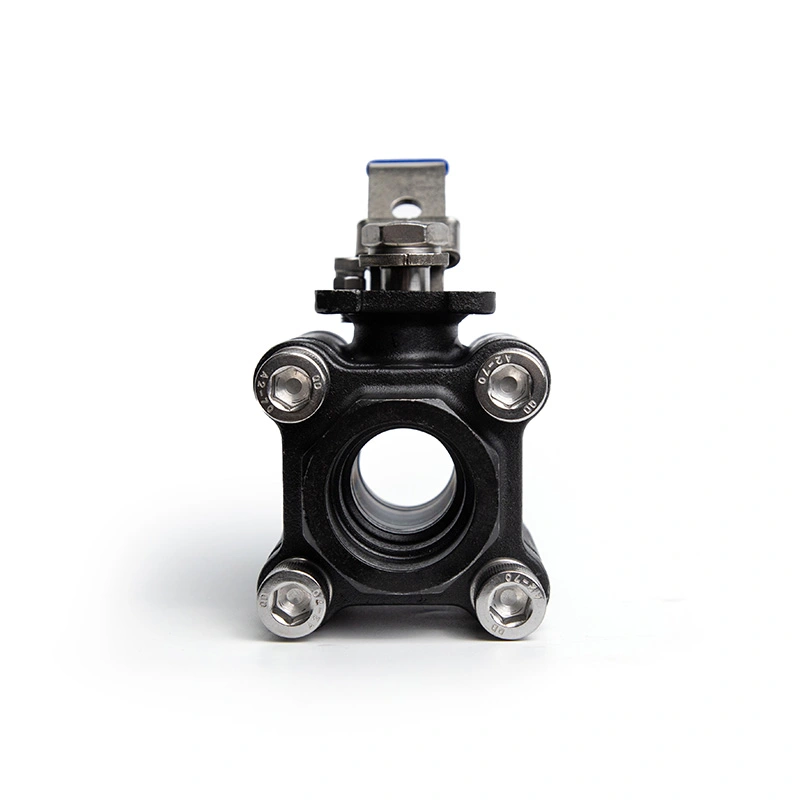

3PC kulový ventil z uhlíkové oceli 2000WOG

3PC kulový ventil z uhlíkové oceli 2000WOG je třídílný kulový ventil s prodlouženým dříkem pro izolované potrubí, podzemní instalace a aplikace, kde je třeba rozšířit provozní bod. Hodnocení 2000WOG a třídílná konstrukce je vhodná pro vysokotlaké ovládání kapaliny. Ventil lze rozebrat na kontrola a výměna sedel nebo těsnění.

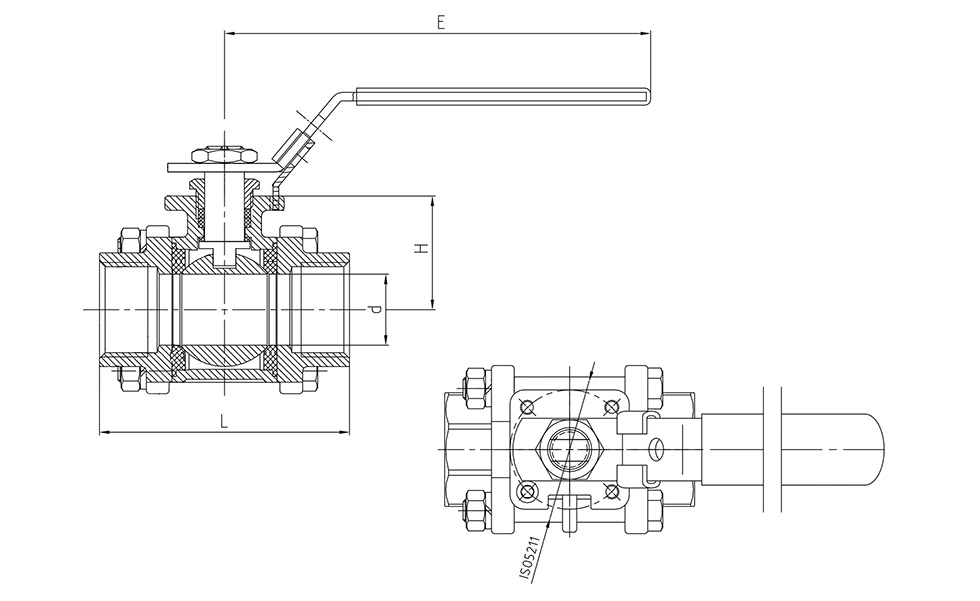

Hlavní rozměry

N: Závitové konce podle ANSI B 2.1 NPT
B: Konce závitů podle BS21 BSP

Klíčové vlastnosti

1. Prodloužený dřík pro zvláštní podmínky instalace

Prodloužený dřík poskytuje přístup k pracovnímu bodu ventilu, když je potrubí izolované, zakopané nebo instalováno v místě s omezeným přístupem. Struktura dříku proti vyfouknutí pomáhá udržet dřík uvnitř těla ventilu, když ventil je pod tlakem.

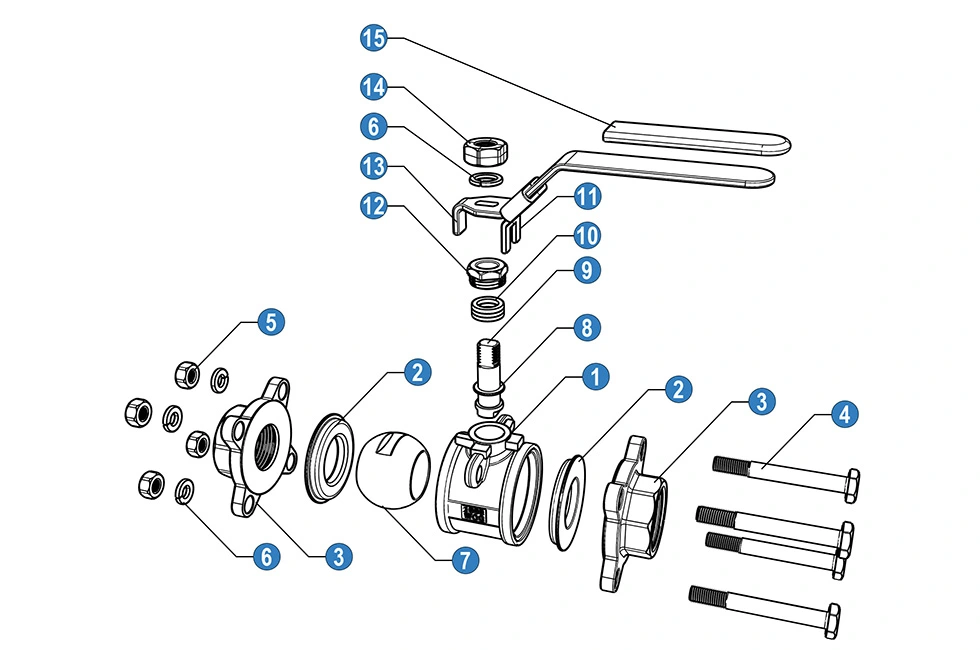

2. Třídílná konstrukce

Třídílné tělo umožňuje otevření ventilu za účelem kontroly a údržby. Sedadla, těsnění a další vnitřní součásti lze v případě potřeby vyměnit. Tato konstrukce je praktická pro průmyslové potrubí systémy, kde je nutná pravidelná údržba.

3. Maximální tlak 1975PSI

The3PC kulový ventil z uhlíkové oceli 2000WOGje uveden s maximálním tlakem 1975PSI. The použitelný pracovní tlak závisí na velikosti ventilu, teplotě, médiu a jmenovitém tlaku a teplotě. The Označení 2000WOG se vztahuje na vodu, ropu a plyn za příslušných jmenovitých podmínek.

4. Připojení NPT a BSP

Ventil je k dispozici se závitovým připojením NPT a BSP. Výběr připojení by měl odpovídat potrubí standardní a instalační požadavky.

Materiály a normy

Dodávaná konfigurace používá ASTM A351 316 pro tělo ventilu, ASTM A182 F316 pro kuličku a vřeteno a RPTFE (PTFE+15%fv) pro sedadlo. Další materiály jsou k dispozici na vyžádání podle požadovaných servisních podmínek.

Design a výroba jsou založeny na ISO 17292/API 608. Testování a kontrola se řídí API 598, zatímco jmenovité hodnoty tlak-teplota se vztahují k ASME B16.34. Uvedený teplotní rozsah je -25 ℃ až 150 ℃.

Kontrola kvality

Kontrola výroby zahrnuje ověření vstupního materiálu, tlakové zkoušky, zkoušky těsnění a hotového ventilu kontrola. Podle ventilu mohou být poskytnuty protokoly o zkouškách materiálu a příslušná dokumentace k produktu požadavky na konfiguraci a objednávku.

Pro příslušné konfigurace je k dispozici dokumentace ISO 9001 a CE. Materiál, sedadlo a těsnící součásti mohou lze také zvolit podle požadovaného tlaku, teploty a média.

Aplikace

Kulový ventil 3PC z uhlíkové oceli 2000WOG lze uvažovat pro vysokotlaké zapínání a vypínání v průmyslovém potrubí systémy, včetně úpravy vody, ropy a plynu, chemického zpracování, stlačeného vzduchu a obecné kontroly tekutin. The prodloužený vřeteno je zvláště užitečné tam, kde izolace nebo instalační hloubka ztěžuje standardní vřeteno ventilu přístup.

Před výběrem potvrďte pracovní tlak, teplotu, médium, velikost ventilu, typ připojení a dostupnost instalační prostor. Materiálová kompatibilita by měla být zkontrolována u těla, koule, představce a sedla.

FAQ

1. Jaký je maximální pracovní tlak kulového ventilu 3PC z uhlíkové oceli 2000WOG?

Údaje o produktu uvádějí maximální tlak 1975 PSI. Měl by být potvrzen skutečný přípustný pracovní tlak podle velikosti ventilu, teploty, média a příslušného jmenovitého tlaku a teploty.

2. K čemu slouží prodloužený stonek?

Prodloužená vřetena se používá pro izolovaná potrubí, podzemní instalace a místa, kde ventil funguje bod musí být umístěn mimo připojení potrubí.

3. Jaká závitová spojení jsou k dispozici?

K dispozici jsou závitová připojení NPT a BSP. Připojení by mělo být zvoleno podle normy potrubí a požadavky na instalaci.

4. Lze materiály ventilů přizpůsobit?

Ano. Jiné materiály tělesa, koule, vřetene, sedla a těsnění lze dodat dle požadovaného média, tlaku a teplotu.

5. Jaké dokumenty lze poskytnout?

Podle ventilu mohou být poskytnuty protokoly o zkouškách materiálu a příslušné dokumenty o kontrole nebo produktu požadavky na konfiguraci a objednávku. Pro příslušné konfigurace je k dispozici dokumentace ISO 9001 a CE.

6. Jak je ventil zabalen pro export?

Ventily jsou baleny do vlnitých kartonů a překližkových krabic pro exportní zásilku. Specifikace balení mohou být upravena podle velikosti ventilu, množství a požadavků na přepravu.
