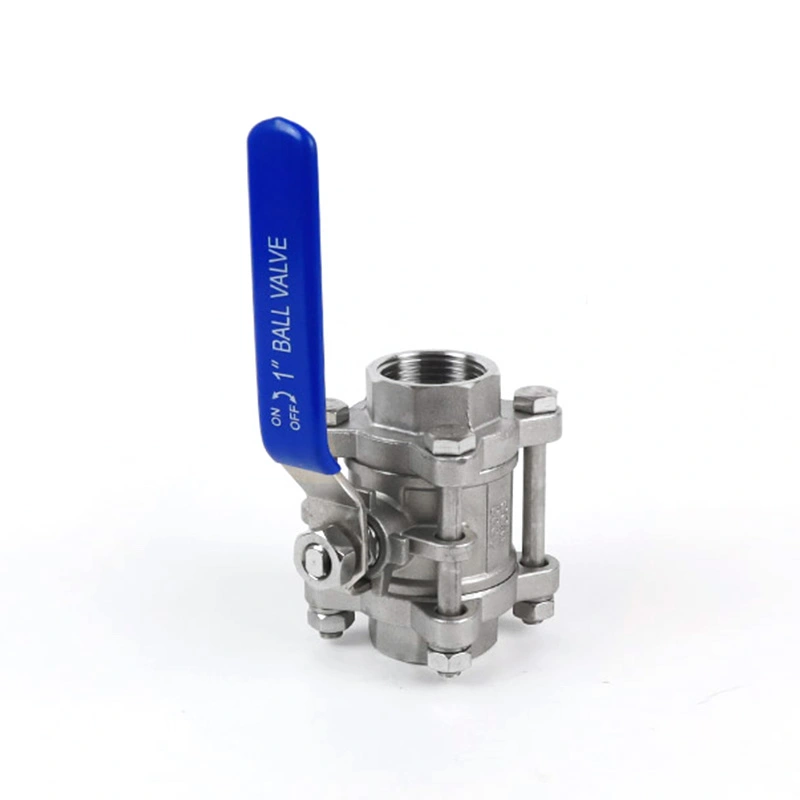

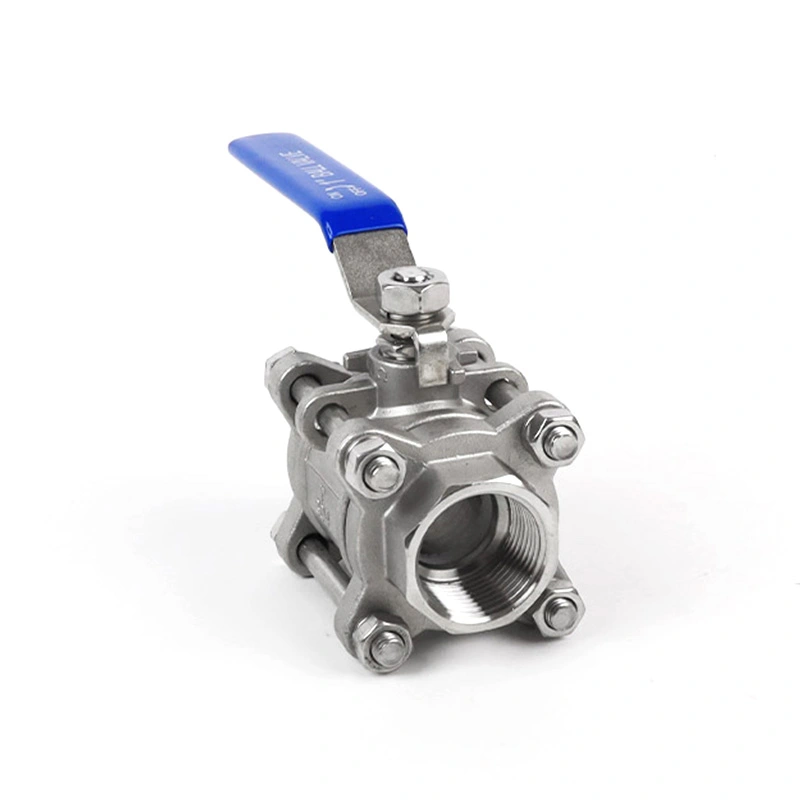

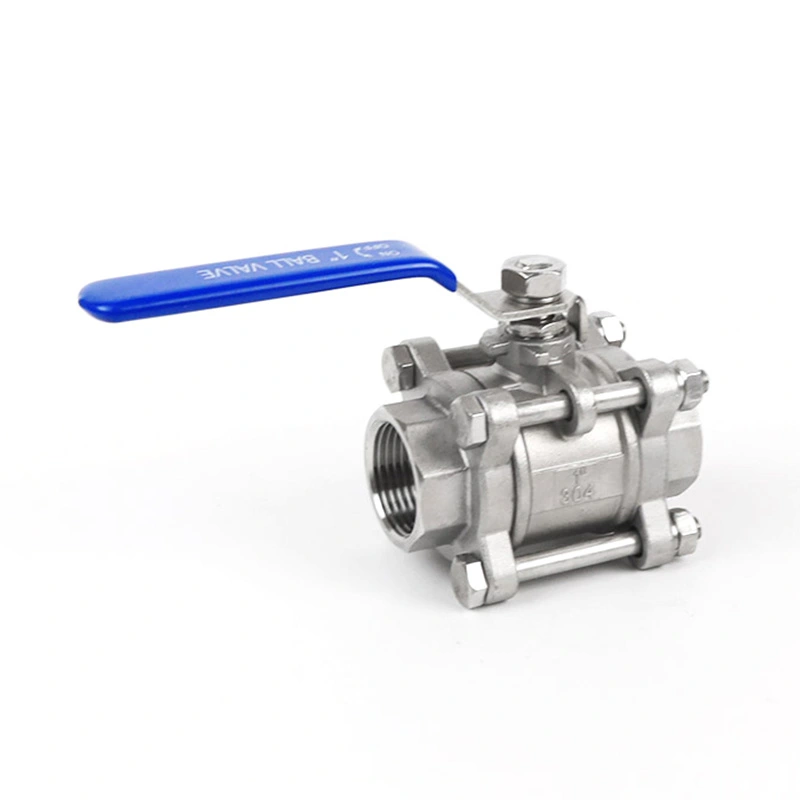

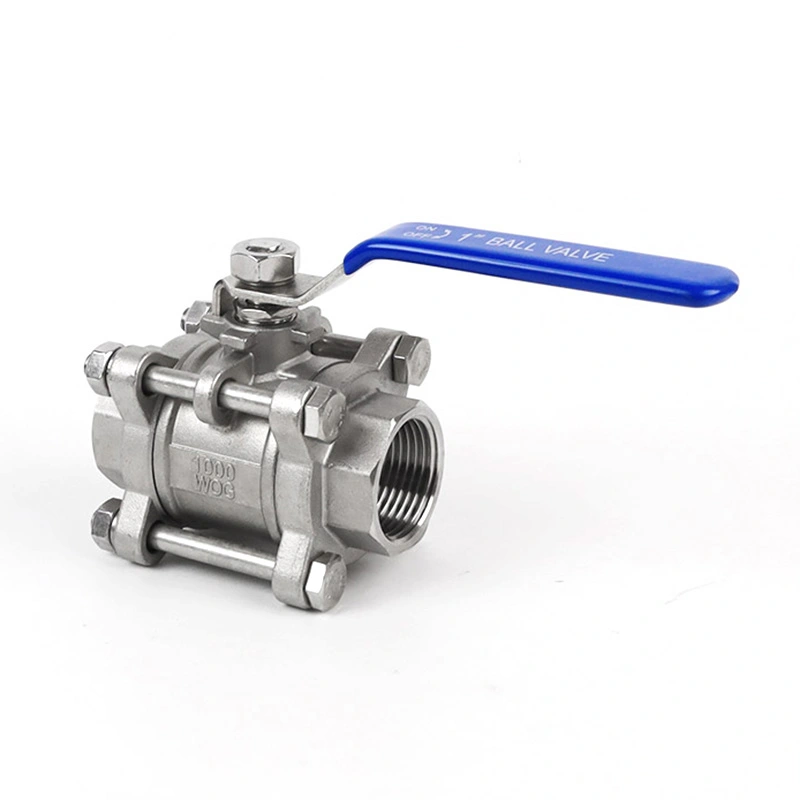

3PC Heavy Duty kulový ventil s blokovacím zařízením

Kulový ventil Shangtai 3PC Heavy Duty s uzamykacím zařízením je určen pro průmyslové potrubní systémy vyžadující bezpečné uzavření a řízený ruční provoz. Třídílná konstrukce poskytuje přístup k vnitřním součástem pro údržbu, zatímco uzamykatelná rukojeť pomáhá zabránit nechtěnému spuštění ventilu. Různé konfigurace sedla, těsnění, tlaku a teploty mohou být poskytnuty podle pracovního média a požadavků aplikace.

Výhody

1. Těžká třídílná konstrukce

Zesílené třídílné tělo je určeno pro průmyslové potrubní služby, kde je vyžadována robustní konstrukce ventilu. Třídílná konstrukce také umožňuje otevření ventilu za účelem kontroly nebo údržby bez demontáže celého těla ventilu z potrubí.

2. Uzamykatelná rukojeť pro řízený provoz

Integrované blokovací zařízení pomáhá udržet rukojeť ve zvolené poloze ventilu a snižuje riziko náhodného nebo neoprávněného použití. Tato funkce je užitečná v průmyslových systémech, kde je třeba během provozu nebo údržby řídit polohu ventilu.

3. Konstrukce stonku proti vyfouknutí

Vřeteno je uvnitř zadrženo, aby se zabránilo vyhození dříku, když je ventil pod tlakem. Tato konstrukce poskytuje další bezpečnostní funkci pro průmyslové zapínání/vypínání.

4. Možnosti materiálů z nerezové oceli

Standardní konfigurace materiálu zahrnuje možnosti SS316 a SS304 pro tělo, kouli, představec a další součásti. PTFE se používá pro sedlo koule, třecí kroužek a těsnění vřetene v uvedené konfiguraci. Výběr materiálu by měl odpovídat pracovnímu médiu, tlaku a teplotě.

5. Schopnost tlaku a teploty

Ventil je specifikován s tlakovou třídou CL150, maximálním tlakem 540 PSI a teplotním rozsahem -25℃ až 150℃ podle uvedené konfigurace. Skutečný přípustný pracovní tlak by měl být před výběrem zkontrolován podle příslušných podmínek tlaku a teploty.

6. Tovární výroba a kontrola jakosti

Shangtai řídí výrobu ventilů, obrábění, montáž, kontrolu a tlakové zkoušky ve své továrně. Materiálová dokumentace a příslušné certifikáty CE a ISO 9001 mohou být poskytnuty podle požadavků na produkt a objednávku.

Hlavní rozměry

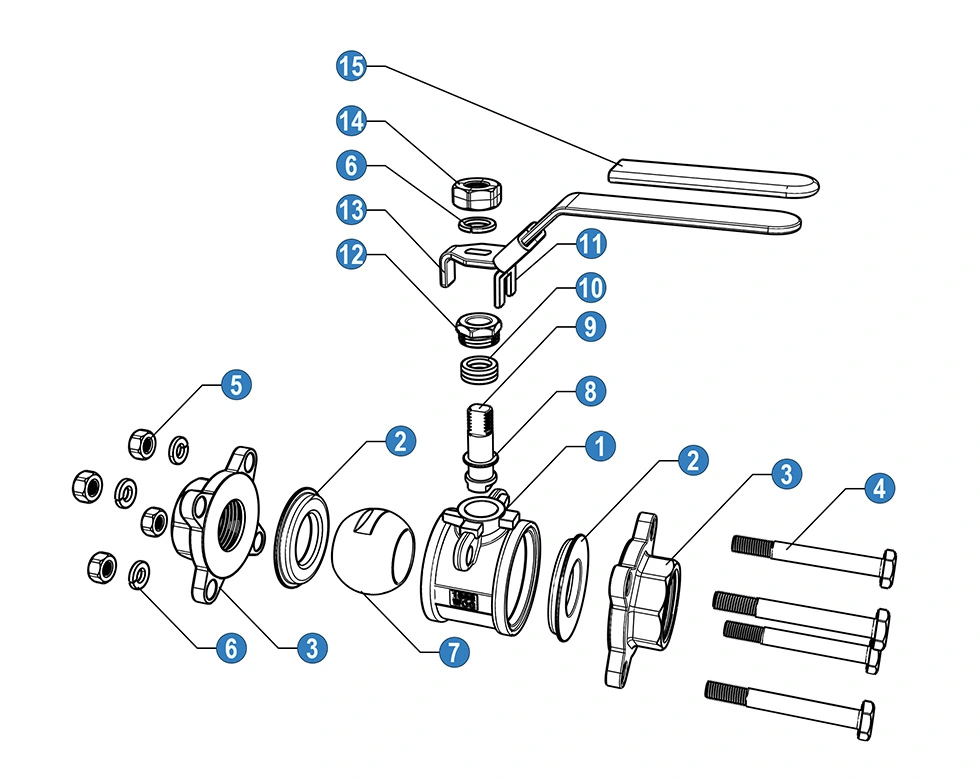

Materiály a komponenty

* N: Závitové konce podle ANSI B 2.1 NPT

* B: Konce závitů podle BS21 BSP

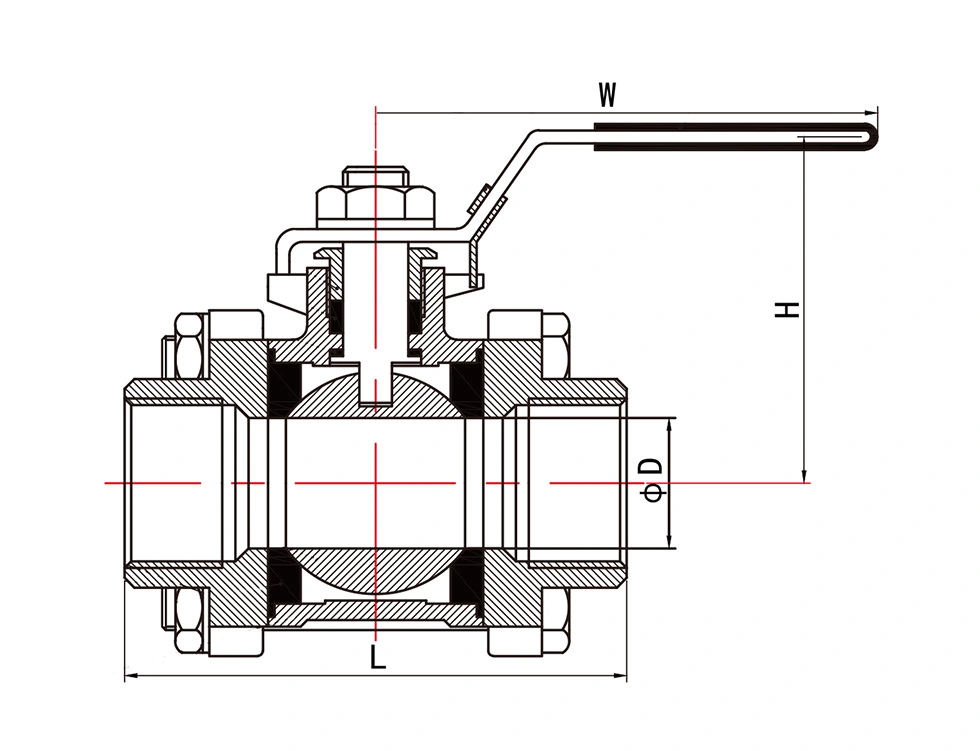

Obecné rozměry

Hodnoty Kv

Kv (m3/h) = Průtok vody v kubických metrech za hodinu, který způsobí pokles tlaku na ventilu o 1 bar.

Aplikace

Kulový ventil 3PC Heavy Duty s uzamykacím zařízením je vhodný pro průmyslové potrubí a zařízení, kde je vyžadováno ruční uzavření a ovládání ventilu, včetně:

Ropa a plyn

Chemické zpracování

Petrochemické závody

Úprava vody

Power & Utility Systems

HVAC a průmyslové potrubí

Systémy stlačeného vzduchu

Námořnictvo a stavba lodí

FAQ

1. Co je kulový ventil 3PC Heavy Duty s blokovacím zařízením?

Jedná se o třídílný kulový kohout určený pro průmyslové zapínání/vypínání a vybavený uzamykacím zařízením na rukojeti. Třídílná konstrukce umožňuje přístup k vnitřním součástem ventilu za účelem kontroly a údržby.

2. K čemu slouží uzamykací zařízení?

Aretační zařízení pomáhá zajistit rukojeť ve zvolené otevřené nebo zavřené poloze a snižuje možnost nechtěného provozu ventilu během běžného servisu nebo údržby.

3. Jaký tlak a teplotu tento ventil zvládne?

Uvedená konfigurace má tlakovou třídu CL150, maximální tlak 540 PSI a teplotní rozsah -25 ℃ až 150 ℃. Skutečný přípustný tlak by měl být potvrzen podle velikosti ventilu, teploty, média a použitelného jmenovitého tlaku a teploty.

4. Jaké materiály jsou k dispozici?

Uvedená konfigurace používá komponenty SS316 a SS304 s PTFE použitým pro sedlo koule, třecí kroužek a těsnění vřetene. V závislosti na provozním médiu a požadavcích aplikace mohou být k dispozici další možnosti materiálu.

5. Jaké standardy připojení jsou k dispozici?

Ventil je k dispozici se závitovými konci NPT a BSP. Konce závitů NPT odpovídají ANSI B 2.1 NPT, zatímco konce závitů BSP sledují BS21 BSP podle dodané specifikace.

6. Jaká je hodnota Kv kulového kohoutu?

Kv udává průtok vody v metrech krychlových za hodinu, který způsobí pokles tlaku na ventilu o 1 bar. Uvedené hodnoty Kv lze použít jako referenční při hodnocení průtoku pro různé velikosti ventilů.

7. Lze ventil přizpůsobit pro různé aplikace?

Ano. Shangtai může diskutovat o různých konfiguracích těla, sedla, těsnění, tlaku, teploty, připojení a materiálu podle pracovního média a požadavků aplikace. Další materiály jsou k dispozici na vyžádání.

8. Jaké normy se používají pro ventil?

Dodávaná specifikace odkazuje na ASME B16.34 pro návrh, výrobu a jmenovité hodnoty tlaku a teploty, zatímco API 598 se používá pro testování a kontrolu. Příslušná norma by měla být potvrzena pro konkrétní konfiguraci ventilu a objednávku.

9. Lze poskytnout podklady o materiálu a kvalitě?

Ano. Materiálová dokumentace a příslušné certifikáty CE a ISO 9001 mohou být poskytnuty podle konfigurace produktu a požadavků objednávky.

10. Je Shangtai výrobcem?

Ano. Shangtai vyrábí ventil a řídí výrobu, obrábění, montáž, kontrolu a související procesy dodávek ve své továrně v čínském Wenzhou.
