Jak může třícestný kulový ventil L Port zlepšit řízení průtoku v průmyslových potrubních systémech

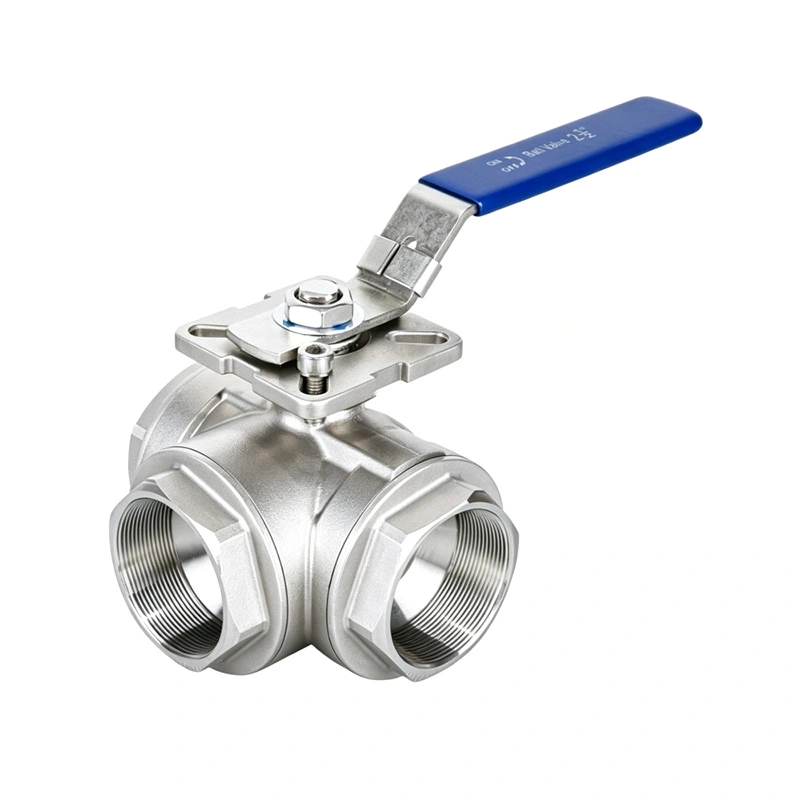

Shangtaiposkytuje aTřícestný kulový ventil L Portnavrženo pro spolehlivé přepínání průtoku v průmyslových potrubních systémech. S třídílným tělem, prodlouženými konci přivařenými na tupo a možnostmi konstrukce z nerezové oceli pomáhá tento ventil inženýrům řídit vedení kapalin, zjednodušit uspořádání potrubí a plánovat údržbu v náročných provozních podmínkách.

Třícestný kulový ventil s konfigurací L-port je určen k přesměrování kapaliny mezi dvěma připojenými větvemi potrubí. Jeho speciálně opracovaná kulička vytváří průchod ve tvaru L, který se při otáčení rukojeti zarovnává s vybranými porty. Na rozdíl od konstrukce s T-portem, který může připojit více portů současně v závislosti na jeho konfiguraci, L-port ventil se primárně používá pro přesměrování toku a výběr zdroje. Výběr správného ventilu vyžaduje pozornost orientaci portu, materiály tělesa, kompatibilitu sedla, jmenovité hodnoty tlaku a teploty a standardy připojení. Tato příručka vysvětluje princip fungování, klíčové výhody, průmyslové aplikace a úvahy o nákupu třícestných kulových ventilů s L-portem a pomáhá technikům, týmům údržby a průmyslovým nákupčím činit informovaná rozhodnutí.

Obsah

• Co je port třícestného kulového ventilu L?
• Jak funguje třícestný kulový ventil L-Port?
• L-Port vs. T-Port: Jaký je rozdíl?
• Jaké jsou hlavní výhody?
• Kde se používají kulové ventily L-Port?
• Jak vybrat správný ventil
• Technické specifikace ke kontrole
• Doporučení pro instalaci a údržbu
• Často kladené otázky
• Závěr: Správné rozhodnutí o řízení toku

Co je port třícestného kulového ventilu L?

Třícestný kulový ventil je mechanické zařízení pro regulaci průtoku se třemi porty a rotující koulí uvnitř těla. Vnitřní průchod určuje, které porty komunikují, když je ventil ovládán. V konfiguraci L-portu se průchod podobá písmenu L, což umožňuje ventilu nasměrovat kapalinu mezi vybraná připojení.

Potrubí může mít například jedno společné připojení a dva alternativní výstupy. Ventil může nasměrovat přiváděnou tekutinu k prvnímu výstupu nebo ji přepnout na druhý výstup v závislosti na vnitřním průchodu a poloze rukojeti. Nepoužívaná větev je izolována v zamýšlené pracovní poloze, když konstrukce ventilu toto uspořádání podporuje.

Produkt Shangtai kombinuje tento princip proudění s třídílným tělem a prodlouženými konci přivařenými na tupo. Dodatečná délka přivařovacího konce poskytuje pracovní prostor pro instalaci potrubí a může být užitečná v izolovaném nebo podzemním uspořádání potrubí, kde specifikovaná konstrukce vyžaduje zvláštní prostor.

Mezi běžné stavební úvahy patří:

• Tělo ventilu:Nerezová ocel nebo jiné specifikované materiály vybrané podle aplikace.
• Kulička a představec:Komponenty odpovědné za usměrňování toku a přenos provozního točivého momentu.
• Sedadla a těsnění:Díly, které podporují těsnicí výkon za specifikovaných provozních podmínek.
• Spojení:Svařování natupo, závitové nebo jiné konfigurace v závislosti na vybraném modelu.
• Operační mechanismus:Ruční rukojeť nebo kompatibilní pohon, je-li k dispozici.

Konečná konfigurace by měla být vždy zkontrolována podle schválených výkresů a technické dokumentace výrobce.

Jak funguje třícestný kulový ventil L-Port?

Ventil funguje otáčením speciálně vyvrtané kuličky v těle ventilu. Když se kulový průchod zarovná se dvěma vybranými porty, může mezi těmito spoji procházet tekutina. Změnou orientace kuličky se změní dostupná dráha toku.

V typickém uspořádání přesměrování zahrnuje provozní sekvence následující podmínky:

1. První pozice toku:Společný port se připojuje k jedné vybrané větvi a umožňuje tekutině sledovat první trasu.
2. Přepínací operace:Obsluha otáčí rukojetí podle návodu k obsluze výrobce.
3. Druhá poloha toku:Vnitřní průchod je zarovnán s alternativní větví a přesměrovává tekutinu.
4. Izolační poloha, je-li navržena:Některé konfigurace L-portu poskytují pozici, která blokuje všechny tři porty. Tato schopnost musí být ověřena pro konkrétní ventil.

Číslování portů, orientace rukojeti, úhel natočení a dostupné polohy zastavení se u různých provedení liší. Operátoři by proto nikdy neměli předpokládat, že určitý směr rukojeti vždy odpovídá stejné cestě toku.

Před uvedením do provozu zkontrolujte průtokový diagram ventilu a potvrďte zamýšlená připojení v každé povolené provozní poloze. To je zvláště důležité v automatizovaných systémech, kde nesprávná sekvence pohonu může přerušit výrobu nebo poslat kapalinu na nezamýšlené místo určení.

L-Port vs. T-Port: Jaký je rozdíl?

Ačkoli obě konstrukce používají tři porty, jejich vnitřní kuličkové průchody slouží různým účelům. Volba mezi nimi závisí především na tom, zda systém potřebuje přepínat průtok mezi větvemi nebo propojovat několik cest pro směšování a distribuci.

Tabulka spíše popisuje obecné principy návrhu, než aby zaručovala pracovní sekvenci každého ventilu. Výrobci mohou nabízet různá uspořádání koulí, konfigurace sedadel a polohy dorazu.

Pro aplikace, kde musí dva zdroje kapaliny zůstat oddělené, může být vhodné provedení L-portu, pokud jeho schválený průtokový diagram potvrzuje požadovanou izolaci. Tam, kde je nutná současná komunikace mezi několika porty, může být vhodnější provedení T-portu.

Další informace naleznete v produktových informacích výrobce o třícestném kulovém ventilu s L-portem, než dokončíte výběr.

Jaké jsou hlavní výhody?

1. Flexibilní směrování toku

Ventil L-port umožňuje operátorům přepínat mezi určenými větvemi potrubí bez instalace samostatných ventilů v každém bodě přepínání. To může zjednodušit uspořádání zařízení používaného pro přenos tekutiny, výběr zdroje a směrování procesu.

2. Prostorově efektivní návrh potrubí

Kombinace více průtokových připojení v jednom těle ventilu může snížit počet jednotlivých komponent požadovaných ve vhodných instalacích. Méně komponentů může také znamenat méně spojovacích bodů, které vyžadují kontrolu, ačkoliv celkový návrh systému určuje skutečné úspory.

3. Možnosti materiálů z nerezové oceli

Konstrukce z nerezové oceli může poskytnout užitečnou odolnost proti korozi v kompatibilních průmyslových prostředích. Vhodná jakost závisí na procesním médiu, koncentraci chloridů, čistících chemikáliích, teplotě a dalších provozních podmínkách. Výběr materiálu by měl být založen na ověřené kompatibilitě spíše než na předpokladu, že všechny nerezové oceli fungují stejně.

4. Přístup pro údržbu prostřednictvím třídílné konstrukce

Třídílné tělo může usnadnit vnitřní kontrolu a servis, protože ventil lze demontovat podle postupů výrobce. Poté, co je potrubí izolováno, odtlakováno, vypuštěno a zajištěno, může kvalifikovaný personál údržby zkontrolovat součásti, které lze opravit, a v případě potřeby vyměnit kompatibilní sedla nebo těsnění.

5. Prodloužené konce pro přivařování na tupo pro specifické instalace

Prodloužené konce přivařené na tupo mohou poskytnout dodatečnou vůli během svařování potrubí, zejména v uspořádáních zahrnujících izolaci nebo podzemní potrubí. Správná instalace zůstává zásadní: postupy svařování musí kontrolovat přívod tepla, aby nedošlo k poškození sedel, těsnění nebo jiných vnitřních součástí citlivých na teplotu.

Kde se používají kulové ventily L-Port?

Díky schopnosti přesměrovat průtok je tato konfigurace ventilu užitečná v několika průmyslových odvětvích. Jeho vhodnost závisí na procesním médiu, tlaku, teplotě, uspořádání připojení a požadovaném uzavíracím výkonu.

• Petrochemické zpracování:Přepínání kompatibilních procesních toků mezi určenými větvemi potrubí.
• Ropné a plynové systémy:Výběr alternativních tras průtoku v aplikacích, kde je vhodný tlakový jmenovitý tlak ventilu a kompatibilita materiálu.
• Tepelné energetické systémy:Přesměrování kompatibilních tekutin mezi procesními okruhy nebo připojeními zařízení.
• Úprava vody:Přepínání toků vody mezi vybranými čistícími linkami nebo větvemi systému.
• Průmyslové vybavení:Změna trasy přívodu tekutiny pro podporu různých provozních režimů nebo uspořádání údržby.

Například instalace na úpravu vody může používat L-port ventil pro výběr mezi dvěma určenými trasami toku. Během návrhu systému by měli technici před uvedením ventilu do provozu ověřit mapu portu, zamýšlený stav izolace a důsledky změny průtokové cesty.

Ne každý třícestný kulový ventil je vhodný pro každou kapalinu nebo provozní podmínky. Abrazivní částice, viskózní média, korozivní chemikálie, vysoký diferenční tlak a zvýšené teploty mohou ovlivnit životnost sedla a výkon těsnění. Ventil musí být vybrán pro skutečnou službu, nikoli pouze pro průmyslový název.

Jak vybrat správný ventil

Nákup třícestného kulového ventilu zahrnuje více než jen přizpůsobení jmenovitého průměru potrubí. Spolehlivý proces výběru by měl začít u požadované průtokové funkce a pokračovat přes kompatibilitu materiálu, mechanické jmenovité hodnoty, instalační rozměry a požadavky na údržbu.

1. Definujte požadovaný vzor toku

Identifikujte společný port, alternativní větve a každou požadovanou provozní polohu. Získejte vývojový diagram výrobce a ověřte, které porty jsou připojeny a které jsou izolovány v každé poloze.

2. Potvrďte požadavky na tlak a teplotu

Zkontrolujte jmenovitý provozní tlak při skutečné provozní teplotě. Jmenovité hodnoty tlaku se mohou měnit s teplotou a výběrem materiálu, takže maximální hodnota tlaku by nikdy neměla být uvažována nezávisle na specifikovaných podmínkách.

3. Vyberte Kompatibilní materiály tělesa a těsnění

Porovnejte procesní médium s navrhovanými materiály tělesa, koule, vřetene, sedla a těsnění. Sedadla na bázi PTFE a zesílené varianty PTFE mají různé mechanické a tepelné vlastnosti. Chemická kompatibilita a povolený servisní rozsah výrobce by měly být potvrzeny pro každou aplikaci.

4. Zkontrolujte Standard připojení

Ověřte zadaný typ připojení, rozměry a příslušnou normu. U instalací svarem na tupo si přečtěte přípravu konce a rozměrové výkresy. Závitové a svařované spoje nejsou zaměnitelné bez vhodně navrženého uspořádání potrubí.

5. Rozhodněte se pro ruční nebo automatický provoz

Pro občasné změny trasy může stačit ruční rukojeť. Pokud je vyžadováno časté spínání nebo dálkové ovládání, zeptejte se, zda je k dispozici kompatibilní pneumatický nebo elektrický pohon. Ověřte provozní točivý moment, požadovaný zdvih, zpětnou vazbu polohy a požadovanou odezvu při výpadku napájení nebo přívodu vzduchu.

6. Vyhodnoťte potřeby inspekce a dokumentace

U kritických služeb vyjasněte identifikaci materiálu, dokumentaci tlakových zkoušek, kontrolu rozměrů, sledovatelnost a jakékoli požadavky na přijetí specifické pro daný projekt. Tyto záznamy pomáhají nákupním týmům a technikům ověřit, zda dodaný ventil odpovídá schválené specifikaci.

Technické specifikace ke kontrole

Publikované informace o produktu společnosti Shangtai poskytují užitečný výchozí bod pro hodnocení třícestného kulového ventilu s L-portem s třídílným tělem a prodlouženými konci přivařenými na tupo. Níže uvedené hodnoty popisují konfiguraci odkazovaného produktu a měly by být před nákupem potvrzeny podle nabídky a aktuálního schváleného datového listu.

Tyto údaje nejsou univerzálními hodnotami pro všechny ventily s kanálem L. Stránka produktu také pojednává o alternativních materiálech a konfiguracích těsnění. Kupující by si pro svou objednávku měli vyžádat nejnovější technický výkres a písemné potvrzení tlakově-teplotní obálky, detaily připojení a materiálové složení.

Doporučení pro instalaci a údržbu

Správná instalace a plánovaná údržba pomáhají zachovat výkon ventilu a zkracovat prostoje, kterým se lze vyhnout. Následující postupy jsou užitečné pro týmy inženýrů, uvádění do provozu a údržby.

• Před instalací zkontrolujte:Zkontrolujte těleso ventilu, přivařovací konce, ovládací mechanismus a ochranný obal, zda nejsou poškozené nebo znečištěné.
• Ověřte směr proudění:Před připojením ventilu porovnejte skutečné uspořádání portů se schváleným schématem potrubí.
• Použijte vhodné postupy svařování:U provedení s tupým svarem dodržujte kvalifikované postupy a řiďte tepelný příkon v souladu s pokyny výrobce.
• Otestujte provozní sekvenci:Je-li to bezpečné a vhodné, ověřte před zavedením procesního média polohy rukojeti a indikace dráhy průtoku.
• Zabraňte nebezpečné údržbě:Před demontáží izolujte ventil, uvolněte tlak, vypusťte nebezpečný obsah a dodržujte místní blokovací a bezpečnostní postupy.
• Zkontrolujte sedadla a těsnění:V intervalech vhodných pro servis kontrolujte opotřebení, chemické poškození, úniky a provozní potíže.
• Uchovávejte technické záznamy:Dokumentujte kontroly, výměny, výsledky testů a jakékoli změny provozních podmínek.

Kulové ventily jsou obecně určeny pro provoz on-off a směrování toku, nikoli pro trvalé škrcení, pokud výrobce výslovně neschválí tuto povinnost. Provoz ventilu v nevhodné částečně otevřené poloze může za určitých podmínek zvýšit turbulence, erozi nebo poškození sedla.

Často kladené otázky

1. Jaká je hlavní funkce třícestného kulového ventilu L Port?

Jeho primární funkcí je přesměrování tekutiny mezi vybranými větvemi potrubí. Průchod ve tvaru L uvnitř koule spojuje určené porty podle orientace ventilu. Pro potvrzení přesné pracovní sekvence a izolační schopnosti je třeba nahlédnout do schváleného vývojového diagramu.

2. Jaký je rozdíl mezi kulovým ventilem L a T?

Konstrukce L-portu se používá hlavně pro přepínání toku nebo přesměrování mezi vybranými porty. Konstrukce T-portu nabízí další vzory připojení a umožňuje všem třem portům komunikovat současně. Správná volba závisí na požadované procesní funkci a konfiguraci portu výrobce.

3. Může třícestný kulový ventil s L-portem úplně uzavřít průtok?

Některé konstrukce L-portu zahrnují polohu všech portů zavřené, zatímco jiné mají odlišné provozní uspořádání. Úplná izolace musí být potvrzena z průtokového diagramu konkrétního ventilu a specifikace těsnění. Tam, kde je izolace kritická z hlediska bezpečnosti, ověřte požadovaný únikový výkon a zda je nutné další izolační zařízení.

4. Které materiály jsou vhodné pro kulový ventil s L-portem?

Výběr materiálu závisí na kapalině, vystavení korozi, tlaku, teplotě a požadavcích na čištění. Třídy nerezové oceli jako 304 nebo 316 mohou vyhovovat mnoha aplikacím, zatímco pro určité služby mohou být vhodná sedadla na bázi PTFE nebo zesílená sedadla. Kompletní smáčená kombinace materiálů musí být zkontrolována z hlediska kompatibility.

5. Jaké informace jsou potřebné k vyžádání nabídky?

Uveďte jmenovitou velikost ventilu, požadované uspořádání portů, typ připojení, tlakové a teplotní podmínky, procesní médium, preferované materiály, množství a provozní metodu. Výkresy potrubí, požadované pořadí toků a požadavky na kontrolu specifické pro projekt mohou dodavateli pomoci potvrdit vhodnou konfiguraci.

6. Proč uvažovat o třídílném ventilu s prodlouženými přivařovacími konci?

Třídílná konstrukce může zjednodušit přístup k opravitelným vnitřním součástem, v souladu s postupem údržby výrobce. Prodloužené konce přivařené na tupo mohou poskytnout dodatečnou vůli pro svařování a mohou vyhovovat určitým uspořádáním izolovaného nebo podzemního potrubí. Před objednávkou je třeba zkontrolovat rozměry a způsob instalace.

Závěr: Správné rozhodnutí o řízení toku

Třícestný kulový ventil s L-portem může poskytnout praktické řešení pro přepínání kapaliny mezi určenými větvemi potrubí. Jeho účinnost závisí na výběru správného uspořádání portů, ověření tlakových a teplotních limitů, výběru kompatibilních materiálů a zajištění, aby pracovní polohy ventilu odpovídaly procesním požadavkům. Konstrukční detaily, jako je třídílné tělo a prodloužené konce přivařené na tupo, mohou také ovlivnit plánování instalace a dlouhodobou údržbu.

Shangtai nabízí informace o produktech a možnosti konfigurace na podporu výběru průmyslových ventilů. Pokud porovnáváte konstrukce L-portu, plánujete nový potrubní systém nebo vyměňujete stávající ventil, projděte si specifikace L-portu pro třícestný kulový ventil a připravte si provozní požadavky před zadáním objednávky. Kontaktujte náš tým, abychom projednali vaši aplikaci, potvrdili technické podrobnosti a vyžádali si vhodnou cenovou nabídku. Prosímkontaktujte násdnes prozkoumat ventilová řešení přizpůsobená vašim potřebám průmyslového řízení průtoku.
