Kulový ventil z kované nerezové oceli s přírubou třídy 150

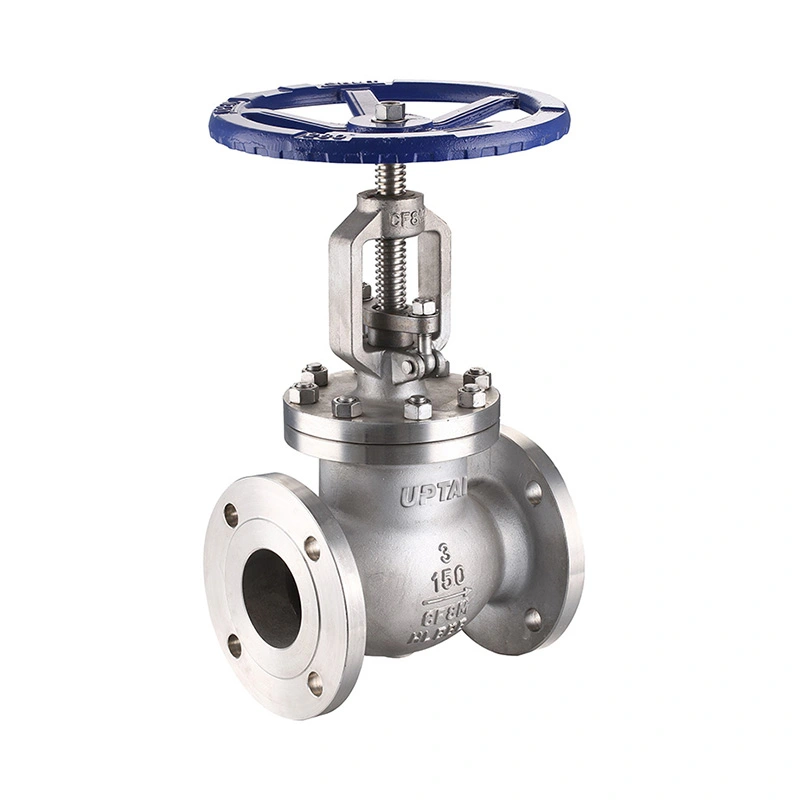

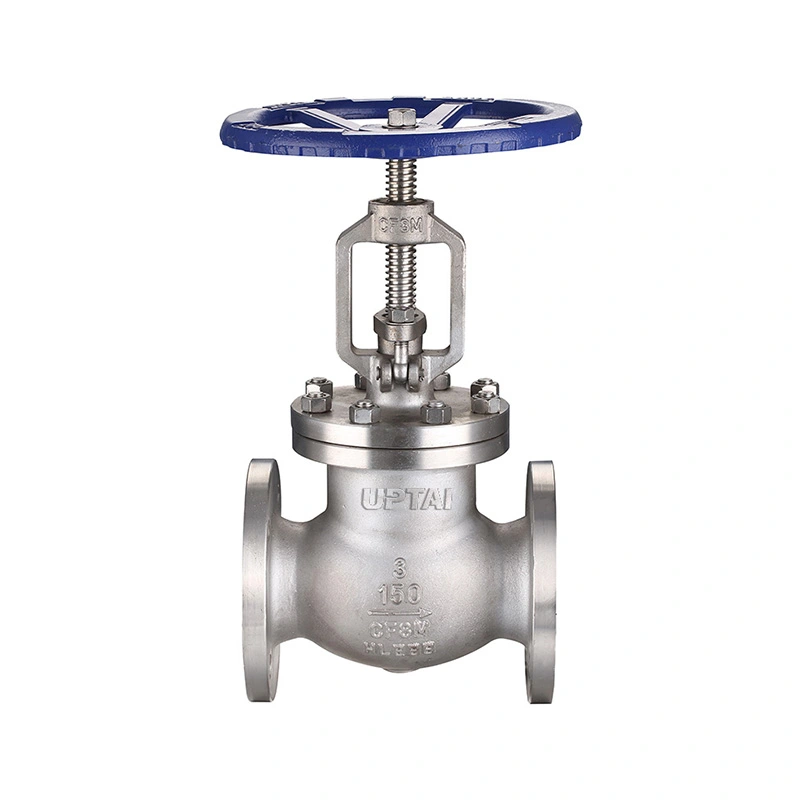

Kulový ventil z kované nerezové oceli s přírubou třídy 150 je kovaný kulový ventil z nerezové oceli pro průmyslové potrubí a procesní zařízení. Pro uzavírání a regulaci průtoku používá lineárně se pohybující kotouč s přírubovými konci kompatibilními s RF a ovládáním ručním kolem. Ventil je k dispozici ve velikostech 1/2" až 2" s materiálovými možnostmi F304 a F316.

Materiály kovaného tělesa, kotouče, vřetene a sedla lze volit podle pracovního média, tlaku a teploty. Specifikace ventilu také zahrnuje požadavky NACE MR0175 / ISO 15156 na použitelné provozní podmínky.

Hlavní rozměry

Stavební a servisní podmínky

Tělo ventilu je vyrobeno z kované nerezové oceli ASTM A182 F304 nebo F316. Kotouč se pohybuje podél osy ventilu a uzavírá se proti sedlu. Otáčením ručního kola se mění poloha disku, což umožňuje použití ventilu pro uzavření nebo regulované nastavení průtoku.

Disk je k dispozici v ASTM A182 F304 nebo ASTM A182 F316 s možností STL#6, jak je uvedeno ve specifikaci. Představec a sedlo jsou k dispozici v provedení F304 nebo F316. Výběr materiálu by měl brát v úvahu procesní kapalinu, koncentraci, provozní teplotu a podmínky koroze.

Ventil je hodnocen CL150 s uvedeným maximálním pracovním tlakem 285 PSI. Uvedený teplotní rozsah je -29 ℃ + 425 ℃. Skutečný přípustný tlak by měl být porovnán s příslušným jmenovitým tlakem a teplotou při provozní teplotě.

Přírubové připojení a aplikace

Kulový ventil z kované nerezové oceli s přírubou třídy 150 používá přírubové konce kompatibilní s RF s ASME B16.5 specifikovaným pro standard připojení. Přírubové připojení umožňuje přišroubování ventilu k odpovídající přírubě potrubí a jeho odstranění, když je nutná kontrola nebo údržba.

Před montáží zkontrolujte velikost příruby, tlakovou třídu, těsnění, šrouby a stavební rozměry. Potrubí by mělo být správně vyrovnáno, aby se zabránilo nadměrnému mechanickému zatížení spoje ventilu.

Ventil lze použít v ropě a plynu, petrochemii, chemickém zpracování, průmyslových zařízeních a dalších potrubních systémech, kde je vyžadována konstrukce z nerezové oceli a ruční ovládání průtoku. Vhodná média mohou zahrnovat vodu, páru, vzduch, olej a kompatibilní procesní tekutiny v rámci specifikovaných tlakových, teplotních a materiálových limitů.

Kulové ventily mají obvykle vyšší tlakovou ztrátu než přímé izolační ventily kvůli vnitřní cestě proudění. Tam, kde bude ventil použit pro plynulou regulaci průtoku, je třeba při dimenzování zvážit požadovaný průtok, tlakovou ztrátu a provozní frekvenci.

Výběr, testování a časté dotazy

Při objednávce uveďte velikost ventilu, tlakovou třídu, normu příruby, médium, provozní tlak, teplotu, materiály tělesa a obložení, množství a případné speciální požadavky na kontrolu nebo dokumentaci. Pro náhradní aplikace lze pro potvrzení konfigurace použít stávající výkresy ventilů, informace na typovém štítku nebo osobní rozměry.

Specifikace uvádí API 602 pro návrh a výrobu, ASME B16.10 pro osobní rozměry, ASME B16.34 pro jmenovité hodnoty tlaku a teploty a API 598 pro testování a kontrolu. Inspekce může zahrnovat ověření materiálu, kontrolu rozměrů, zkoušku skořepiny, zkoušku těsnosti sedla a závěrečnou provozní kontrolu podle příslušných požadavků.

Shangtai vyrábí průmyslové ventily ve Wenzhou, Zhejiang, Čína. Výroba zahrnuje obrábění, montáž, zkoušení a kontrolu, přičemž dokumentace k produktu je k dispozici dle požadavků zakázky.

1. K čemu slouží kovaný nerezový kulový ventil?

K ručnímu uzavření a regulaci průtoku slouží kovaný nerezový kulový ventil. Lineární pohyb kotouče umožňuje nastavení otvoru podle požadovaných podmínek proudění.

2. Jaký je rozdíl mezi kulovým ventilem a šoupátkem?

Kulový ventil používá kotouč, který se pohybuje směrem k sedlu a je vhodný jak pro uzavírání, tak pro regulaci průtoku. Šoupátko používá šoupátko, které se pohybuje svisle a obecně se používá pro izolační službu, když je plně otevřeno nebo plně zavřeno.

3. Lze vybrat materiály F304 a F316?

Ano. Specifikace uvádí možnosti ASTM A182 F304 a F316 pro tělo, představec a sedlo. Vhodný materiál by měl být zvolen podle média, teploty a korozních podmínek.

4. Jaké informace jsou potřebné pro výběr ventilu?

Klíčové informace zahrnují velikost ventilu, tlakovou třídu, normu příruby, médium, provozní tlak, teplotu, požadavky na materiál a jakékoli požadavky NACE nebo kontroly. Pro potvrzení výměny ventilu lze také poskytnout stávající výkresy.

5. Lze dodat i jiné materiály?

Ano. Další materiály jsou k dispozici na vyžádání. Požadovaná kombinace materiálů by měla být potvrzena podle provozního média, provozních podmínek a příslušných projektových specifikací.

6. Jakou funkci má přírubový spoj?

Přírubové připojení umožňuje přišroubování ventilu k odpovídajícím přírubám potrubí. Umožňuje také vyjmutí ventilu z potrubí za účelem kontroly nebo údržby bez řezání potrubí.

7. Co je to kovaný kulový ventil z nerezové oceli třídy 150 s přírubou?

Kombinuje kované tělo ventilu z nerezové oceli s přírubovými konci třídy 150 a kotoučovým mechanismem kulového ventilu. Je určen pro kompatibilní průmyslové kapaliny v rámci specifikovaných tlakových, teplotních a materiálových limitů.
