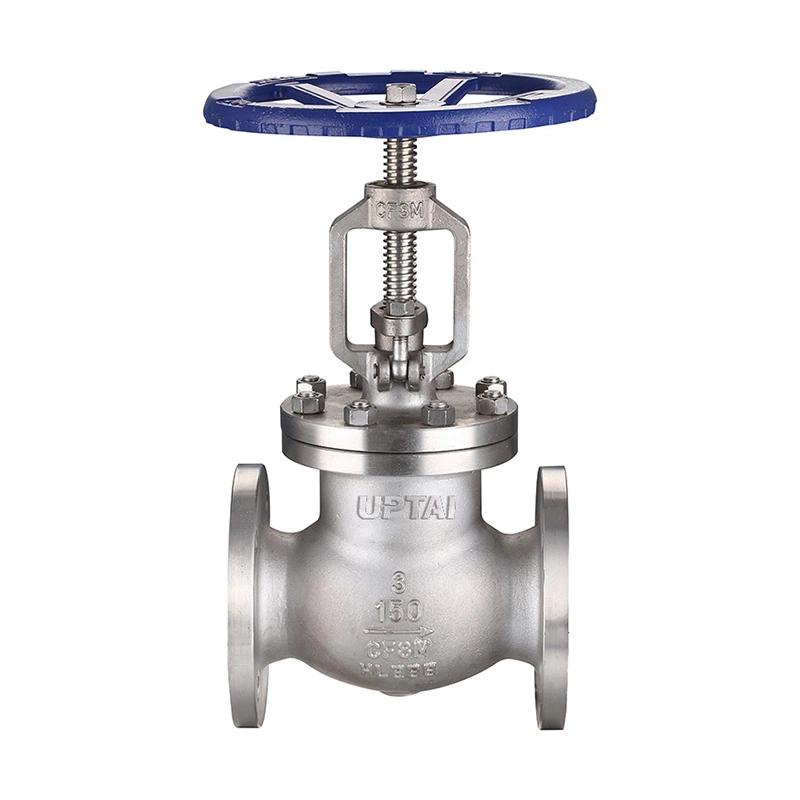

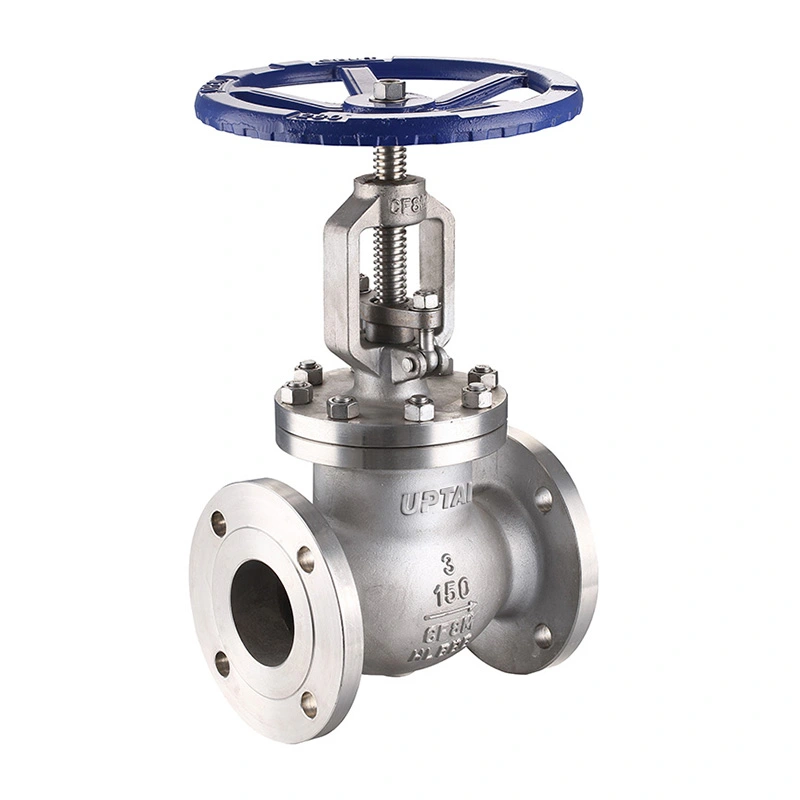

Standardní přírubový kulový ventil ANSI

Standardní přírubový kulový ventil ANSI je kulový ventil z nerezové oceli třídy 150 pro průmyslové potrubí, kde je vyžadována regulace průtoku a uzavření. Jeho kotouč se pohybuje směrem k sedlu a od něj, aby se změnila oblast průtoku, díky čemuž je ventil vhodný pro aplikace, které vyžadují více kontrolované nastavení průtoku než jednoduchý izolační ventil.

Shangtai dodává tento ventil s přírubovými konci kompatibilními s RF a ovládáním ručním kolem. Dostupná konfigurace zahrnuje materiály těla a kotoučů CF8/CF8M, představce F304/F316 a uvedené možnosti sedla. Ventil je k dispozici ve velikostech od 2" do 18" pro průmyslové potrubí a procesní zařízení.

Hlavní rozměry

Design ventilů

Disk a sedadlo

Kotouč se pohybuje podél osy ventilu a uzavírá se proti sedlu, aby zastavil průtok. Zvednutím kotouče se průtok zvětší, zatímco jeho snížením se průtok sníží nebo uzavře. Tento lineární pohyb umožňuje použití ventilu jak pro škrcení, tak pro uzavírání.

Materiály z nerezové oceli

Tělo a disk jsou k dispozici v ASTM A351 CF8 nebo CF8M. Možnosti představce zahrnují ASTM A182 F304 a F316. Uvedené materiály sedla jsou ASTM A182 F304 a ASTM A351 CF8M se stelitem 6. Vybraná kombinace materiálů by měla odpovídat procesnímu médiu a provozní teplotě.

Ovládání ručního kola

Ruční kolo umožňuje ruční ovládání polohy kotouče. Ventil lze otevřít, zavřít nebo nastavit do mezipolohy podle požadavku procesu. Pokud je ovládání ručního kola obtížné, ventil by neměl být nucen.

Přírubové připojení

Ventil používá přírubové konce kompatibilní s RF pro připojení k odpovídajícím přírubám potrubí. Specifikovaná norma připojení je ASME B16.5, zatímco rozměr tváří v tvář odpovídá uvedenému požadavku ASME B16.10.

Přírubová instalace umožňuje vyjmutí ventilu z potrubí bez řezání potrubí. Před montáží zkontrolujte velikost příruby, tlakovou třídu, těsnění, šrouby a stavební rozměry. Potrubí by mělo být správně vyrovnáno, aby nedocházelo k nadměrnému mechanickému zatížení ventilu.

Tlak a teplota

Ventil je specifikován jako CL150 s maximálním pracovním tlakem 285 PSI. Jmenovitý tlak-teplota se liší podle materiálu a provozní teploty, takže při výběru ventilu je třeba vzít v úvahu skutečné provozní podmínky.

Uvedený teplotní rozsah je -29°C až +120°C. Sedlo a další těsnicí součásti jsou zvláště důležité, když je ventil používán v blízkosti teplotních limitů.

U páry, horké vody, oleje, plynu a chemikálií je třeba zkontrolovat teplotu média, tlak a kompatibilitu materiálu s vybranou konfigurací ventilu.

Služba NACE

Specifikace zahrnuje NACE MR0175 / ISO 15156. Tam, kde je ventil určen pro kyselé aplikace, musí jakosti materiálu a příslušné požadavky NACE odpovídat skutečným provozním podmínkám.

Pro takové aplikace může projektová specifikace také definovat požadavky na stav materiálu, tvrdost, kontrolu a podpůrnou dokumentaci.

Aplikace

Parní a inženýrské sítě:Používá se k nastavení průtoku a uzavření v kompatibilním potrubí pro páru, kondenzát a užitkové potrubí.

Ropa a plyn:Používá se v procesních a inženýrských vedeních, kde je vyžadována ruční regulace průtoku nebo izolace.

Petrochemické systémy:Vhodné pro kompatibilní oleje, plyny a procesní kapaliny, kde je vyžadováno škrcení nebo uzavření.

Úprava vody:Používá se v procesních a užitkových potrubích pro řízení kompatibilní vody a kapalných médií.

Výroba energie:Použitelné pro vybrané pomocné a užitkové potrubí ve specifikovaném rozsahu tlaku a teploty.

Obecné průmyslové potrubí:Používá se na procesních zařízeních, čerpacích systémech a dalších potrubích vyžadujících ruční nastavení průtoku.

Výběr a instalace

Výběr ventilu začíná velikostí potrubí, tlakovou třídou, médiem, provozním tlakem a teplotou. Materiály těla, kotouče, představce a sedla se pak vybírají podle provozních podmínek.

V případě výměnných aplikací je třeba před objednáním porovnat stávající velikost ventilu, rozměry příruby, délku tváří v tvář a provozní uspořádání s novým ventilem.

Během instalace udržujte čela přírub v čistotě a použijte předepsané těsnění a šrouby. Po instalaci ventilu zkontrolujte funkci ručního kola a ujistěte se, že kotouč se může pohybovat v celém svém rozsahu bez abnormálního odporu.

Testování a inspekce

Kontrola materiálu

Materiály karoserie a obložení jsou kontrolovány podle specifikovaných tříd a informací o objednávce. V případě potřeby lze dodat záznamy o materiálu.

Rozměrová kontrola

Osobní rozměry, rozměry přírub a další klíčové obráběcí rozměry jsou kontrolovány podle příslušné specifikace produktu.

Testování tlaku a sedla

Zkoušky skořepiny a sedadla se provádějí podle specifikovaných požadavků na kontrolu. Výsledky zkoušek a akceptační kritéria mohou být zdokumentována podle požadavků objednávky.

Závěrečná kontrola

Ventil je před expedicí zkontrolován na stav těla, povrchy přírub, chod ručního kola, identifikační označení a celkovou montáž.

Obal

Čela přírub a další spojovací plochy jsou před zabalením chráněny. Ventil je zabalen podle velikosti a způsobu přepravy, aby se snížilo riziko nárazu a kontaminace během přepravy.

Exportní obaly mohou zahrnovat kartony, ochranné materiály a překližkové obaly podle rozměrů ventilu a přepravních požadavků. Označení produktu a přepravní doklady lze připravit dle objednávky.

FAQ

Q1: K čemu se používá standardní přírubový kulový ventil ANSI?

Standardní přírubový kulový ventil ANSI se používá pro regulaci a uzavírání kompatibilních kapalin v průmyslovém potrubí. Konstrukce kotouče a sedla umožňuje nastavení průtoku během provozu, takže je vhodný pro aplikace, kde je vyžadována regulace průtoku.

Q2: Jaký je rozdíl mezi kulovým ventilem a šoupátkem?

Kulový ventil používá kotouč, který se pohybuje směrem k sedlu a běžně se používá pro škrcení a nastavení průtoku. Šoupátko posouvá šoupátko pryč z průtokové cesty a obecně se používá spíše pro izolaci než pro nepřetržité škrcení.

Q3: Proč se na tomto ventilu používají přírubové konce?

Přírubové konce zajišťují šroubové připojení k potrubí a umožňují demontáž ventilu za účelem údržby bez řezání potrubí. Běžně se používají na průmyslových potrubních systémech, kde jsou vyžadovány normalizované rozměry přírub.

Q4: Jaké materiály jsou k dispozici?

Uvedená konfigurace zahrnuje CF8/CF8M pro tělo a kotouč, F304/F316 pro představec a specifikované možnosti materiálu sedla. Jiné materiály lze uvažovat podle provozního média a teploty.

Q5: Může být ventil použit pro páru?

Ano, za předpokladu, že tlak, teplota a konfigurace materiálu jsou v rámci specifikovaných provozních limitů. Sedlo a těsnicí materiály by měly být zkontrolovány na skutečné podmínky páry.

Q6: Jaké informace jsou potřebné k výběru správného ventilu?

Důležité informace zahrnují velikost potrubí, tlakovou třídu, normu příruby, médium, provozní tlak, teplotu, požadavky na materiál a jakékoli požadavky NACE nebo specifické pro projekt.

Q7: Jak by měl být ventil udržován?

Při běžné údržbě zkontrolujte ruční kolo, vřeteno, ucpávkovou oblast, přírubové spojení a stav těsnění. Pokud dojde k úniku nebo abnormálnímu provoznímu odporu, izolujte a odtlakujte potrubí před kontrolou.
