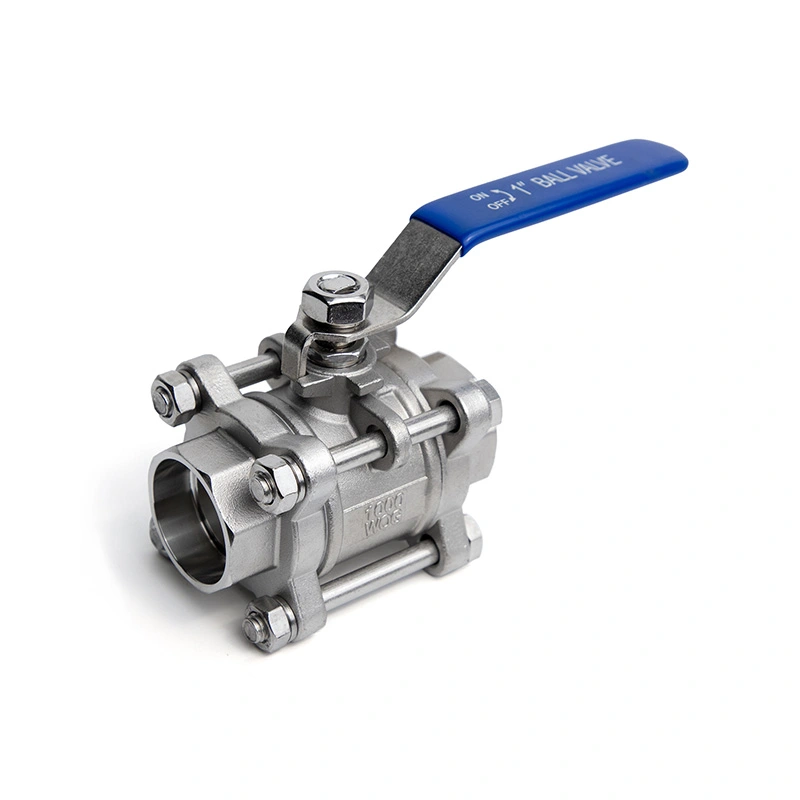

3PC kulový ventil z nerezové oceli se svařovanými konci

Kulový ventil 3PC z nerezové oceli s hrdlovými svařovanými konci kombinuje třídílné tělo z nerezové oceli s hrdlovými svařovanými konci pro kompaktní a trvalé potrubní spoje. Jeho konstrukce s děleným tělem umožňuje přístup k vnitřním těsněním a dalším servisním součástem poté, co je ventil izolován a odtlakován. Průtokový kanál s plným portem podporuje nízký průtokový odpor, zatímco konstrukce s kuličkou a sedlem poskytuje obousměrné uzavření pro kompatibilní kapaliny. Je vhodný pro vysokotlaké potrubí v ropě a plynu, chemické zpracování, úpravu vody a další průmyslové systémy.

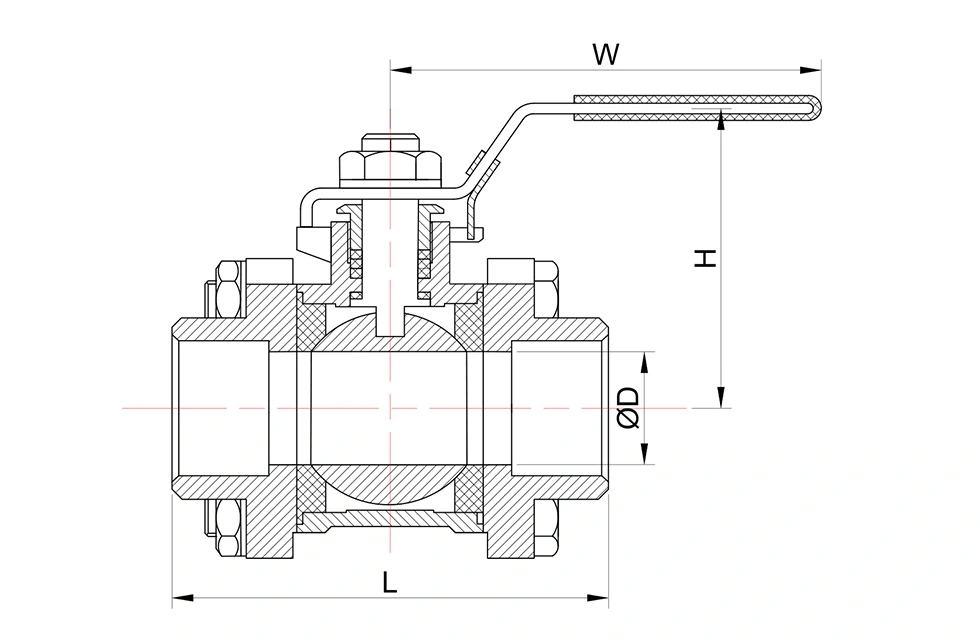

Hlavní rozměry

* N: Závitové konce podle ANSl B 2.1 NPT
* B: Konce závitů podle BS21 BSP

KvHODNOTY

Kv (m3/h) = Průtok vody v kubických metrech za hodinu, který způsobí pokles tlaku na ventilu o 1 bar.

Funkce a klíčové vlastnosti ventilů

1. Socket-Weld Connection

Konce hrdlového svaru jsou opracovány na specifikované připojovací rozměry pro svařovanou instalaci s kompatibilním potrubím. Toto spojení se běžně používá na průmyslových linkách s malým průměrem, kde je vyžadován trvalý spoj mezi potrubím a ventilem. Svařování by se mělo řídit příslušnými specifikacemi a postupem potrubí.

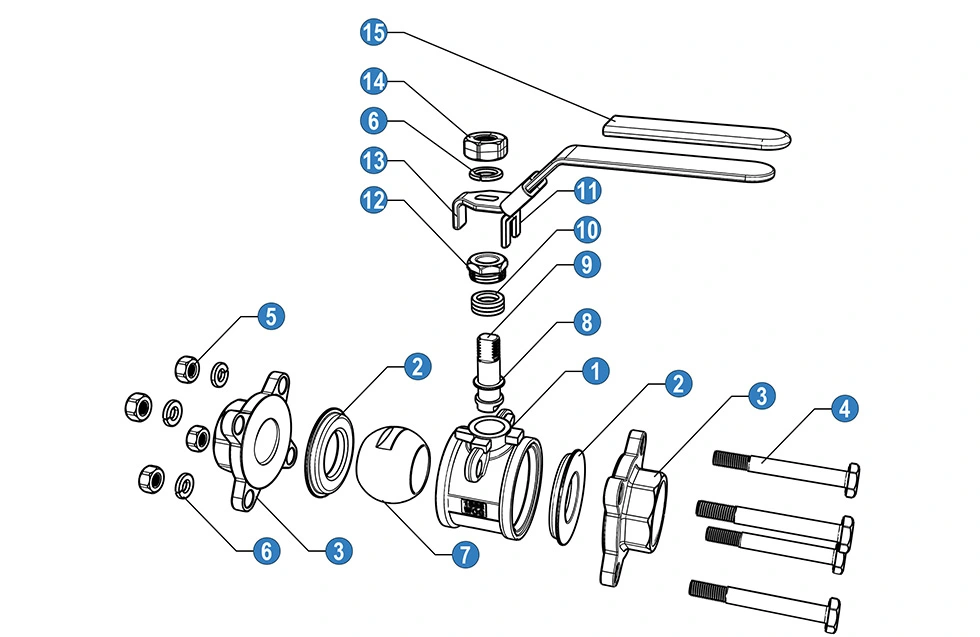

2. Třídílné tělo

Třídílné šroubované tělo umožňuje přístup k vnitřním součástem ventilu poté, co bylo potrubí izolováno a odtlakováno. Těsnění a další opravitelné díly lze zkontrolovat nebo vyměnit bez výměny kompletní sestavy ventilu.

3. Těsnění koule a sedla

Kulička se otáčí proti sedlu, aby otevřela nebo uzavřela průtokový kanál. Ventil zajišťuje uzavření v obou směrech proudění, pokud jsou zvolené sedlo a těsnicí materiály vhodné pro provozní podmínky. Průtokový kanál také umožňuje tekutině procházet ventilem s omezenou překážkou, když je plně otevřen.

4. Konstrukce z nerezové oceli

Konstrukce z nerezové oceli je k dispozici pro aplikace zahrnující kompatibilní vodu, olej, plyn a chemická média. Výběr materiálu by měl brát v úvahu složení kapaliny, koncentraci, provozní teplotu, tlak a korozní podmínky.

O Shangtai

Shangtai sídlí v Wenzhou, Zhejiang, Čína a vyrábí průmyslové ventily pro domácí a exportní trhy. Její výrobní aktivity zahrnují obrábění, montáž ventilů, tlakové zkoušky, kontrolu a značení výrobků.

Systém managementu kvality je certifikován podle ISO 9001 a pro příslušné produkty je k dispozici CE dokumentace. Inspekce může zahrnovat vstupní kontroly materiálu, kontrolu během procesu, kontrolu dokončeného ventilu a kontroly před odesláním podle požadavků objednávky.

Pro kulové kohouty s hrdlovým svarem lze dodat různé konfigurace připojení podle požadovaných rozměrů a platných norem. Pro specifické požadavky jsou k dispozici konfigurace hrdlového svaru typu A a typu B s připojovacími rozměry potvrzenými před výrobou.

FAQ

1. Jaký je rozdíl mezi hrdlovým a závitovým spojem?

Hrdlové svarové spoje používají svařovaný spoj mezi ventilem a potrubím, zatímco závitové spoje se spoléhají na odpovídající trubkové závity. Konce s hrdlovým svarem jsou běžně určeny pro potrubí s malým průměrem, kde je vyžadováno trvalé svařované spojení. Vhodné připojení závisí na normě potrubí, tlaku, teplotě a požadavcích na instalaci.

2. Jsou k dispozici různé konfigurace hrdlového svaru?

Ano. Podle požadovaných rozměrů a platných norem potrubí lze dodat různé konfigurace hrdlového svaru. Požadavky na typ připojení a rozměry by měly být potvrzeny před výrobou, zejména u náhradních ventilů a exportních projektů.

3. Lze ventil otevřít kvůli vnitřní údržbě?

Ano. Třídílné tělo lze oddělit poté, co bylo potrubí izolováno a odtlakováno, což umožňuje kontrolu nebo výměnu vnitřních těsnění a dalších opravitelných součástí. Ventil by se neměl rozebírat, pokud je potrubí pod tlakem.

4. Jaké dokumenty jsou k ventilu k dispozici?

Pro příslušné konfigurace lze poskytnout dokumentaci ISO 9001 a CE. Materiálovou dokumentaci, kontrolní záznamy, protokoly o zkouškách a výkresy výrobků lze dodat také dle požadavků zakázky a projektu.

5. Jaké aplikace jsou vhodné pro 3PC kulový ventil z nerezové oceli se svařovanými konci?

Ventil lze použít pro kompatibilní kapaliny v ropě a plynu, petrochemii, chemickém zpracování, úpravě vody, výrobě energie a obecných průmyslových potrubích. Materiál, sedlo a těsnicí komponenty by měly být vybrány podle aktuálního média, tlaku a teploty.

6. Jaké informace jsou vyžadovány pro výběr ventilu?
