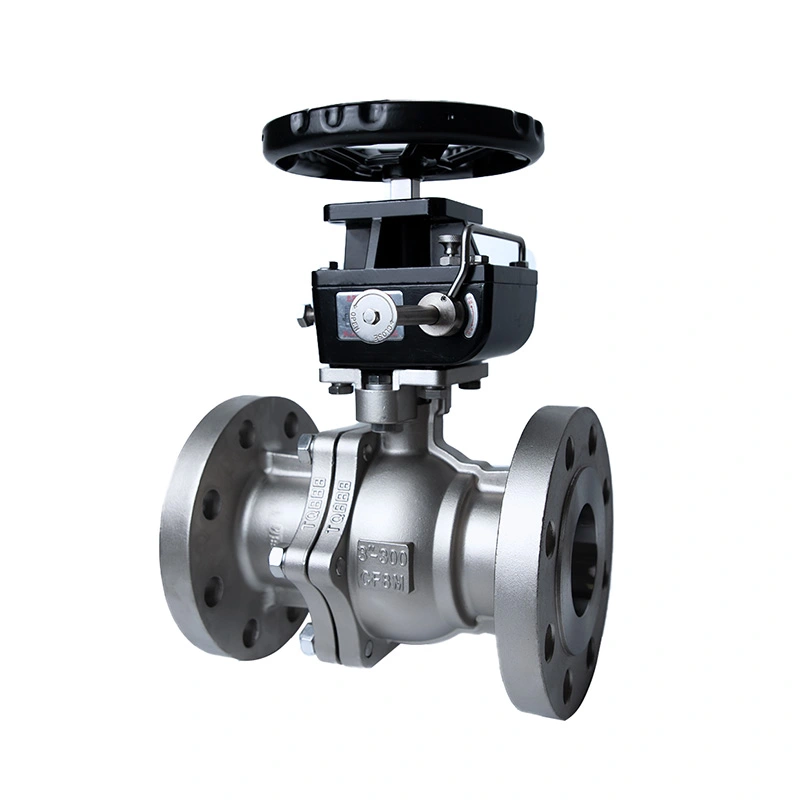

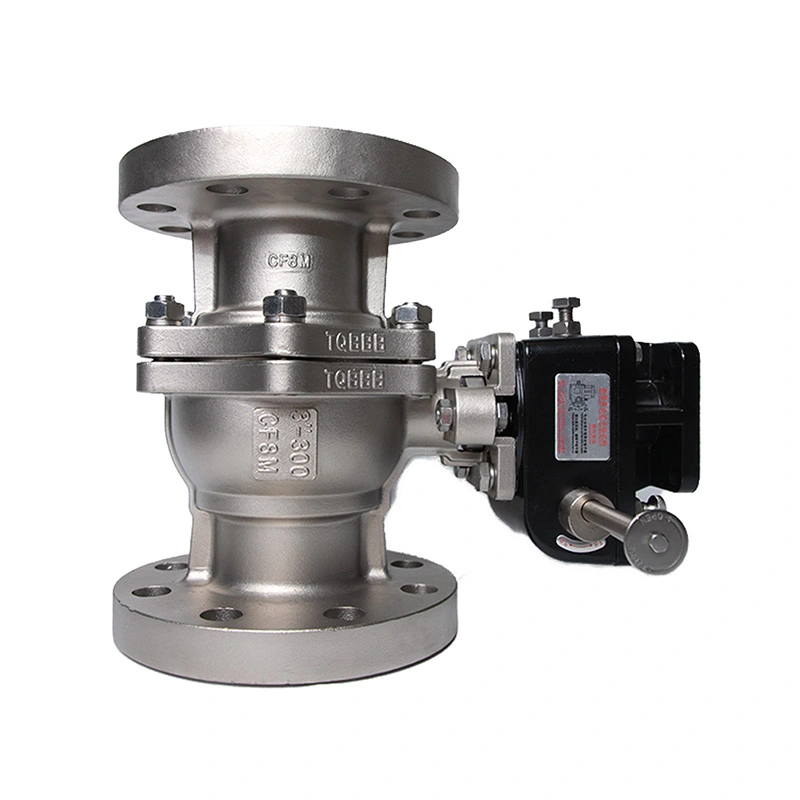

ANSI 300LB přírubový kulový ventil se základnou ISO 5211 pro pohon

Přírubový kulový ventil ANSI 300LB se základnou ISO 5211 pro pohon je konfigurován pro izolaci průmyslového potrubí, kde je vyžadován přírubový ventil třídy 300 a provoz připravený pro pohon. Jeho tlaková hranice a vnitřní komponenty z nerezové oceli jsou určeny pro uvedený rozsah tlaků a teplot, přičemž konfiguraci ventilu lze přizpůsobit ručnímu, pneumatickému nebo elektrickému ovládání podle aplikace.

Shangtai vyrábí průmyslové kulové kohouty ve Wenzhou, Zhejiang, Čína, s obráběním, montáží, tlakovou zkouškou, kontrolou a konečnou přípravou prováděnou podle příslušných požadavků na produkt. U projektových zakázek mohou být rozměry ventilů, konfigurace materiálu, požadavky na pohon, výkresy a technická dokumentace potvrzeny před výrobou.

Hlavní rozměry

Konstrukce ventilu a výběr materiálu

Ventil používá tělo z nerezové oceli s konstrukcí ASTM A351 CF8M (316), zatímco koule a vřeteno jsou specifikovány jako ASTM A182 F316. Tyto materiály poskytují konzistentní konfiguraci z nerezové oceli pro tlakovou hranici a hlavní smáčené součásti. Sedlo RPTFE, sestávající z PTFE s 15% plnivem, je vybráno pro uvedený provozní rozsah a před objednáním by mělo být potvrzeno podle skutečného procesního média a teploty.

Tělo z nerezové oceli

Těleso ASTM A351 CF8M (316) tvoří hlavní strukturu ventilu obsahující tlak. Konstrukce z nerezové oceli může být zvažována pro průmyslová média, kde jsou důležitými faktory výběru materiálová kompatibilita a odolnost proti korozi.

316 Kulička a představec

Kulička a představec používají materiál ASTM A182 F316 podle uvedené konfigurace. Kulička poskytuje čtvrtotáčkový ovládací prvek průtoku, zatímco dřík přenáší provozní moment z rukojeti nebo ovladače na kouli.

Sedlo RPTFE

Sedlo RPTFE poskytuje těsnicí rozhraní kolem koule. Výběr sedla by měl být kontrolován podle média, provozní teploty, tlaku a požadovaných provozních podmínek, protože kompatibilita sedel ventilu se může u různých procesních kapalin lišit.

Konfigurace přírubového kulového ventilu třídy 300

Konfigurace třídy 300 je určena pro potrubní systémy vyžadující vyšší tlakovou třídu než třída 150. Uvedený maximální tlak je 740 PSI, ale přípustný pracovní tlak by neměl být určen pouze z nominální třídy. Skutečná tlaková kapacita závisí na velikosti ventilu, materiálu, teplotě a příslušném jmenovitém tlaku a teplotě.

RF přírubové konce poskytují šroubové spojení s odpovídajícími potrubními přírubami. Při výběru je třeba zkontrolovat jmenovitou velikost potrubí, rozměry přírub, tlakovou třídu, typ obložení, uspořádání těsnění, specifikaci šroubů a dostupný instalační prostor vůči potrubnímu systému.

ISO 5211 Montáž ovladače

Přírubový kulový ventil ANSI 300LB se základnou ISO 5211 pro pohon lze konfigurovat pro automatizovaný provoz prostřednictvím montážního rozhraní ISO 5211. Pohon by měl být vybrán spíše podle provozního momentu ventilu a skutečných provozních podmínek než pouze podle velikosti ventilu.

Pneumatické a elektrické pohony lze uvažovat pro automatické ovládání zapnutí/vypnutí. V závislosti na řídicím systému mohou být vyžadovány další součásti, jako jsou solenoidové ventily, koncové spínače, zařízení pro zpětnou vazbu polohy nebo polohovače. Před montáží je třeba ověřit dostupné montážní rozhraní, krouticí moment pohonu, úhel natočení, napájení nebo přívod vzduchu a řídicí signál.

Ruční provoz

Ruční ovládání lze použít tam, kde je ventil ovládán lokálně a není vyžadováno automatické ovládání. Způsob ovládání by měl být zvolen podle velikosti ventilu, montážní polohy, provozní frekvence a požadovaného provozního momentu.

Pneumatické ovládání

Pneumatické ovládání je vhodné pro systémy, kde je k dispozici stlačený vzduch a je vyžadován rychlý čtvrtotáčkový provoz. Krouticí moment pohonu by měl zahrnovat přiměřenou toleranci pro provozní podmínky ventilu a tření sedla.

Elektrické ovládání

Elektrické ovládání lze použít, když je třeba ventil integrovat do elektrického řídicího systému. Při výběru pohonu by měly být potvrzeny napětí, pracovní cyklus, krouticí moment, meze zdvihu, požadavky na zpětnou vazbu a podmínky prostředí.

Výrobní proces

1. Technické potvrzení

Před výrobou je zkontrolována požadovaná velikost ventilu, třída 300, materiály tělesa a obložení, pracovní médium, teplota, konfigurace sedla, rozměry připojení, způsob ovládání a požadavky na pohon. Výkresy a technické specifikace lze zkontrolovat, když je ventil součástí většího projektu potrubí nebo automatizace.

2. Příprava a kontrola materiálu

Vstupní materiály a nakupované komponenty jsou kontrolovány podle platných výrobních a kontrolních požadavků. Identifikaci materiálu, rozměry, stav povrchu a dokumentaci podpůrného materiálu lze zkontrolovat u zakázek vyžadujících sledovatelnost.

3. CNC obrábění

CNC obrábění se používá pro rozhraní tělesa ventilu, povrchy přírub, součásti koule a vřetene, těsnicí plochy, otvory pro šrouby a další přesné prvky. Kontrola rozměrů je důležitá pro udržení správného vyrovnání mezi tělem ventilu, připojením potrubí a provozními součástmi.

4. Příprava složky

Kuličky ventilů, těsnicí plochy, vřetena, sedla, těsnění, těsnění, spojovací prvky a další součásti jsou připraveny před montáží. Požadavky na povrchovou úpravu a čištění závisí na materiálu a zamýšlené aplikaci.

5. Montáž a kontrola během procesu

Vnitřní komponenty jsou sestaveny podle zadané konfigurace. Kontroly mohou zahrnovat vyrovnání vřetene, pohyb koule, instalaci těsnících součástí, rozměry přírub, sestavu těla a rozměry montážního rozhraní ovladače.

6. Tlakové a funkční testování

Hotové ventily jsou podrobeny příslušným tlakovým testům pláště a těsnosti sedla. Před uvolněním jsou také kontrolovány provozní funkce, podmínky související s kroutícím momentem, vzhled, značení a další specifikované položky kontroly.

7. Závěrečná kontrola a balení

Závěrečná kontrola zahrnuje identifikaci produktu, požadované dokumenty, stav ventilu, ochranné kryty, příslušenství a balení. Čela přírub a další nechráněné spojovací povrchy by měly být během přepravy chráněny, aby se snížilo riziko poškození při manipulaci.

Typické aplikace

Úprava vody a užitkové potrubí

Používá se pro izolaci v zařízeních na úpravu vody, užitkových potrubích, čerpacích systémech a souvisejících aplikacích průmyslové vody, pokud jsou vybrané materiály kompatibilní s provozním médiem.

Ropné a plynové systémy

Použitelné pro izolaci potrubí a připojení zařízení v ropných a plynových systémech, kde tlaková třída, specifikace materiálu, konfigurace sedla a příslušné normy splňují požadavky projektu.

Chemické zpracování

Lze specifikovat pro kompatibilní chemická procesní média. Výběr materiálu by měl vzít v úvahu chemické složení, koncentraci, teplotu, tlak a potenciální účinky na tělo, kouli, představec a sedlo.

Energetické a průmyslové procesní systémy

Díky přírubovému připojení a konfiguraci třídy 300 je tento ventil vhodný pro vybrané průmyslové procesy, potrubí a potrubí energetického systému, kde jsou vyžadována šroubová připojení potrubí a čtvrtotáčková izolace.

Úvahy o výběru a instalaci

Výběr ventilu by měl začít skutečnými provozními podmínkami spíše než samotnou jmenovitou velikostí potrubí. Před objednáním je třeba potvrdit následující informace:

Střední:Identifikujte kapalinu a zkontrolujte její kompatibilitu s materiály tělesa, koule, vřetene, sedla, těsnění a těsnění.

Tlak a teplota:Potvrďte normální a maximální provozní tlak, teplotní rozsah, kolísání tlaku a použitelné jmenovité hodnoty tlaku a teploty.

Přírubové připojení:Odpovídají velikosti příruby ventilu, třídě 300, RF obložení, uspořádání otvorů pro šrouby, typu těsnění a rozměrům příruby potrubí.

Konfigurace toku a portu:Ověřte, zda je vyžadována konstrukce s plným nebo redukovaným portem na základě průtokové kapacity, tlakové ztráty a požadavků na potrubí.

Pohon:U automatických ventilů uveďte požadovaný provozní moment, typ pohonu, napájení nebo přívod vzduchu, řídicí signál a požadavky na zpětnou vazbu.

Instalace:Příruby potrubí by měly být před šroubováním správně vyrovnány. Ventil by neměl být zatlačen do polohy, aby se kompenzovalo vychýlení potrubí, a ventil by měl během provozu zůstat ve svých specifikovaných mezích tlaku a teploty.

Testování a dokumentace

Kontrola ventilů může zahrnovat tlakovou zkoušku pláště, zkoušku těsnosti sedla, kontrolu rozměrů, provozní kontroly, vizuální kontrolu a ověření značení podle příslušných požadavků objednávky. API 598 je určeno pro testování a kontrolu tohoto ventilu.

Technická dokumentace může být poskytnuta podle konfigurace produktu a požadavků projektu. Dostupné dokumenty mohou zahrnovat datové listy produktu, rozměrové výkresy, informace o materiálu, záznamy o kontrolách a příslušnou dokumentaci zkoušek.

FAQ

Q1: K čemu se používá přírubový kulový ventil ANSI 300LB se základnou ISO 5211 pro pohon?

Přírubový kulový ventil ANSI 300LB se základnou ISO 5211 pro aktuátor se používá pro izolaci průmyslového potrubí a automatické zapínání a vypínání řízení kapaliny. Je vhodný pro kompatibilní vodní, ropné, plynové, chemické, užitkové a průmyslové aplikace v rámci specifikovaných tlakových, teplotních a materiálových limitů.

Q2: Znamená třída 300, že ventil může vždy pracovat při 300 psi?

Ne. Třída 300 je označení tlakové třídy spíše než pevná hodnota tlaku v psi. Přípustný pracovní tlak se liší podle materiálu ventilu, velikosti, provozní teploty a příslušného jmenovitého tlaku a teploty.

Q3: Jak by měl být vybrán pohon?

Pohon by měl být vybrán podle požadovaného provozního momentu ventilu, provozních podmínek, provozní frekvence a požadavků na ovládání. U pneumatického nebo elektrického ovládání je třeba před montáží zkontrolovat také montážní rozhraní a specifikace pohonu.

Q4: Jaký materiál sedla je dodáván s tímto ventilem?

Uvedená konfigurace používá jako materiál sedadla RPTFE (PTFE+15%fv). Jiné konfigurace sedla nebo těsnění mohou být zváženy, když různá média nebo teplotní podmínky vyžadují jiný materiál.

Q5: Může být ventil dodán s pneumatickým nebo elektrickým pohonem?

Ano. Ventil může být konfigurován pro ruční ovládání nebo může být dodáván s kompatibilním pneumatickým nebo elektrickým ovládáním. Výběr pohonu by měl být potvrzen podle velikosti ventilu, provozního momentu, způsobu ovládání a požadavků na instalaci.

Q6: Jaké informace by měly být poskytnuty při žádosti o cenovou nabídku?

Užitečné informace zahrnují velikost ventilu, tlakovou třídu, médium, provozní tlak, teplotu, materiál tělesa, materiál sedla, požadavky na přírubu, provozní metodu, specifikace pohonu, množství a jakékoli požadované výkresy nebo technické normy.

Q7: Lze poskytnout technické výkresy a materiálové dokumenty?

Ano. Podle konfigurace ventilu a požadavků projektu lze poskytnout výkresy produktu, informace o rozměrech, podrobnosti o materiálu, záznamy o kontrole a další příslušné technické dokumenty.
