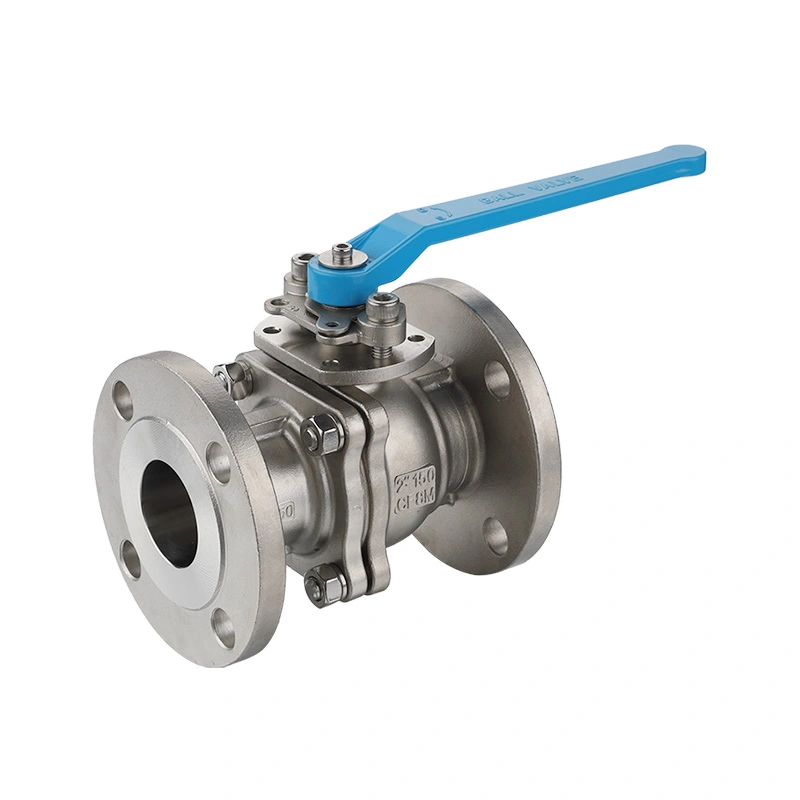

Kulový ventil s přírubou z nerezové oceli ANSI 150LB

Kulový kohout s přírubou z nerezové oceli ANSI 150LB je kulový kohout z nerezové oceli s přírubovým připojením, určený pro potrubní systémy používající tlakovou třídu ASME Class 150. Používá čtvrtotáčkovou rotující kouli ke spuštění nebo zastavení toku kompatibilních kapalin a běžně se používá pro zapínání/vypínání v průmyslových potrubních systémech.

ANSI 150LB se vztahuje k tlakové třídě ASME Class 150. Skutečný přípustný pracovní tlak závisí na velikosti ventilu, materiálu, provozní teplotě a použitelném jmenovitém tlaku a teplotě. Konstrukce z nerezové oceli poskytuje tělo ventilu odolné proti korozi a může být specifikováno s materiály, jako je nerezová ocel 304 nebo 316 podle aplikace.

Přírubové připojení umožňuje, aby byl ventil přišroubován přímo k odpovídajícím potrubním přírubám, což poskytuje praktickou metodu připojení pro průmyslové potrubní systémy a usnadňuje budoucí kontrolu nebo údržbu. Mechanismus kulového ventilu poskytuje rychlý čtvrtotáčkový provoz pro otevírání a zavírání potrubí.

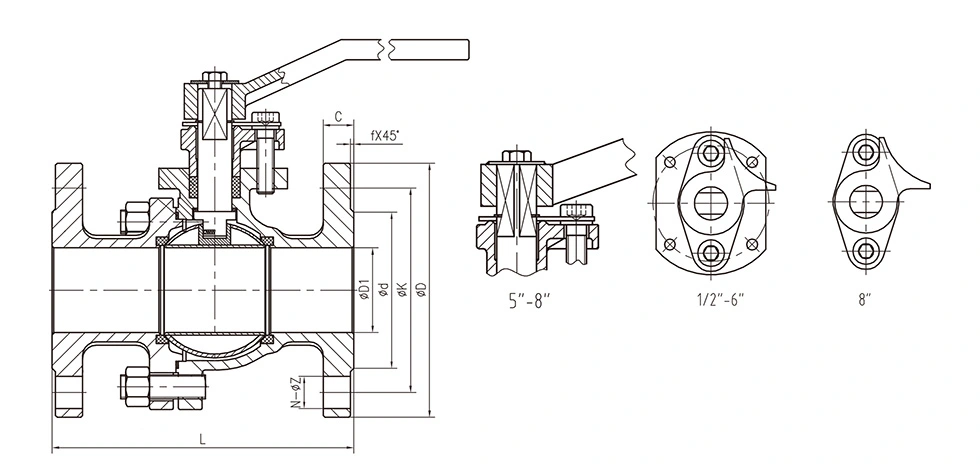

Hlavní rozměry

Obecné rozměry:

Průmyslové aplikace

Náš přírubový kulový ventil z nerezové oceli ANSI 150LB využívá jedinečný třístupňový systém těsnění vřetene, optimalizovaný pro vysokocyklový provoz, kolísání tlaku a pracovní podmínky plynného média. Poskytuje stabilitu s nulovým únikem a vynikající protiúnavový výkon pro různé průmyslové kapalinové systémy:

Ropný a chemický průmysl

Vhodné pro procesní potrubí, odbočky a přenos lehkých palivových plynů. Vícestupňové těsnění vřetene spolehlivě zabraňuje úniku hořlavých a výbušných médií při kolísavém tlaku.

Speciální plynové systémy

Ideální pro vysokotlaké smyčky dusíku, kyslíku, vodíku a stlačeného vzduchu, široce používané v laserovém řezacím plynu zásobování, čerpací stanice a časté start-stop plynovody.

Energetika a tepelné inženýrství

Použitelné pro provozní potrubí a potrubí pomocných kapalin. Odolává stárnutí těsnění způsobenému střídáním teplota a tlak, zajišťující dlouhodobý stabilní provoz.

Farmaceutický a jemný chemický průmysl

Poskytuje těsnou izolaci pro korozivní a čisté procesní kapaliny. Obousměrný design těsnění se vyhýbá médiu úniky a vnější kontaminace, splňující vysoké bezpečnostní a hygienické normy.

Všeobecné průmyslové a hydraulické systémy

Ideální pro tlakové zkušební stolice a automatizovaná kapalinová zařízení. Vynikající protiúnavový výkon se přizpůsobí časté spínání a pracovní scénáře pulzního tlaku.

Proč si vybrat Shangtai?

Exkluzivní 3-stupňový systém těsnění vřetene

Vybaveno pyramidálním samoutahovacím primárním těsněním, sekundárním těsněním Viton O-kroužkem a Belleville pružinovým V-kroužkem terciární těsnění. Jeho samočinně se zvyšující těsnící výkon kompenzuje opotřebení a tepelnou deformaci, čímž eliminuje dřík únik při dlouhodobém vysokocyklovém provozu.

Dvousměrná ochranná struktura

Vylepšený systém těsnění zabraňuje vnitřnímu úniku média a blokuje vnější prach, vlhkost a nečistoty vstup do ventilu, efektivně prodlužuje životnost a snižuje náklady na údržbu.

Standardizovaná americká standardní výroba

Vyrobeno a testováno podle API 608 / ISO 17292, ASME B16.34 a API 598. V souladu s ASME B16.5 (příruba) a ASME Standardy B16.10 (osobní) zajišťující plnou kompatibilitu s globálními průmyslovými projekty.

Protiúnavová a bezpečná struktura

Zesílené tělo ventilu odolává pulznímu tlaku a silným tlakovým rázům bez deformace. Vestavěná ochrana proti profouknutí struktura stonku eliminuje bezpečnostní rizika přetlaku.

Staticko-vodivé antistatické provedení

Dodává se s profesionální antistatickou strukturou, která nepřetržitě vede statickou elektřinu generovanou třením mezi médiem a vnitřními částmi. Zabraňuje hromadění statické elektřiny a riziku jiskření a zajišťuje bezpečný provoz potrubí pro hořlavá, výbušná a plynná média, splňující průmyslové bezpečnostní specifikace.

Nízká údržba a nákladově efektivní

Optimalizováno pro scénáře častého přepínání s vynikajícím výkonem proti únavě. Snižuje prostoje zařízení a četnost výměn, což snižuje dlouhodobé provozní náklady ve srovnání s běžnými ventily s jednoduchým těsněním.

Exkluzivní servisní podpora

Podporujte laserově přizpůsobené logo a obalový design

Poskytujte služby OEM/ODM

Plně zkontrolováno před opuštěním továrny, s připojenou zprávou o kontrole kvality

Volitelné doplňkové služby, jako je ochrana proti kolizi a zesílené balení pro námořní přepravu

FAQ

1. Co znamená ANSI 150LB pro kulový kohout s přírubou z nerezové oceli?

ANSI 150LB odkazuje na tlakovou třídu ASME Class 150 používanou pro ventil a jeho přírubové připojení. Skutečný přípustný pracovní tlak závisí na velikosti ventilu, materiálu, provozní teplotě a použitelném jmenovitém tlaku a teplotě.

2. Jaké normy přírub jsou k dispozici pro tento kulový kohout?

Žádnýrmy přírub lze vybrat podle potrubního systému a požadavků projektu. Běžné konfigurace mohou zahrnovat příruby ASME B16.5, zatímco pro specifické aplikace lze uvažovat o jiných normách přírub.

3. Jaké nerezové materiály lze použít pro ventil?

Mezi běžné materiály těla patří nerezová ocel 304 a 316, přičemž konkrétní jakost se volí podle pracovního média, teploty, tlaku a korozních podmínek. Jiné kombinace materiálů mohou být k dispozici na vyžádání.

4. S jakými médii si poradí kulový ventil s přírubou z nerezové oceli ANSI 150LB?

Ventil lze použít pro vodu, olej, plyn a další kompatibilní průmyslové kapaliny. Materiály tělesa ventilu, koule, sedla a těsnění by měly být vybrány podle chemické kompatibility, tlaku a teploty skutečného média.

5. Je tento přírubový kulový ventil vhodný pro provoz při vysokých teplotách?

Použitelný teplotní rozsah závisí na materiálu ventilu, materiálu sedla a jmenovitém tlaku a teplotě. Skutečná provozní teplota by měla být potvrzena při výběru ventilu, aby bylo zajištěno, že konfigurace je vhodná pro zamýšlené provozní podmínky.

6. Lze ventil dodat s pneumatickým nebo elektrickým pohonem?

Ano. Přírubový kulový kohout lze konfigurovat pro ruční, pneumatický nebo elektrický provoz podle velikosti ventilu, požadovaného provozního momentu a řídicího systému. Pohon by měl být správně přizpůsoben ventilu a skutečným provozním podmínkám.

7. Jaké informace jsou potřebné pro výběr správného přírubového kulového ventilu?

Klíčové informace pro výběr zahrnují jmenovitou velikost ventilu, tlakovou třídu, normu příruby, pracovní médium, provozní tlak, teplotu, požadovaný materiál a provozní metodu. Nákresy potrubí nebo detaily aplikace mohou také pomoci určit vhodnou konfiguraci.

8. Lze přírubový kulový ventil z nerezové oceli přizpůsobit?

Ano. Druhy materiálů, specifikace přírub, materiály sedla a těsnění, provoz ventilu a další podrobnosti konfigurace lze vybrat podle požadavků projektu. Výkresy nebo technické specifikace mohou být přezkoumány před výrobou.
