Přírubový kulový ventil ANSI třídy 150 se základnou ISO 5211 pro pohon

Pro automatickou izolaci potrubí musí konfigurace ventilu odpovídat normě potrubí, tlakové třídě, připojovacím rozměrům a rozhraní pohonu. Přírubový kulový ventil ANSI třídy 150 se základnou ISO 5211 pro pohon kombinuje přírubové připojení třídy 150 s montážním rozhraním ISO 5211, což umožňuje konfiguraci ventilu pro ruční ovládání nebo otočné pneumatické a elektrické ovládání. Skutečná kombinace ventilu a pohonu by měla být zvolena podle požadovaného krouticího momentu, provozních podmínek a konfigurace potrubí.

Shangtai vyrábí průmyslové kulové kohouty ve Wenzhou, Zhejiang, Čína. Výroba zahrnuje obrábění, montáž a tlakové zkoušky, přičemž materiálové a rozměrové požadavky jsou kontrolovány podle platné specifikace produktu. Výkresy, požadavky na materiál a informace o pohonu lze zkontrolovat, když je vyžadována specifická konfigurace ventilu.

Hlavní rozměry

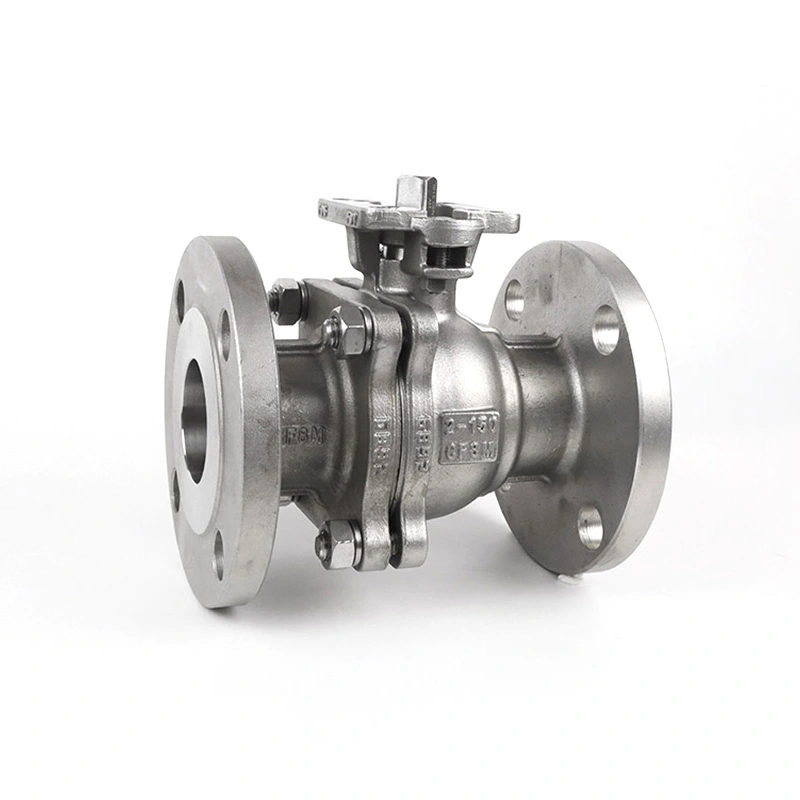

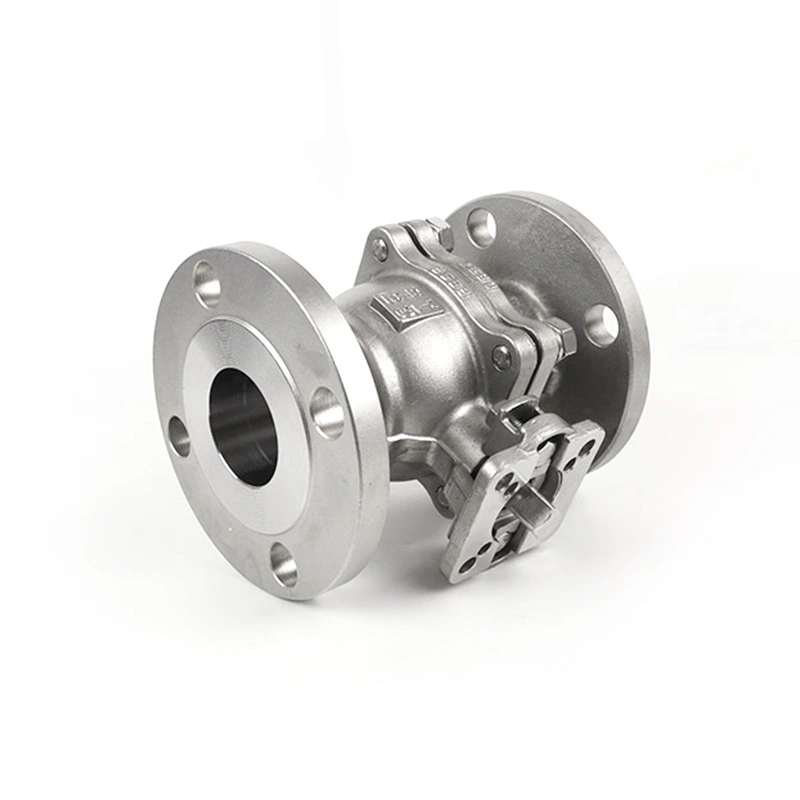

Konstrukce ventilu a rozhraní pohonu

Ventil používá přírubové tělo pro připojení ke kompatibilním přírubám RF potrubí. Tělo z nerezové oceli 316, kulička F316 a představec F316 uvedené v hlavní specifikaci poskytují konfiguraci primárního materiálu, zatímco sedlo RPTFE je určeno pro aplikace, kde je materiál sedla kompatibilní s provozním médiem a teplotou.

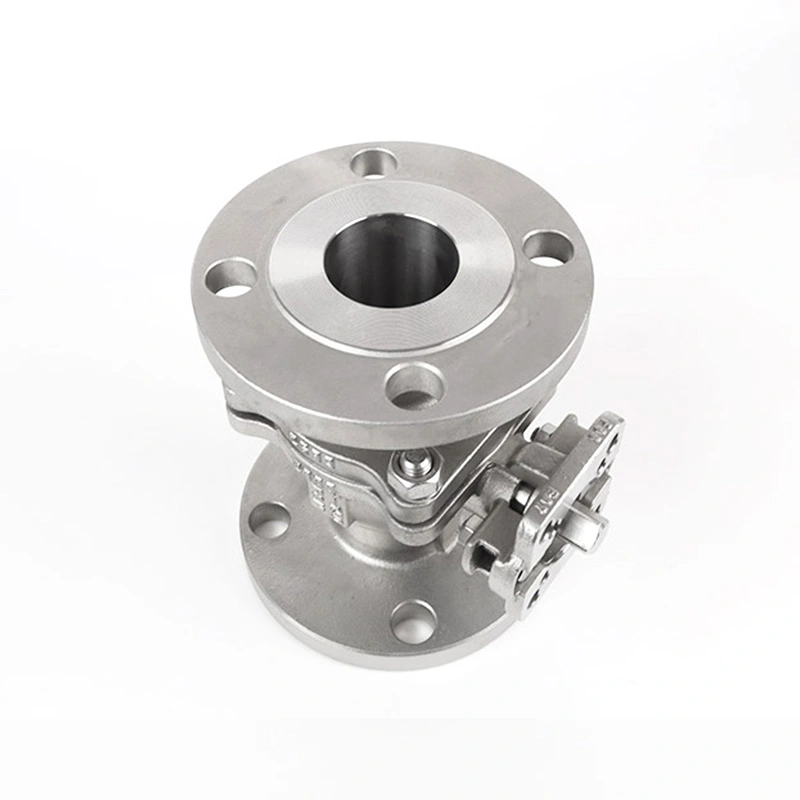

Montážní základna ISO 5211 poskytuje standardizované rozhraní pro připojení kompatibilních otočných pohonů nebo mezilehlého montážního uspořádání. ISO 5211 specifikuje rozměry příruby pro připojení pohonu a hnacích komponentů, takže rozhraní pohonu by mělo být přizpůsobeno montážní velikosti ventilu a požadovanému provoznímu momentu, nikoli pouze velikostí ventilu.

Pro automatizovaný servis je třeba před montáží ověřit moment ventilu, výstup pohonu, montážní rozhraní, směr otáčení a dostupné napájení nebo přívod vzduchu. Koncové spínače, solenoidové ventily, polohovače a další ovládací příslušenství lze vybrat podle automatizačního systému.

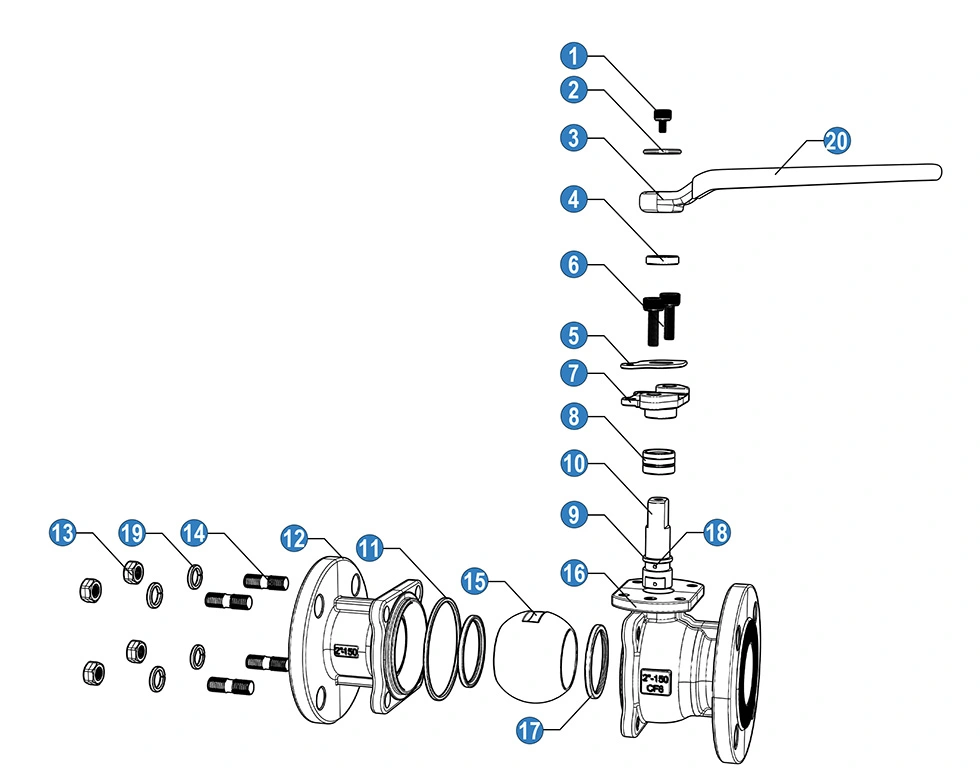

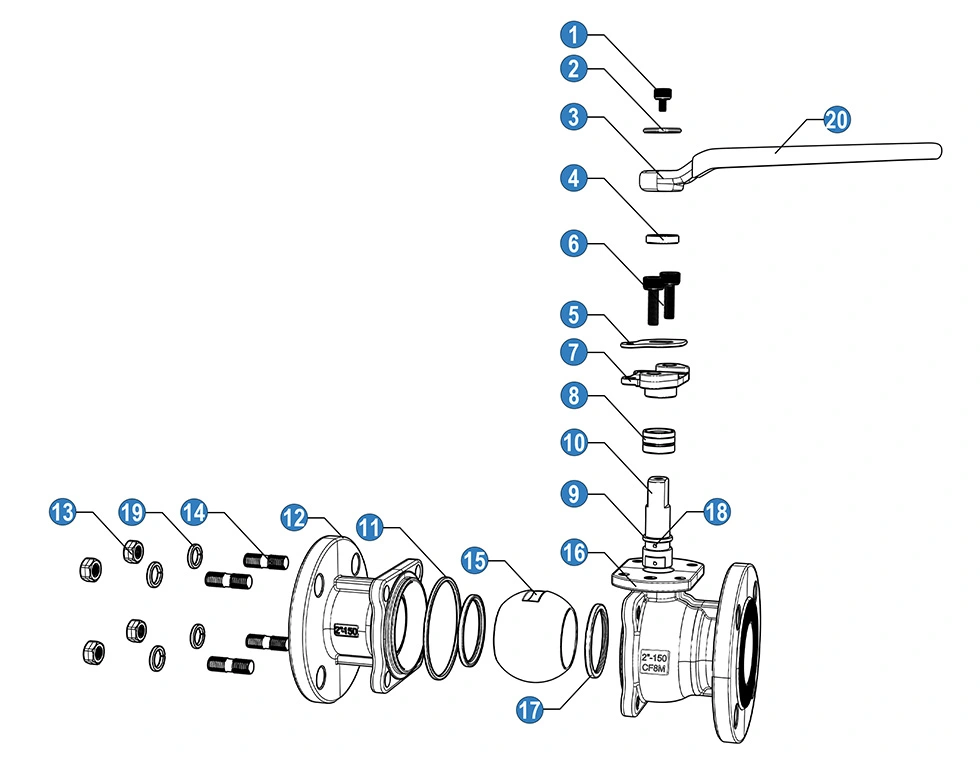

Konfigurace materiálů a komponent

Výše uvedený seznam komponent představuje jednu konfiguraci materiálu. Specifikace produktu také poskytuje konfiguraci z nerezové oceli 316, která umožňuje výběr smáčených součástí podle požadované odolnosti proti korozi a provozních podmínek. Výběr materiálu by měl být potvrzen podle aktuální specifikace nákupu a požadavků na kompatibilitu kapalin.

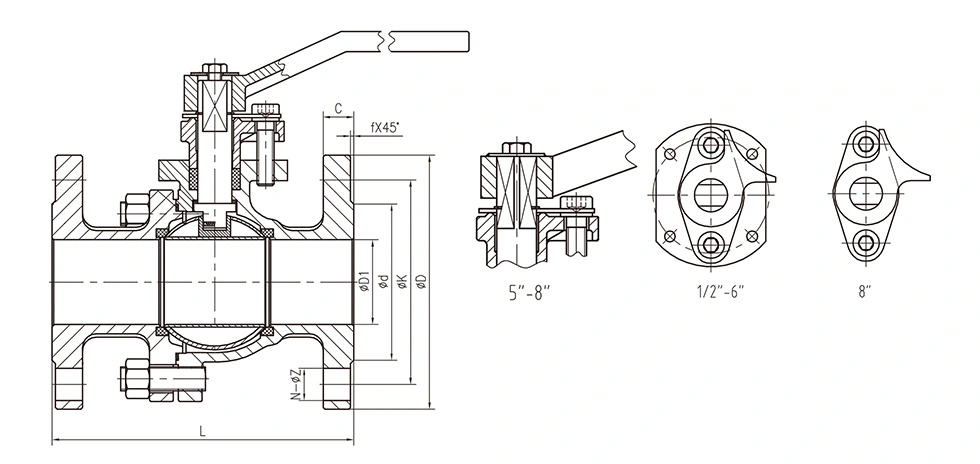

Obecné rozměry:

Klíčové vlastnosti

Přírubové připojení potrubí třídy 150

Konfigurace RF přírubového konce poskytuje šroubové spojení mezi ventilem a potrubím. Velikost příruby, uspořádání otvorů pro šrouby, typ obložení a související rozměry by měly být před instalací sladěny s protilehlou přírubou potrubí. ASME B16.5 pokrývá potrubní příruby a přírubové fitinky v NPS 1/2 až NPS 24 a zahrnuje rozměry přírub třídy 150 a požadavky na tlak a teplotu.

ISO 5211 Montáž ovladače

Montážní rozhraní pohonu je určeno pro otočnou automatizaci. ISO 5211 definuje rozměry přípojného rozhraní a rozměry hnacích komponent používaných pro připojení kompatibilních pohonů k průmyslovým ventilům. Montážní velikost a výkon pohonu by proto měly být kontrolovány společně s provozním momentem ventilu.

Součásti tlakového ohraničení z nerezové oceli

Hlavní specifikace používá ASTM A351 CF8M (316) pro tělo, ASTM A182 F316 pro kuličku a představec a RPTFE pro sedlo. Tuto kombinaci materiálů lze uvažovat pro vodu, ropu, plyn a další kompatibilní média, kde zvolené materiály splňují požadované chemické a teplotní podmínky.

Čtvrtletní zapínání/vypínání

Kulový ventil používá čtvrtotáčkový mechanismus pro pohyb mezi otevřenou a uzavřenou polohou. Je primárně určen pro izolační službu spíše než pro nepřetržité škrcení. Pokud je požadována regulace průtoku, měla by být před výběrem vyhodnocena vhodnost ventilu, sedla a provozních podmínek.

Antistatická konstrukce

Seznam materiálů obsahuje antistatické zařízení pro konfiguraci ventilu. Pokud aplikace vyžaduje antistatický výkon, měla by být úplná specifikace ventilu a příslušné požadavky na testování potvrzeny v objednávkové dokumentaci.

Typické aplikace

Úprava vody:Vhodné pro izolaci kompatibilních vodovodních potrubí, procesních zařízení a úpravárenských lišt, kde je vyžadováno přírubové spojení.

Ropné a plynové systémy:Použitelné pro kompatibilní ropovody a plynovody a zařízení, pokud materiály ventilu, tlaková třída a konfigurace těsnění splňují servisní požadavky.

Chemické zpracování:Lze použít pro izolaci procesní kapaliny, když jsou materiály tělesa, koule, vřetene, sedla a těsnění chemicky kompatibilní s médiem.

Zařízení pro průmyslové procesy:Rozhraní pro montáž pohonu umožňuje zabudování ventilu do automatických lišt, rozdělovačů a zařízení vyžadujících dálkové ovládání otevírání/zavírání.

Obecná izolace potrubí:Vhodné pro průmyslové potrubní systémy, které vyžadují přírubový kulový ventil třídy 150 a ruční nebo automatický uzavírací provoz.

Výběr pohonu

Výběr pohonu by měl být založen na požadovaném provozním momentu ventilu spíše než na samotné jmenovité velikosti potrubí. Velikost ventilu, materiál sedla, diferenční tlak, médium, teplota a provozní frekvence mohou ovlivnit požadavek na krouticí moment.

U pneumatického ovládání ověřte dostupný tlak vzduchu, výstupní krouticí moment pohonu, poruchovou polohu a ovládací příslušenství. U elektrického ovládání zkontrolujte požadovaný krouticí moment, napájení, provozní cyklus a požadavky na zpětnou vazbu. Montážní rozhraní ISO 5211 by také mělo odpovídat zvolenému uspořádání pohonu a spojky.

Úvahy o výběru a instalaci

Před objednáním potvrďte jmenovitou velikost, třídu tlaku Class 150, rozměry příruby, RF obložení, provozní tlak, teplotu, médium a požadované materiály tělesa a obložení. U automatických ventilů uveďte typ pohonu, požadovaný krouticí moment, montážní rozhraní a požadavky na ovládání.

Před instalací zkontrolujte čela přírub a konce ventilů, zda nejsou poškozené nebo znečištěné. Správně vyrovnejte protipříruby a rovnoměrně utáhněte šrouby pomocí vhodného těsnění a příslušného instalačního postupu. Vyvarujte se vyrovnání potrubí skrz tělo ventilu.

Po instalaci pohonu před uvedením ventilu do provozu ověřte směr otáčení a limity otevření/zavření. Těžké pohony nebo převodovky by měly být v případě potřeby přiměřeně podepřeny, aby se na montážní rozhraní ventilu nepřenášelo nadměrné vnější zatížení.

Upozornění k použití

Ventil provozujte v rámci specifikovaných tlakových a teplotních limitů. Hodnota 285PSI v tabulce produktů by neměla být považována za univerzální přípustný tlak pro každou velikost a teplotu; příslušný jmenovitý tlak-teplota by měla být potvrzena pro aktuální konfiguraci.

Před uvedením do provozu potrubí propláchněte, abyste snížili možnost vniknutí nečistot do ventilu a poškození sedla nebo těsnicích ploch.

Kulový kohout nepoužívejte pro plynulé škrcení, pokud nebyla aplikace technicky vyhodnocena pro zvolené sedlo a provozní podmínky.

Před údržbou izolujte a odtlakujte potrubí a ujistěte se, že je ventil bezpečný pro provoz. U automatických ventilů odpojte nebo izolujte napájení pohonu nebo zdroj řízení, jak to vyžaduje příslušný postup údržby.

Kontrola kvality a dokumentace

Výrobní kontrola může zahrnovat ověření materiálu, rozměrovou kontrolu, montáž karoserie a tlakové zkoušky podle příslušných požadavků na výrobek a objednávku. API 598 se používá pro požadavky na kontrolu a testování ventilů, zatímco ASME B16.34 se zabývá příslušnými požadavky na konstrukci ventilů, tlak-teplotu a rozměrové požadavky.

U projektů vyžadujících sledovatelnost by měla být před výrobou potvrzena jakost materiálu, specifikace ventilu, požadavky na zkoušky a konfigurace pohonu. Shangtai může zkontrolovat technické výkresy a informace o aplikaci, pokud projekt vyžaduje specifickou konfiguraci ventilu a automatizace.

FAQ

1. K čemu se používá přírubový kulový ventil ANSI třídy 150 se základnou ISO 5211 pro pohon?

Přírubový kulový ventil ANSI třídy 150 se základnou ISO 5211 pro pohon se používá pro zapínání/vypínání v průmyslových potrubních systémech, kde je vyžadováno přírubové připojení třídy 150 a rozhraní otočného pohonu. Může být konfigurován pro ruční provoz nebo automatické řízení v závislosti na velikosti ventilu, provozním momentu a požadavcích systému.

2. Jaký je rozdíl mezi třídou 150 a maximálním tlakem uvedeným v tabulce?

Třída 150 je označení tlakové třídy, zatímco uvedených 285PSI je maximální hodnota tlaku specifická pro produkt. Přípustný pracovní tlak by měl být potvrzen podle velikosti ventilu, materiálu, teploty a příslušného jmenovitého tlaku a teploty, spíše než předpokládat, že jedna hodnota tlaku platí pro každý provozní stav.

3. Jaký pohon lze nainstalovat na ventil?

Pneumatické a elektrické kyvné pohony lze uvažovat, pokud jejich montážní rozhraní a výstupní krouticí moment odpovídají ventilu. Pro vhodnou konfiguraci může být také uvažováno hydraulické ovládání. Výběr pohonu by měl zahrnovat požadavky na krouticí moment, rotaci, napájení nebo přívod vzduchu a ovládání.

4. Proč se pro sedlo ventilu používá RPTFE?

RPTFE je specifikován jako materiál sedla v dodané konfiguraci produktu. Jeho vhodnost závisí na provozním médiu, tlaku a teplotě. Pokud aplikace zahrnuje agresivní chemikálie nebo teploty mimo uvedený rozsah, je třeba před výběrem zkontrolovat sedlo a těsnicí materiály.

5. Co je třeba potvrdit před objednáním přírubového kulového kohoutu?

Potvrďte velikost ventilu, třídu 150, normu příruby a obložení, médium, tlak, teplotu, kombinaci materiálů a provozní metodu. U automatického ventilu by měl být uveden také typ pohonu, krouticí moment, montážní velikost ISO 5211 a požadavky na ovládání.

6. Lze změnit materiál ventilu z nerezové oceli 316?

V závislosti na aplikaci lze uvažovat o jiných materiálových konfiguracích. Výběr materiálu by měl brát v úvahu korozní podmínky, tlak, teplotu a kompatibilitu s pracovním médiem. Materiály konečného těla, koule, představce a sedla by měly být před výrobou potvrzeny ve specifikaci produktu.
