Konce 3PC svařené na tupo Prodloužený dřík kulového ventilu z nerezové oceli

Prodloužený dřík kulového ventilu z nerezové oceli s natupo svařovanými konci má konce přivařené na tupo pro trvalé připojení potrubí a prodloužený dřík pro aplikace, kde je třeba umístit ovládací bod ventilu mimo potrubí. Třídílné tělo umožňuje přístup k vnitřním součástem za účelem údržby, zatímco montážní podložka ISO 5211 podporuje přímou instalaci pneumatických nebo elektrických pohonů.

Hlavní rozměry

Vlastnosti produktu

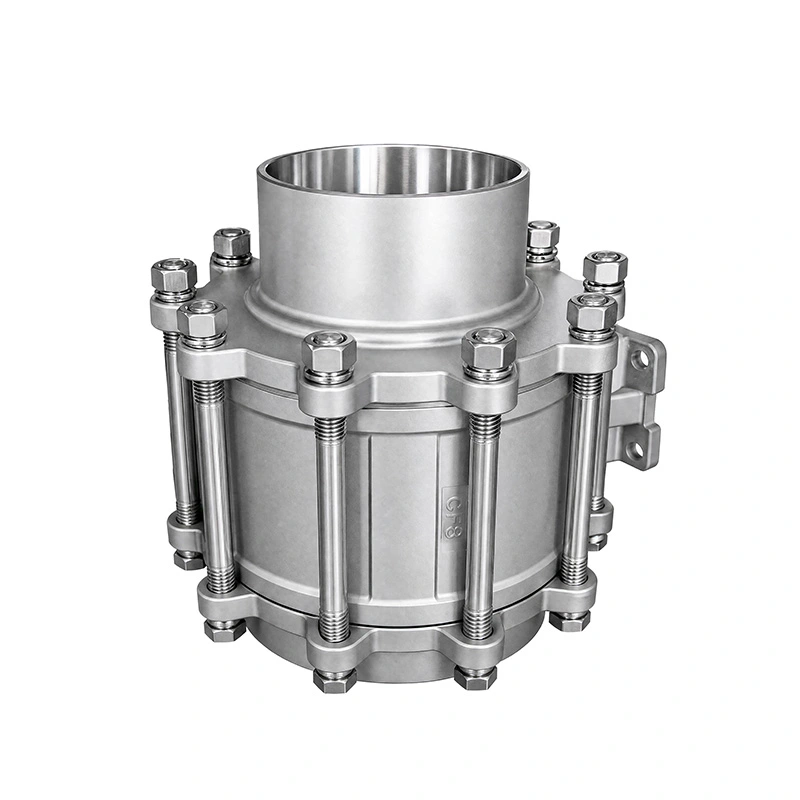

1. Butt-Welded Pipeline Connection

Ventil používá na tupo svařované konce vyrobené podle ASME B16.25. Přivaření ventilu přímo do potrubí poskytuje pevné spojení bez závitových nebo přírubových spojů, díky čemuž je tato konfigurace vhodná pro trvalé průmyslové instalace potrubí.

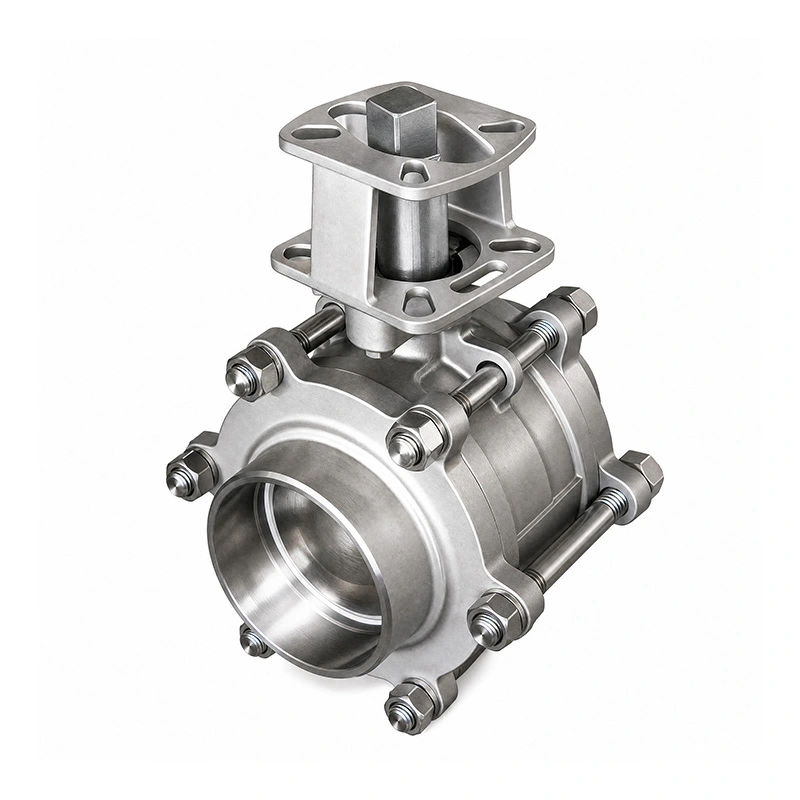

2. Rozšířená konfigurace stonku

Prodloužený dřík poskytuje dodatečnou provozní vůli mezi rukojetí nebo pohonem a potrubím. Je to užitečné tam, kde izolace, uspořádání potrubí nebo podmínky instalace omezují přístup ke standardnímu vřetenu ventilu.

3. Třídílné tělo pro údržbu

Třídílná konstrukce umožňuje přístup k vnitřním součástem ventilu, když je nutná kontrola nebo výměna. Sedlo a těsnicí součásti lze opravovat bez výměny kompletní sestavy ventilu.

4. Konstrukce ventilu z nerezové oceli

Prodloužený dřík kulového ventilu z nerezové oceli svařenými na tupo 3PC používá ASTM A351 CF8M (316) pro tělo a ASTM A182 F316 pro kouli a dřík. Sedlo RPTFE je specifikováno pro uvedený teplotní rozsah -25 ℃ až 150 ℃.

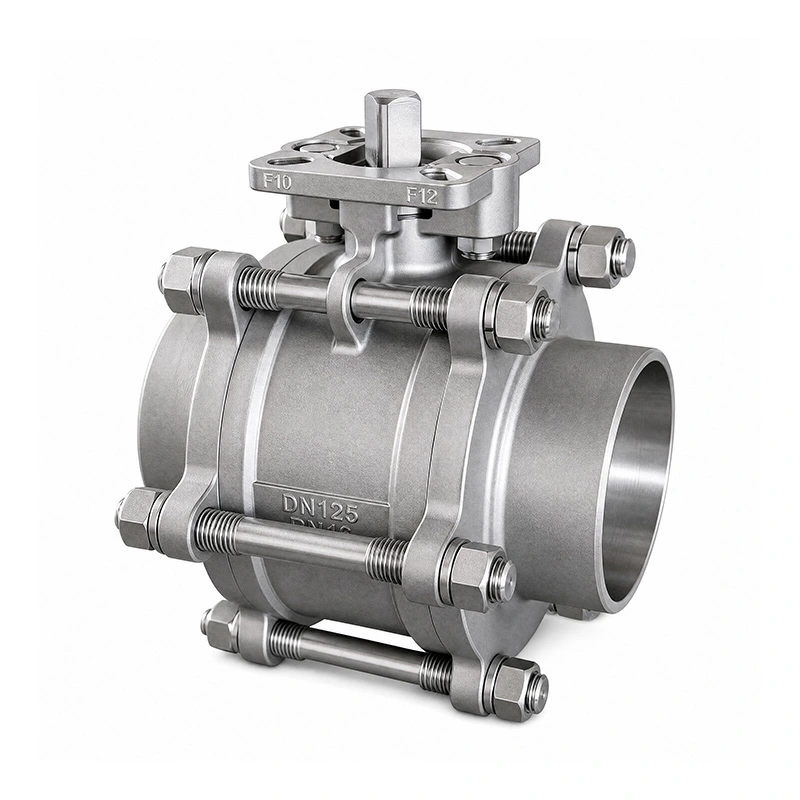

Montáž pohonu

Ventil je vybaven montážní podložkou ISO 5211 pro přímou instalaci pohonu. Pneumatické nebo elektrické pohony lze vybrat podle velikosti ventilu, provozního momentu a požadavků na ovládání. Montážní rozhraní pohonu by mělo být před objednáním zkontrolováno, aby byla zajištěna kompatibilita.

Normy a inspekce

Design a výroba se řídí ASME B16.34 s natupo přivařenými konci podle ASME B16.25. Zkoušky a kontroly ventilů se provádějí podle API 598. Hodnoty tlak-teplota jsou také odkazovány na ASME B16.34.

Kontrola výroby zahrnuje ověření materiálu, tlakové zkoušky, kontrolu těsnění a hotové kontroly ventilů. Podle konfigurace ventilu a požadavků objednávky mohou být poskytnuty protokoly o zkouškách materiálu a příslušná dokumentace k produktu.

Aplikace

Prodloužený dřík kulového ventilu z nerezové oceli s tupo svařovanými konci 3PC je určen pro průmyslové potrubní systémy vyžadující trvalé svařované spojení a přístupný provoz ventilu. Typické aplikace zahrnují chemické zpracování, petrochemické systémy, farmaceutická zařízení, zpracování potravin a nápojů, výrobu energie a úpravu vody.

Před výběrem potvrďte potrubní médium, tlak, teplotu, velikost potrubí, specifikaci svařování a dostupný prostor pro instalaci. Materiály ventilů a konfigurace sedel by měly být také zkontrolovány z hlediska kompatibility s provozním médiem.

FAQ

1. Jaké jsou hlavní aplikace prodlouženého dříku kulového ventilu z nerezové oceli s natupo svařovanými konci?

Používá se v průmyslových potrubních systémech, kde je vyžadováno svařované spojení a rozšířený přístup k ventilu. Aplikace zahrnují chemické, petrochemické, farmaceutické, potravinářské a nápojové, energetické systémy a systémy na úpravu vody.

2. Jaká norma platí pro konce svařované na tupo?

Konce svařované natupo jsou specifikovány podle ASME B16.25. Specifikace svařování by měla být před instalací zkontrolována podle návrhu potrubí.

3. Lze instalovat přímo pohon?

Ano. Ventil má montážní podložku ISO 5211 pro instalaci pneumatického nebo elektrického pohonu. Výběr pohonu by měl vycházet z velikosti ventilu, provozního momentu a požadavků na ovládání.

4. Jaké materiály se používají ve standardní konfiguraci?

Tělo je ASTM A351 CF8M (316), zatímco koule a představec jsou ASTM A182 F316. Standardní sedadlo je RPTFE (PTFE+15%fv). Další materiály jsou k dispozici na vyžádání.

5. Jaký je maximální rozsah tlaku a teploty?

Uvedený maximální tlak je 285 PSI s teplotním rozsahem -25 ℃ až 150 ℃. Skutečné provozní limity by měly být potvrzeny podle velikosti ventilu, média a použitelných jmenovitých tlaků a teplot.

6. Lze ventil přizpůsobit?

Ano. Podle požadovaného média, tlaku, teploty a podmínek instalace lze dodat i jiné materiály a konfigurace součástí.
