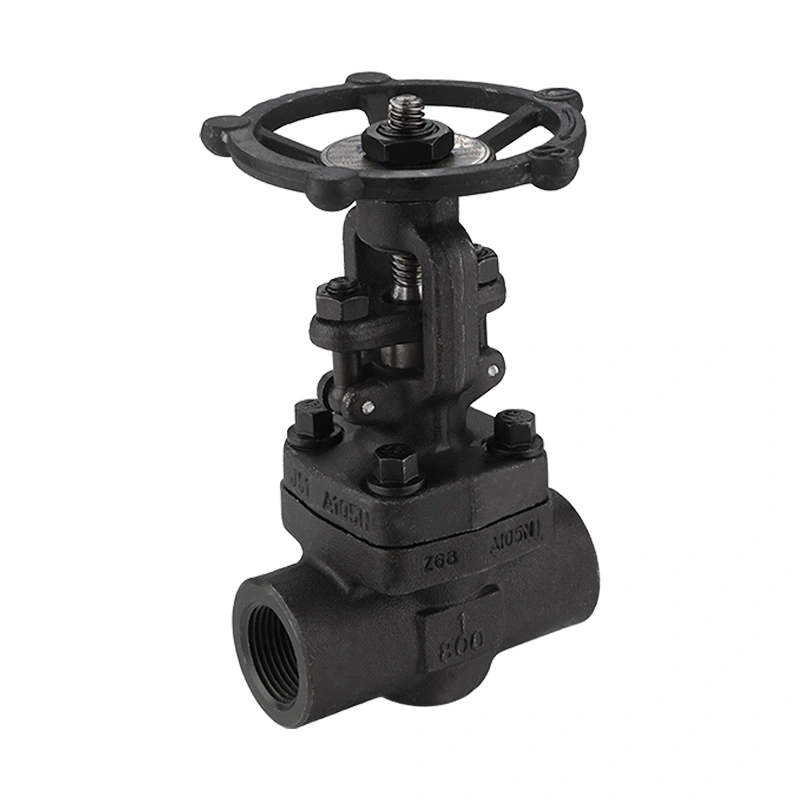

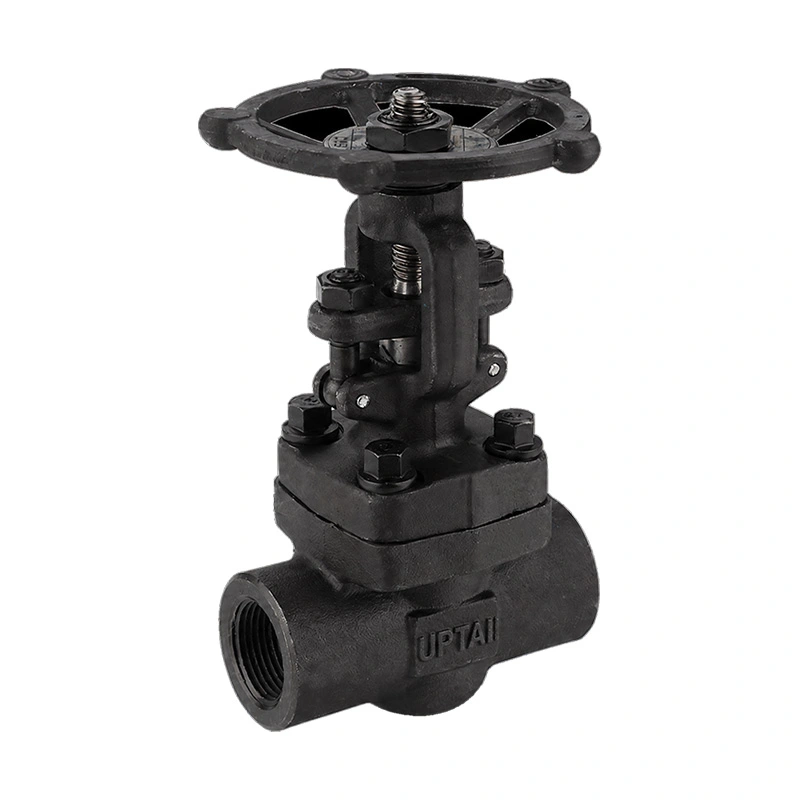

Kovaný šoupátkový ventil z uhlíkové oceli 800LB

Kované šoupátko z uhlíkové oceli 800LB je kované šoupátko pro průmyslové potrubí s malým průměrem. Využívá tělo ASTM A105N, uspořádání představce OS&Y, přišroubovanou kapotu a ovládání ručním kolem. Pro různé konfigurace potrubí jsou k dispozici připojení NPT, BSP a hrdlový svar.

Shangtai vyrábí průmyslové ventily ve Wenzhou, Zhejiang, Čína. Výrobní proces zahrnuje obrábění, montáž, tlakové zkoušky, kontrolu, značení a balení. Specifikace ventilu lze potvrdit z požadované velikosti, připojení, média, tlaku, teploty a požadavků na materiál.

Hlavní rozměry

Konstrukce ventilů

Tělo ventilu je vyrobeno z kované uhlíkové oceli ASTM A105N. Kapota je přišroubována ke karosérii, což umožňuje přístup k vnitřním částem po odpojení vedení a odtlakování.

Představec OS&Y

Konstrukce vnějšího šroubu a třmenu umísťuje vřeteno mimo tělo ventilu. Pohyb vřetene je vidět během provozu, což také poskytuje jednoduchou vizuální indikaci polohy ventilu.

Pevný klín

Klín se pohybuje vertikálně, aby uzavřel průtokový kanál. Šoupátko je určeno pro izolační provoz a běžně se provozuje v plně otevřené nebo plně uzavřené poloze.

Materiál představce a sedla

Uvedený materiál stonku je ASTM A182 F6a. Disk je k dispozici v ASTM A-276 Gr. 420 s volitelnou konfigurací tvrdého povrchu Stellite 6, přičemž uvedený materiál sedadla je ASTM A-276 Gr. 410.

Tlak a teplota

Ventil má hodnocení CL800 s uvedeným maximálním pracovním tlakem 1975 PSI. Použitelný pracovní tlak závisí na teplotě, materiálu, velikosti a příslušném jmenovitém tlaku a teplotě. Ventil by měl být vybírán na základě skutečných provozních podmínek spíše než samotné tlakové třídy.

Uvedený teplotní rozsah je -29ºC + 425ºC. Sedlo, vřeteno, těsnění a další vnitřní materiály by měly být zkontrolovány z hlediska kompatibility, pokud je ventil používán při zvýšených teplotách.

Ukončit Možnosti připojení

Ventil lze dodat s NPT, BSP nebo hrdlovými přivařovacími konci. Připojení by mělo odpovídat specifikaci potrubí a způsobu instalace.

NPT

Závitové konce NPT jsou specifikovány podle uvedené normy připojení ASME B1.20.1. Před instalací je třeba zkontrolovat velikost závitu a protilehlé součásti.

BSP

Konce BSP jsou k dispozici pro potrubní systémy používající kompatibilní závity BSP. Požadovaná konfigurace závitu by měla být potvrzena při objednávce.

Socket Weld

Hrdlové přivařovací konce jsou vhodné pro potrubí s malým průměrem, kde je vyžadováno svařované spojení. Postupy svařování by se měly řídit příslušnými specifikacemi potrubí.

Požadavky NACE

Specifikace uvádí NACE MR0175 / ISO 15156. U aplikací s kyselým servisem by měly být materiály ventilů a výrobní požadavky posouzeny podle skutečných provozních podmínek a projektové specifikace.

Tam, kde je vyžadována shoda s NACE, by měly být před výrobou potvrzeny požadované třídy materiálu, limity tvrdosti, požadavky na kontrolu a dokumentace.

Typické aplikace

Ropa a plyn:Izolační body s malým průměrem ve vstupním, výstupním a procesním potrubí.

Rafinace a petrochemie:Procesní linky, potrubí a připojení zařízení vyžadující ruční izolaci.

Výroba energie:Vybrané parní, kotelní a inženýrské sítě v rámci specifikovaných tlakových a teplotních limitů.

Průmyslové vybavení:Kompaktní potrubní sestavy a procesní zařízení používající závitové nebo hrdlové spoje.

Výběrové body

Před objednáním si ověřte velikost ventilu, typ připojení, provozní tlak, teplotu, médium a materiál. Pro aplikace kyselých služeb uveďte příslušnou specifikaci NACE. U závitových spojů potvrďte typ a velikost závitu. U spojů hrdlovým svarem potvrďte rozměry potrubí a požadavky na svařování.

Ventil je určen k izolaci. Pokud aplikace vyžaduje plynulou regulaci průtoku, je třeba před výběrem zkontrolovat způsob provozu a typ ventilu.

Instalace a údržba

Před instalací zkontrolujte ventil a připojovací konce. Udržujte vnitřní povrchy čisté a ochranné kryty sejměte pouze tehdy, když je ventil připraven k instalaci.

Závitové spoje by měly být namontovány pomocí předepsané metody těsnění bez nadměrného utahování. U verzí s hrdlovým svarem by měl postup svařování řídit přívod tepla a dodržovat platné požadavky na potrubí.

Po instalaci použijte ruční kolo a zkontrolujte kompletní dráhu otevírání a zavírání. Před údržbou potrubí izolujte a odtlakujte. Kontrola by měla zahrnovat vřeteno, oblast těsnění, připojení víka, ruční kolo a těsnicí plochy.

Testování a dokumentace

Ventil je navržen a vyroben podle API 602, přičemž API 598 je specifikováno pro testování a kontrolu. Inspekce může zahrnovat kontrolu materiálu, kontrolu rozměrů, testování pláště, testování těsnosti sedla, provozní kontroly a závěrečnou kontrolu.

Informace o materiálu, rozměrové údaje, výkresy, kontrolní záznamy a zkušební dokumentace mohou být poskytnuty podle požadavků objednávky.

FAQ

Q1: Co je kovaný ventil z uhlíkové oceli 800LB?

Kované šoupátko z uhlíkové oceli 800LB je kované šoupátko pro vysokotlaké potrubí s malým průměrem. Využívá kované tělo z uhlíkové oceli a uzavírací prvek hradlového typu pro izolaci potrubí. Uvedená konfigurace zahrnuje provoz OS&Y, přišroubovanou kapotu, ovládání ručního kola a připojení NPT, BSP nebo hrdlový svar.

Q2: Jaký je rozdíl mezi OS&Y a designem se skrytým dříkem?

V provedení OS&Y je vřeteno umístěno mimo tělo ventilu a během provozu se viditelně pohybuje. Konstrukce se skrytým dříkem udržuje pohyb dříku uvnitř těla ventilu. Uspořádání OS&Y usnadňuje vizuální identifikaci přibližné polohy ventilu.

Q3: Kdy by měl být zvolen spoj hrdlovým svarem?

Konce s hrdlovým přivařením lze uvažovat u potrubních systémů s malým průměrem, kde je vyžadováno svařované spojení. Před výběrem by měla být potvrzena velikost trubky, tloušťka stěny, postup svařování a projektová norma potrubí.

Q4: Vyžaduje ventil pravidelné mazání?

Požadavky na mazání závisí na konstrukci ventilu a provozních podmínkách. Vřeteno a ovládací součásti by měly být udržovány v souladu s pokyny výrobce pro údržbu a na těsnicí součásti by neměla být aplikována nevhodná maziva.

Q5: Co může způsobit vnější únik kolem stonku?

Netěsnost v oblasti vřetene může souviset se stavem těsnění, stavem povrchu vřetene, nesprávným nastavením nebo opotřebením součástí. Před kontrolou nebo údržbou ucpávkové oblasti by měl být ventil izolován a odtlakován.

Q6: Lze tento ventil přizpůsobit jiným materiálům?

Jiné materiálové konfigurace jsou k dispozici na vyžádání. Požadované těleso, kotouč, vřeteno, sedlo a další materiály by měly být specifikovány podle média, tlaku, teploty, korozních podmínek a příslušných norem.

Q7: Jaké informace by měly být uvedeny pro cenovou nabídku?

Uveďte prosím velikost ventilu, typ připojení, médium, provozní tlak, teplotu, množství, požadavky na materiál, případně požadavky NACE a jakékoli použitelné výkresy nebo specifikace projektu.
