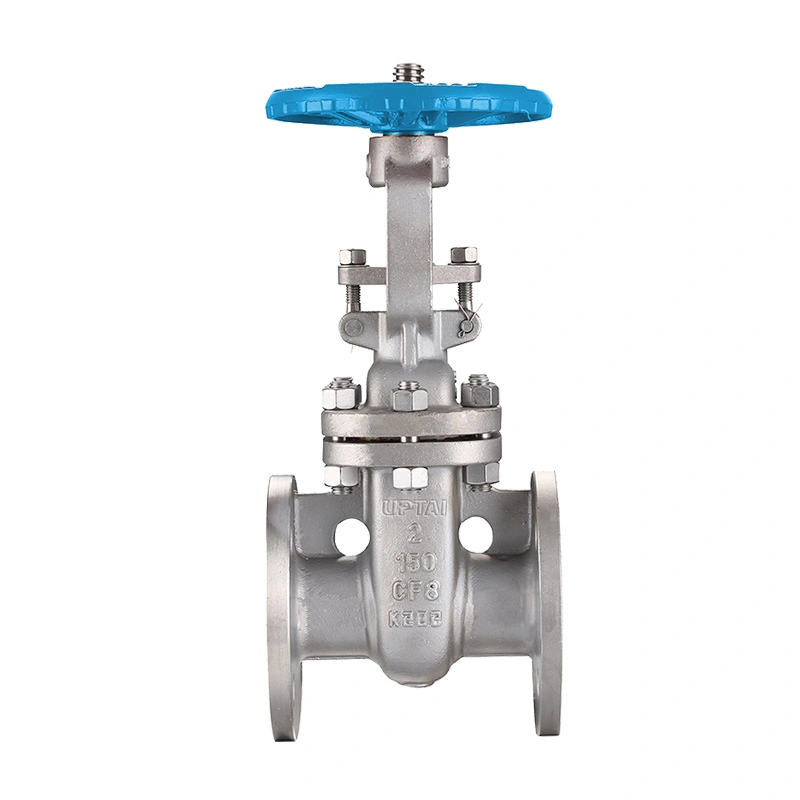

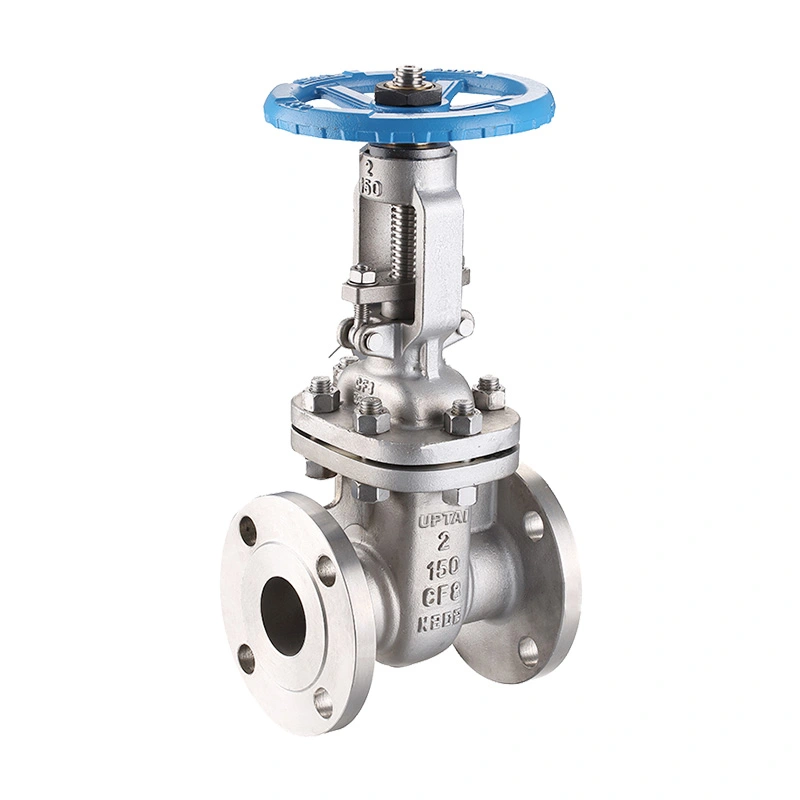

ANSI 150LB šoupátko z nerezové oceli

Šoupátkový ventil ANSI 150LB z nerezové oceli je konfigurován pro izolaci potrubí, kde je vyžadována průtoková cesta s plným průměrem a tělo ventilu z nerezové oceli. Vrata se pohybují vertikálně pro otevírání nebo zavírání průchodu, díky čemuž je tento ventil vhodný pro aplikace, které normálně vyžadují plně otevřený nebo plně uzavřený provoz spíše než trvalé škrcení. Uvedená konfigurace pokrývá NPS 2" až 48" a používá ovládání ručním kolem nebo převodem podle velikosti ventilu.

Shangtai vyrábí průmyslové ventily ve Wenzhou, Zhejiang, Čína. Výroba ventilů zahrnuje přípravu materiálu, opracování, montáž komponent, tlakové zkoušky, kontrolu, značení a finální balení. Konfigurace produktu může být potvrzena podle velikosti potrubí, tlakové třídy, provozního média, teploty, požadavků na materiál, standardu připojení a příslušných projektových specifikací.

Hlavní rozměry

Konstrukce šoupátka a princip fungování

Ventil používá uzavírací prvek šoupátkového typu, který se pohybuje kolmo ke směru proudění potrubí. Když je vrata zcela zvednutá, průtokový kanál se otevře; při spuštění brány se průchod uzavře. Toto přímé uspořádání se běžně volí pro izolaci potrubí, kde je důležitá nízká tlaková ztráta ve zcela otevřené poloze.

Šoupátka jsou obecně určena spíše k izolaci než k běžnému škrcení. Udržování ventilu zcela otevřeného nebo zcela uzavřeného pomáhá snížit zbytečné opotřebení šoupátka a dosedacích ploch. Je-li požadována regulace průtoku, je třeba samostatně vyhodnotit typ ventilu a provozní podmínky.

Tělo a disk z nerezové oceli

Uvedené materiály těla a disku jsou ASTM A351 CF8 / CF8M. Tyto třídy nerezové oceli lze vybrat pro průmyslové služby, kde jsou důležitými faktory odolnost proti korozi a materiálová kompatibilita. Skutečný materiál by měl odpovídat procesnímu médiu, teplotě, tlaku a specifikaci projektu.

F304 / F316 Představec

Představec je specifikován jako ASTM A182 F304 / F316. Vřeteno přenáší ovládací sílu z ručního kola nebo pohonu převodovky na bránu. Výběr materiálu vřetene by měl být zvažován společně s tělem ventilu, kotoučem, sedlem, těsněním a procesním médiem.

Konfigurace 6 sedadel Stellite

Uvedená konfigurace sedadla zahrnuje ASTM A182 F304 / ASTM A351 CF8M + Stellite 6. Stellite 6 se používá na použitelné povrchy sedadel, kde je vyžadována odolnost proti opotřebení a opakovaný kontakt se sedadlem. Přesné uspořádání sedla by mělo být potvrzeno podle velikosti ventilu a objednané konfigurace.

Tlakové a přírubové připojení třídy 150

Označení Class 150 identifikuje tlakovou třídu ventilu podle použitelného systému tlak-teplota ASME. Neměl by být interpretován jako pevný pracovní tlak 150 PSI. Uvedený maximální pracovní tlak je 285 PSI, přičemž přípustný tlak pro konkrétní ventil závisí na materiálu, velikosti, teplotě a příslušném jmenovitém tlaku a teplotě.

Ventil používá přírubové konce kompatibilní s RF. Pro NPS 2" až 24" je uvedená norma připojení ASME B16.5, zatímco NPS 26" a vyšší jsou specifikovány pro ASME B16.47 Series A. Před instalací je třeba zkontrolovat rozměry přírub potrubí, třídu tlaku, výběr těsnění, uspořádání šroubů a stav čela.

Ovládání ventilu a výběr velikosti

Způsob ovládání se mění podle velikosti ventilu. Uvedená konfigurace používá ruční kolo pro ventily od 2" do 16" a pohon převodovky pro velikosti 18" a větší. Větší ventily obecně vyžadují větší provozní krouticí moment, takže převodový mechanismus je vhodný pro ruční ovládání potrubních ventilů s větším průměrem.

Ovládání ručního kola

Ovládání ručním kolem poskytuje přímé místní ovládání pro specifikované velikosti ventilů 2" až 16". Obsluha by měla otáčet ručním kolem v souladu se směrem otevírání a zavírání ventilu a neměla by používat nadměrnou vnější sílu k překonání abnormálního odporu.

Operátor převodovky

Ventily od 18" a výše jsou určeny pro pohony převodovek. Převodovka poskytuje mechanickou výhodu pro otevírání a zavírání větších ventilů a může být užitečná tam, kde by přímé ovládání ručním kolem vyžadovalo nadměrnou ovládací sílu.

Úvahy o službách NACE

Uvedená konfigurace odkazuje na NACE MR0175 / ISO 15156. Tyto normy jsou spojeny s požadavky na materiál pro zařízení vystavená specifickým prostředím obsahujícím sirovodík při těžbě ropy a plynu. Použitelnost NACE by měla být potvrzena ve skutečném provozním prostředí, materiálových požadavcích, tlaku, teplotě a specifikaci projektu, spíše než předpokládaná pouze z modelu ventilu.

Pro aplikace s kyselým provozem může být důležitý výběr materiálu a požadavky na tvrdost. Kompletní konfigurace ventilu, včetně materiálů obsahujících tlak, obložení, sedel, vřetene a dalších smáčených součástí, by proto měla být před objednáním zkontrolována podle příslušných projektových požadavků.

Použitelná odvětví

Ropné a plynové systémy

Používá se pro izolaci potrubí v upstream, midstream, rafinaci a petrochemických aplikacích, kde jsou vybrané nerezové materiály a tlaková třída kompatibilní s provozními podmínkami.

Chemické zpracování

Vhodné pro izolaci kompatibilních chemických a procesních kapalin. Těleso, kotouč, vřeteno, sedlo a další materiály by měly být zkontrolovány s ohledem na chemické složení, koncentraci, provozní teplotu a tlak.

Voda a odpadní voda

Použitelné pro vybrané rozvody vody, potrubí pro úpravu, užitkovou a technologickou vodu, kde je vyžadován přírubový izolační ventil.

Energetické a utilitní systémy

Může být použit pro izolaci v průmyslových potrubních rozvodech, energetických systémech, HVAC službách a dalších kompatibilních kapalinových aplikacích v rámci specifikovaných tlakových a teplotních limitů.

Úvahy o výběru

Velikost potrubí:Před objednáním si ověřte jmenovitou velikost potrubí a požadovanou velikost ventilu. Ventily s velkým průměrem by měly být také zkontrolovány z hlediska dostupného instalačního a provozního prostoru.

Tlaková třída:Ujistěte se, že třída 150 a uvedený maximální pracovní tlak jsou vhodné pro skutečný tlak v potrubí při provozní teplotě.

Střední kompatibilita:Zkontrolujte kompatibilitu těla, disku, vřetena, sedla, těsnění a dalších smáčených materiálů s procesním médiem.

Standardní připojení:Ověřte normu příruby, RF obložení, uspořádání otvorů pro šrouby, typ těsnění a požadavky tváří v tvář podle výkresů potrubí.

Operační metoda:Podle velikosti ventilu, montážní polohy, dostupného provozního prostoru a požadovaného provozního momentu ověřte, zda je vyžadován provoz ručního kola nebo převodovky.

Požadavky na kyselou službu:Pokud je ventil určen pro kyselý plyn nebo jiný H₂Služba obsahující S, poskytněte příslušnou NACE nebo specifikaci projektu pro potvrzení materiálu a výroby.

Instalace a údržba

Před instalací zkontrolujte ventil, čela přírub, těsnicí plochy a ochranné kryty, zda nedošlo k poškození při přepravě. Potrubí by mělo být správně vyrovnáno, aby se vnější zatížení potrubí zbytečně nepřenášelo

FAQ

Q1: Jak se liší šoupátko od kulového ventilu v izolaci potrubí?

Šoupátko používá lineárně se pohybující šoupátko k otevírání nebo uzavírání potrubí, zatímco kulový ventil používá rotující kouli. Šoupátka se běžně volí pro větší izolaci potrubí, kde je vyžadována přímá průtoková dráha a relativně nízký průtokový odpor ve zcela otevřené poloze.

Q2: Co je třeba zkontrolovat, pokud je šoupátko obtížně ovladatelné?

Zkontrolujte, zda je potrubí správně vyrovnáno, zda jsou vřeteno a ovládací mechanismus čisté a namazané podle specifikací a zda nadměrný tlak nebo usazeniny neovlivňují pohyb brány. Pokud abnormální odpor přetrvává, ventil by měl být izolován a zkontrolován, spíše než nucený pomocí dalšího externího pákového efektu.

Q3: Jak by měl být šoupátkový ventil z nerezové oceli skladován před instalací?

Ventil by měl být skladován na čistém a suchém místě s nasazenými chrániči přírub. Vyvarujte se vystavení korozivním látkám, nadměrné vlhkosti, nárazům a kontaminaci vnitřních těsnicích ploch. Velké ventily by měly být také vhodně podepřeny během skladování a manipulace.

Q4: Co může způsobit únik po instalaci šoupátka?

Mezi možné příčiny patří poškozené těsnící plochy, nevhodná instalace těsnění, cizí materiál uvnitř ventilu, nesprávná operace zavírání nebo problémy s vyrovnáním potrubí. Skutečná příčina by měla být určena kontrolou a tlakovou zkouškou poté, co byl systém bezpečně izolován.

Q5: Lze dodat nerezový uzavírací ventil ANSI 150LB podle výkresu potrubí?

Ano. Velikost ventilu, osobní rozměry, uspořádání přírub, provozní poloha, konfigurace materiálu a další požadavky na připojení lze před výrobou zkontrolovat podle výkresu potrubí. To je zvláště užitečné pro náhradní ventily a projekty s pevnými instalačními rozměry.

Q6: Lze ventil použít jako náhradu za stávající šoupátko?

Ano, za předpokladu, že náhradní ventil odpovídá požadované velikosti, tlakové třídě, stavebnímu rozměru, přírubovému připojení, specifikaci materiálu, provozní metodě a instalačnímu prostoru. Pro potvrzení konfigurace lze použít existující výkresy ventilů, informace na typovém štítku nebo rozměrová data.

Q7: Jak lze zachovat životnost ventilu?

Ventil provozujte v rámci specifikovaných tlakových a teplotních limitů, vyhněte se zbytečnému opakovanému cyklování, udržujte vřeteno a ovládací mechanismus ve vhodném stavu a pravidelně ventil kontrolujte podle plánu údržby potrubí. Jakékoli abnormální úniky nebo provozní odpor by měly být okamžitě prošetřeny.

Q8: Jaké technické informace by měly být potvrzeny před objednáním?

Klíčové informace zahrnují jmenovitou velikost, tlakovou třídu, koncové připojení, osobní rozměr, materiály karoserie a obložení, konfiguraci sedla, provozní metodu, servisní médium, tlak, teplotu, platné normy a jakékoli speciální požadavky na kontrolu nebo dokumentaci.
