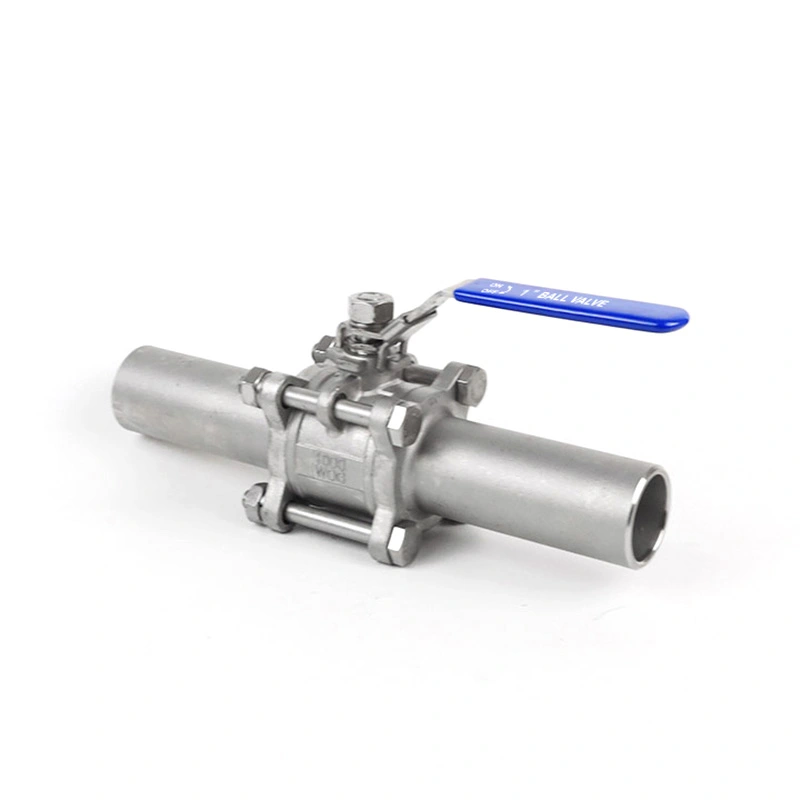

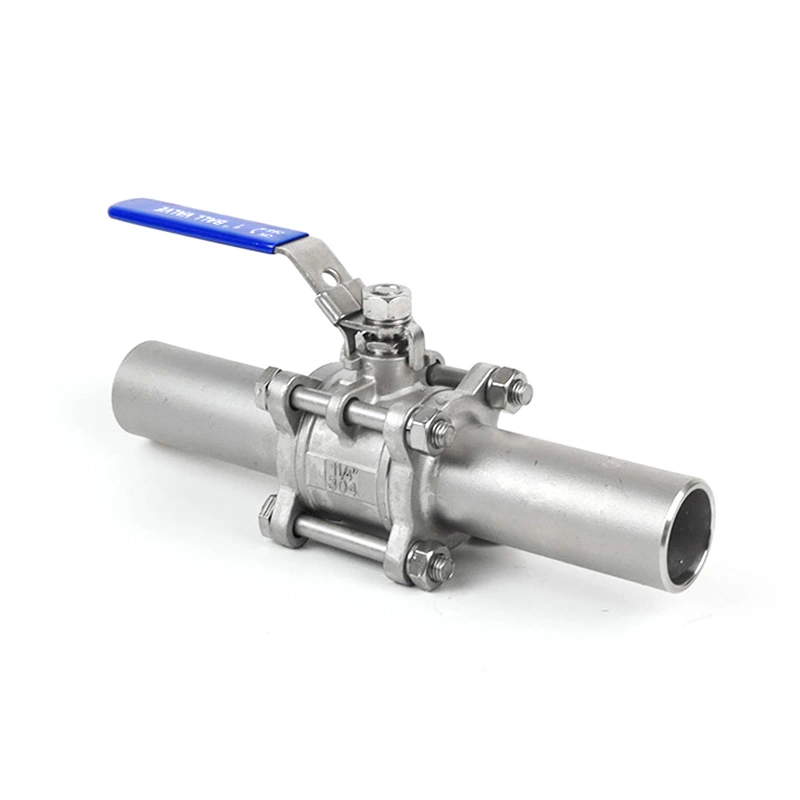

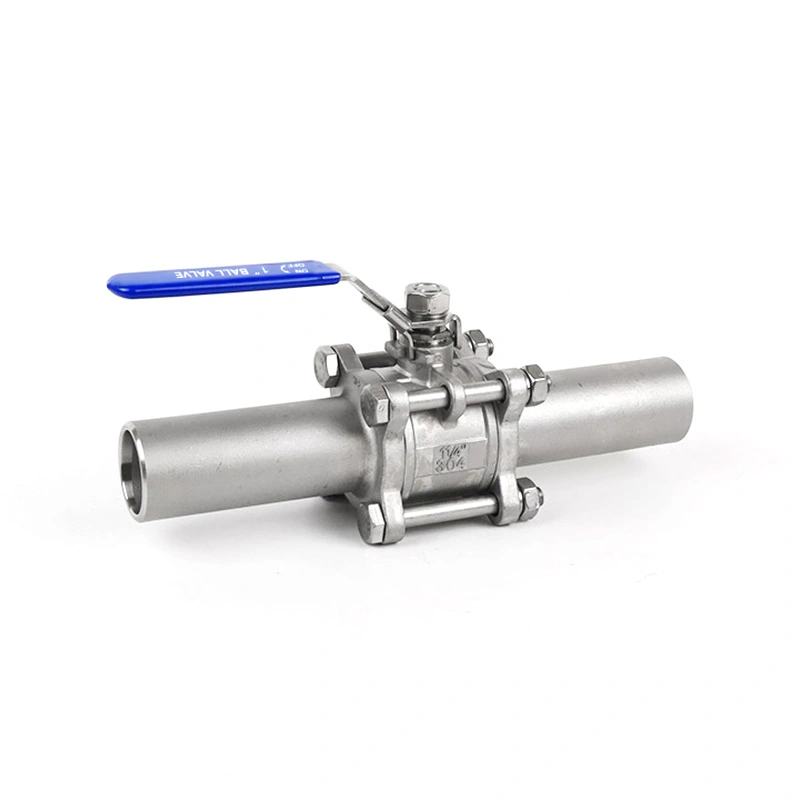

3PC Kulový ventil Weld Extended

3PC Ball Valve Weld Extended využívá prodloužené konce přivařené na tupo, které poskytují další svařovací délku mezi ventilem tělo a potrubí. Prodloužené konce jsou užitečné pro izolovaná potrubí, podzemní instalace a uspořádání potrubí tam, kde je vyžadována větší vzdálenost svařování. Třídílné tělo také poskytuje přístup k vnitřním součástem pro kontrola a výměna po odpojení potrubí.

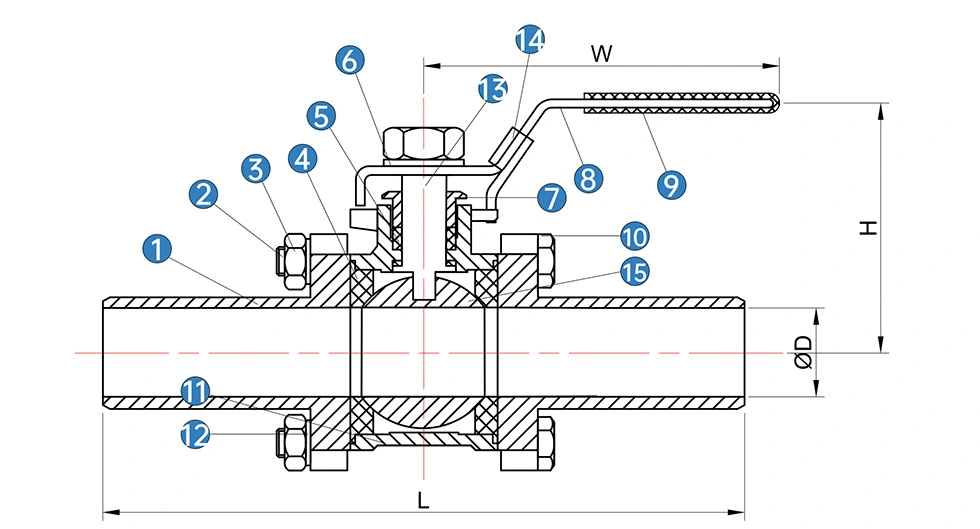

Hlavní rozměry

* N: Závitové konce podle ANSI B 2.1 NPT
* B: Konce závitů podle BS21 BSP

Vlastnosti produktu

1. Prodloužené konce svarů na tupo

Prodloužené přivařovací konce poskytují další prostor pro svařování potrubí a pomáhají udržet svařovací práce mimo hlavní těleso ventilu. Tato konfigurace je užitečná pro izolovaná nebo podzemní potrubí, kde je třeba umístit ventil mimo izolaci nebo na přístupném místě.

2. Třídílná konstrukce

Dělené tělo umožňuje otevření ventilu za účelem kontroly a údržby. Sedadla, těsnění a další vnitřní komponenty jsou přístupné v případě potřeby výměny, což snižuje nutnost výměny kompletní sestavy ventilu.

3. 316 Materiály z nerezové oceli

3PC Ball Valve Weld Extended používá ASTM A351 CF8M (316) pro tělo a ASTM A182 F316 pro kouli a vřeteno. Standardní sedadlo je RPTFE (PTFE+15%fv). Jiné kombinace materiálů lze dodat dle požadavku servisní podmínky.

4. Spojení tupým svarem

Konce svarů splňují požadavky ASME B16.25. Spojení svařované na tupo zajišťuje trvalé spojení mezi ventilem a potrubí, přičemž postup svařování a příprava potrubí jsou určeny příslušnou specifikací potrubí.

Svařování a montáž

Před svařováním zkontrolujte velikost trubky, rozměry svarového konce, stav úkosu a vyrovnání. Potrubí by mělo být řádně podepřený, aby se zabránilo nadměrnému zatížení ventilu během instalace. Dále by měly následovat postupy svařování platnou specifikaci projektu.

Prodloužené konce poskytují dodatečnou vzdálenost mezi svařovací oblastí a vnitřky ventilu. Vhodné svařování a Pro ochranu sedla, těsnění a dalších součástí citlivých na teplo by se stále měly dodržovat postupy regulace tepla.

Materiály a provozní podmínky

Ventil je specifikován pro teplotní rozsah -25 ℃ až 150 ℃ a maximální tlak 285 PSI podle uvedeného podmínky. Skutečné provozní limity by měly být potvrzeny podle velikosti ventilu, média, teploty a použitelný jmenovitý tlak-teplota.

Nerezové tělo, kulička F316 a stopka F316 jsou určeny pro kompatibilní průmyslová média. Sedlo a těsnění Před objednáním je třeba zkontrolovat výběr materiálu podle skutečné kapaliny, teploty a tlaku.

Kontrola kvality

Kontrola materiálu

Identifikace materiálu a související kontrolní záznamy mohou být poskytnuty podle požadavků objednávky. Materiál Pro příslušné konfigurace ventilů jsou k dispozici zkušební protokoly.

Rozměrová kontrola

Rozměry ventilu a vlastnosti přivařovacího konce se kontrolují podle výkresů a požadavků specifikovaných výrobků. Kontrola může zahrnovat délku svarového konce, rozměry a celkový stav montáže.

Tlakové a těsnící zkoušky

Testování a kontrola ventilů se řídí požadavky API 598. Pro kontrolu jsou prováděny tlakové a těsnící zkoušky Těsnění těla ventilu a sedla před odesláním.

Dokončená kontrola ventilu

Závěrečná kontrola zahrnuje vzhled ventilu, montáž, ochranu svarového konce a provozní stav. Požadovaný produkt dokumenty lze připravit dle objednávky.

Aplikace

3PC Ball Valve Weld Extended je vhodný pro průmyslové potrubí, kde je svařovaný spoj a přídavné svařování vzdálenost je vyžadována. Typické aplikace zahrnují petrochemické zpracování, ropné a plynové systémy, tepelnou energii, úprava vody a obecná kontrola průmyslových kapalin.

Konfigurace s prodlouženým koncem je zvláště užitečná při izolaci potrubí, podzemní instalaci nebo na místě uspořádání omezuje dostupný prostor kolem těla ventilu. Vhodnost aplikace by měla být potvrzena na základě specifikace média, tlaku, teploty a potrubí.

Obal

Ventily jsou baleny pro exportní přepravu pomocí vlnitých kartonů a překližkových pouzder. Svařovací konce jsou chráněna při balení, aby se snížilo riziko poškození zkosených a spojovacích ploch při manipulaci a zásilka.

FAQ

1. K čemu slouží rozšířené svarové konce na 3PC Ball Valve Weld Extended?

Prodloužené přivařovací konce poskytují dodatečnou svařovací vzdálenost mezi tělem ventilu a potrubím. Jsou užitečné pro izolované potrubí, podzemní instalace a další uspořádání, kde je třeba umístit svařovací oblast dále z těla ventilu.

2. Jaký materiál je použit na ventil?

Standardní materiál těla je ASTM A351 CF8M (316), s ASTM A182 F316 použitým pro kuličku a představec. Sedačka je RPTFE (PTFE + 15 % fv). Další materiály jsou k dispozici na vyžádání.

3. Jaká norma platí pro konce svařované natupo?

Konce s tupým svarem jsou specifikovány podle ASME B16.25. Konečný postup svařování by se měl řídit příslušnými postupy specifikace potrubí nebo projektu.

4. Lze ventil po instalaci udržovat?

Ano. Třídílné tělo poskytuje přístup k vnitřním součástem pro kontrolu a výměnu. Potrubí musí před údržbou ventilu izolujte a odtlakujte.

5. Jaké jsou tlakové a teplotní limity?

Uvedený maximální tlak je 285 PSI a teplotní rozsah je -25 ℃ až 150 ℃. Skutečný přípustný provoz podmínky závisí na velikosti ventilu, médiu a příslušném jmenovitém tlaku a teplotě.

6. Jaké dokumenty lze poskytnout?

Podle ventilu mohou být poskytnuty protokoly o zkouškách materiálu a příslušná inspekční nebo produktová dokumentace požadavky na konfiguraci a objednávku.
