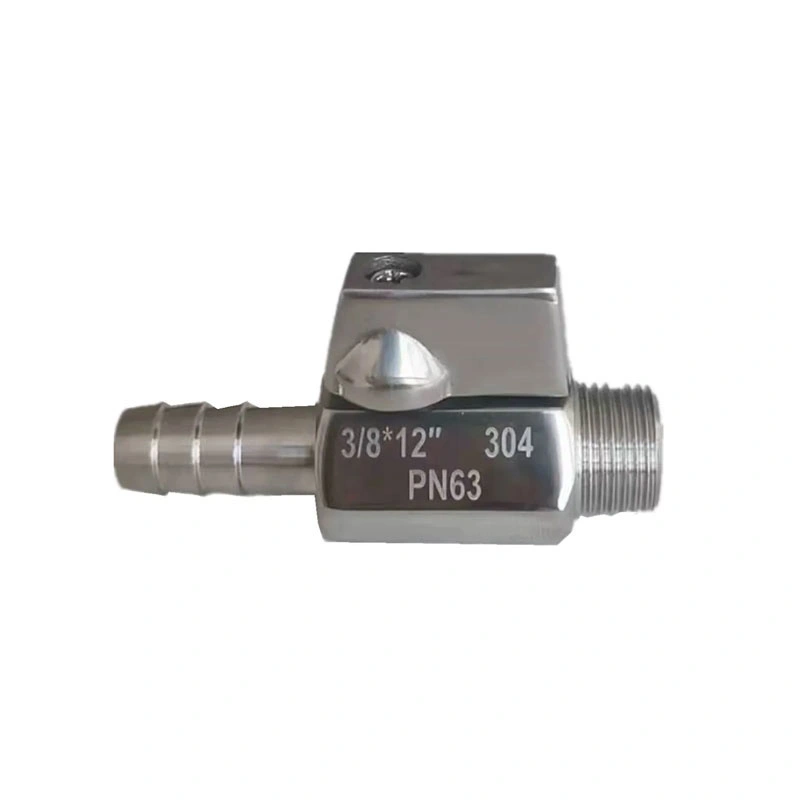

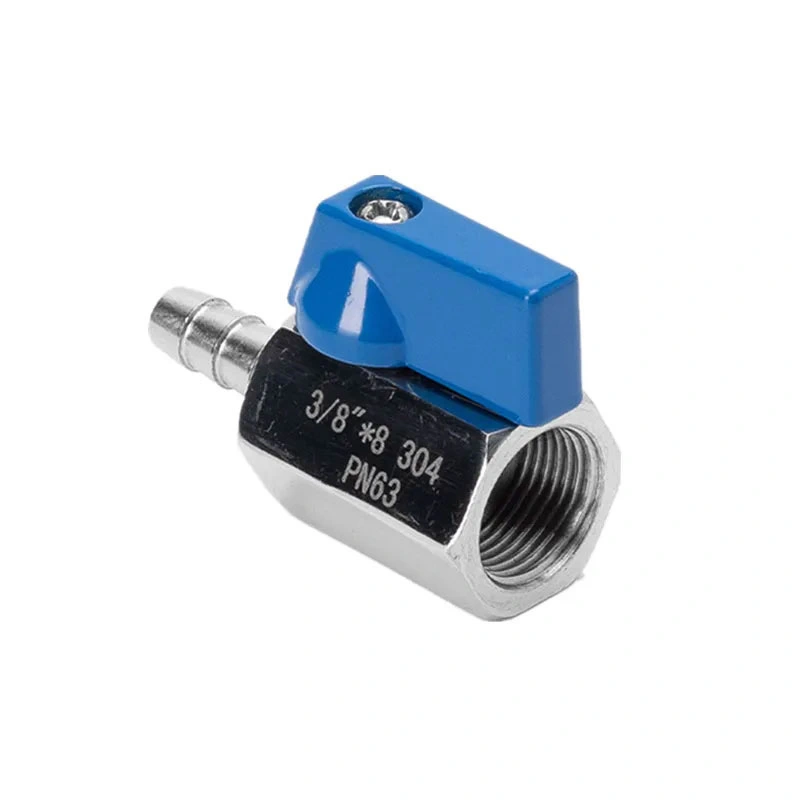

Minikulový ventil se závitem na hadici z nerezové oceli

Kompaktní vedení kapalin často vyžadují ventil, který může připojit závitové potrubí a flexibilní hadice v omezeném instalačním prostoru. Minikulový ventil na hadici se závitem z nerezové oceli kombinuje vsuvku se závitem s hadicovou přípojkou v jedné sestavě a poskytuje pohodlné ovládání zapnutí/vypnutí prostřednictvím čtvrtotáčkového ovládacího mechanismu. Jeho kompaktní konfigurace je vhodná pro zařízení a rozvody potrubí, kde je omezený prostor.

Hlavní rozměry

Struktura a vlastnosti produktu

Závitové a hadicové připojení

Ventil kombinuje závitové připojení s hadicovou vsuvkou v jedné kompaktní sestavě. Strana se závitem může být připojena ke kompatibilním potrubním komponentům NPT nebo BSP, zatímco strana vsuvky je určena pro vhodné uspořádání flexibilní hadice a svorky. Před instalací by měl být potvrzen vnitřní průměr hadice a rozměry připojení.

Konstrukce z nerezové oceli 316

Těleso ventilu je specifikováno jako ASTM A351 CF8M (316), přičemž pro kouli a vřeteno se používá ASTM A182 F316. Tato konstrukce z nerezové oceli je vhodná pro aplikace, kde je vyžadována materiálová kompatibilita a odolnost proti korozi. Skutečná vhodnost závisí na pracovním médiu, koncentraci, teplotě a dalších provozních podmínkách.

Vypínání po čtvrt otáčkách

Kuličkový mechanismus zajišťuje otevírání a zavírání o čtvrt otáčky. Poloha rukojeti ukazuje provozní stav ventilu, což umožňuje použití ventilu pro přímou izolaci zapnutí/vypnutí v kompaktních kapalinových systémech. Tento ventil je určen spíše pro uzavírací službu než pro přesnou regulaci průtoku.

Sedlo RPTFE

Standardní sedadlo je RPTFE (PTFE+15%fv). Materiál sedla by měl být před výběrem zkontrolován v porovnání s procesním médiem a provozní teplotou. Pro aplikace vyžadující specifickou chemickou nebo teplotní kompatibilitu lze zvážit různé kombinace materiálů.

Výběr připojení závitu a hadice

NPT a BSP jsou různé normy závitů a neměly by být považovány za vzájemně zaměnitelné. Závit ventilu se musí shodovat s protilehlou armaturou nebo připojením potrubí. Při připojování hadicové vsuvky vyberte hadici s kompatibilním vnitřním průměrem a použijte vhodnou svorku nebo způsob připojení pro provozní podmínky.

U zařízení s omezeným prostorem zkontrolujte před instalací celkové rozměry ventilu a vůli rukojeti. Hadice by také měla být vedena bez nadměrného ohýbání, kroucení nebo vnějšího zatížení přípojky ventilu.

Aplikační scénáře

Mini kulový ventil se závitem na hadici z nerezové oceli je vhodný pro kompaktní potrubí kapaliny, kde je vyžadováno připojení hadice a ruční uzavření. Mezi typické aplikace patří:

Hadice pro přívod vody a odvodňovací potrubí

Stlačený vzduch a pneumatická zařízení

Filtrační, chladicí a čisticí zařízení

Přípojky čerpadla a vypouštěcí otvory

Odběr vzorků a laboratorní vybavení

Závlahové a postřikové systémy

Lehká průmyslová zařízení pro manipulaci s kapalinami

Instalace a údržba

Před instalací ověřte velikost ventilu, typ závitu NPT nebo BSP, velikost připojení hadice, pracovní tlak a teplotu. Vyčistěte protilehlé spoje a ujistěte se, že těsnicí plochy neobsahují nečistoty nebo cizí částice. Závitové spoje by měly být utaženy pomocí vhodné metody bez použití nadměrné síly na tělo ventilu.

Po instalaci zkontrolujte připojení hadice a závitový spoj během uvádění systému do provozu. Ovládejte rukojeť v celém jejím rozsahu čtvrt otáčky, abyste potvrdili hladký pohyb. Před údržbou izolujte ventil od zdroje tlaku a uvolněte zbytkový tlak z připojeného potrubí.

Úvahy o tlaku a teplotě

Uvedený maximální tlak je 285PSI a specifikovaný teplotní rozsah je -25℃~150℃. Tyto hodnoty je třeba brát v úvahu společně s velikostí ventilu, pracovním médiem a použitelným jmenovitým tlakem a teplotou. Před instalací ventilu do systému by měly být potvrzeny skutečné provozní podmínky.

Technická dokumentace

Pro potvrzení rozměrů a výběr projektu lze poskytnout výkresy produktu a technické specifikace. Informace o materiálu, záznamy o kontrolách a další příslušné dokumenty k produktu lze také uspořádat podle konfigurace ventilu a požadavků objednávky.

FAQ

Q1: K čemu se používá minikulový ventil se závitovou vsuvkou z nerezové oceli?

A Minikulový ventil se závitem na hadici z nerezové ocelise používá pro ruční ovládání zapnutí/vypnutí v kompaktních kapalinových systémech, které kombinují závitové připojení potrubí s připojením flexibilní hadice. Může být použit s kompatibilní vodou, vzduchem, olejem a dalšími médii v rámci specifikovaných provozních limitů.

Q2: Lze ventil připojit přímo k flexibilní hadici?

Strana vsuvky je navržena pro připojení ke kompatibilní hadici pomocí vhodného připojení hadice a uspořádání svorek. Velikost hadice, vnitřní průměr a způsob připojení by měly být přizpůsobeny rozměrům ventilu a provozním podmínkám.

Q3: Jsou dostupné verze NPT a BSP?

Ano. Uvedené normy závitů jsou NPT a BSP. Požadovaný typ závitu by měl být specifikován při objednávce tak, aby odpovídal protilehlé trubce, tvarovce nebo připojení zařízení.

Q4: Je tento ventil vhodný pro systémy stlačeného vzduchu?

Ano, lze jej uvažovat pro kompatibilní aplikace se stlačeným vzduchem v rámci specifikovaných tlakových a teplotních limitů. Velikost ventilu, způsob připojení a těsnicí materiály by měly být zkontrolovány podle skutečných požadavků na pneumatický systém.

Q5: Jaký materiál se používá pro tělo ventilu?

Standardní materiál těla je ASTM A351 CF8M (316). Kulička a představec jsou ASTM A182 F316, zatímco sedlo je RPTFE (PTFE+15%fv). Další materiály jsou k dispozici na vyžádání.

Q6: Mohu požádat o výkres před zadáním objednávky?

Ano. Pro potvrzení velikosti ventilu, typu závitu, připojení hadice a instalačních rozměrů před výrobou mohou být poskytnuty rozměrové výkresy a technické specifikace.

Q7: Jaké informace jsou potřebné pro výběr ventilu?

Uveďte prosím požadovanou velikost, standard závitu NPT nebo BSP, velikost hadice, pracovní médium, tlak, teplotu a požadavky na instalaci. Tyto informace pomáhají potvrdit správnou konfiguraci ventilu.
