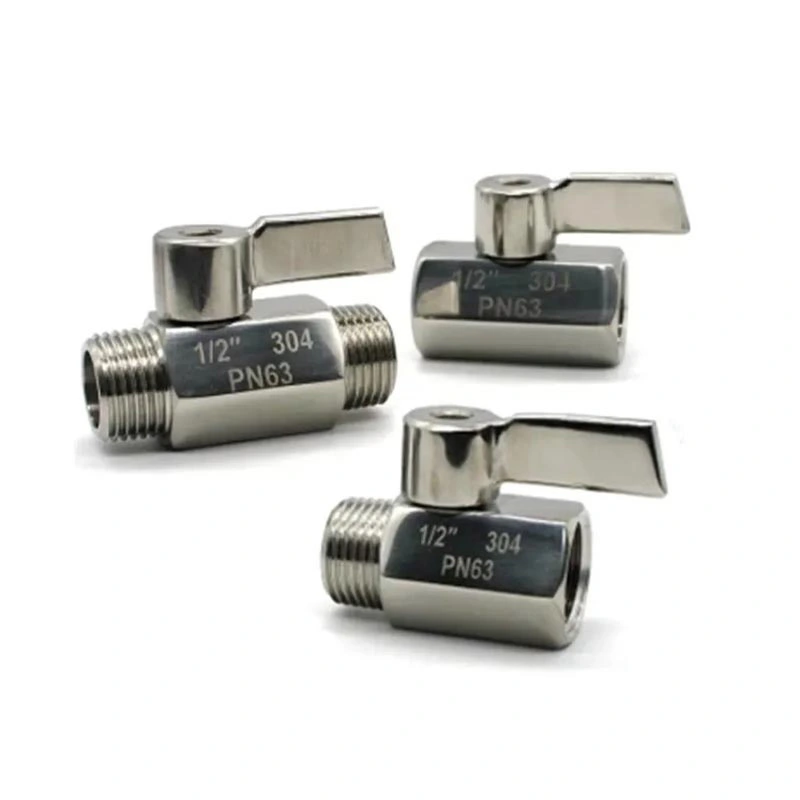

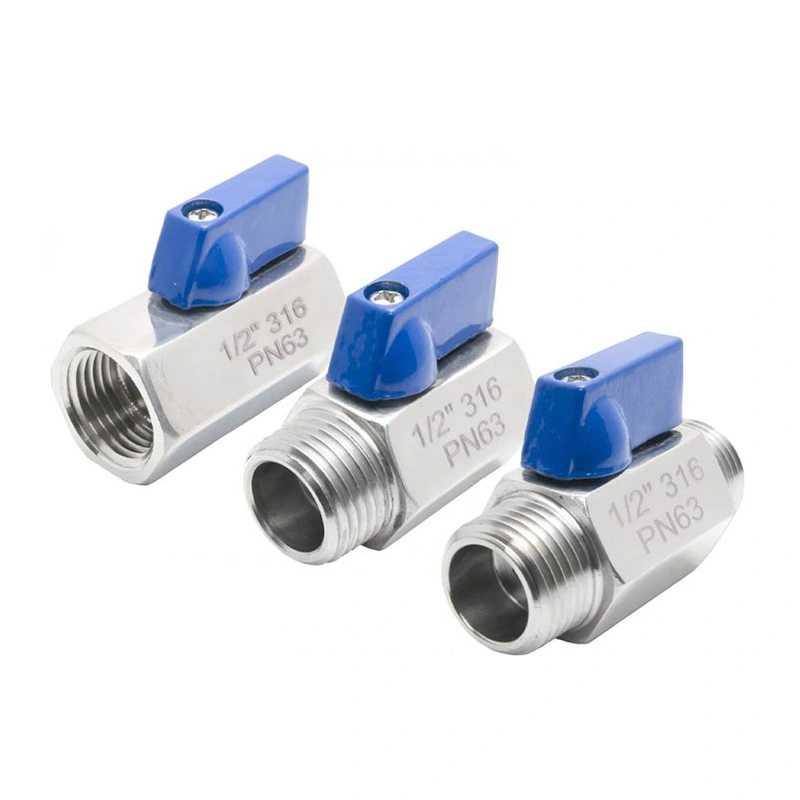

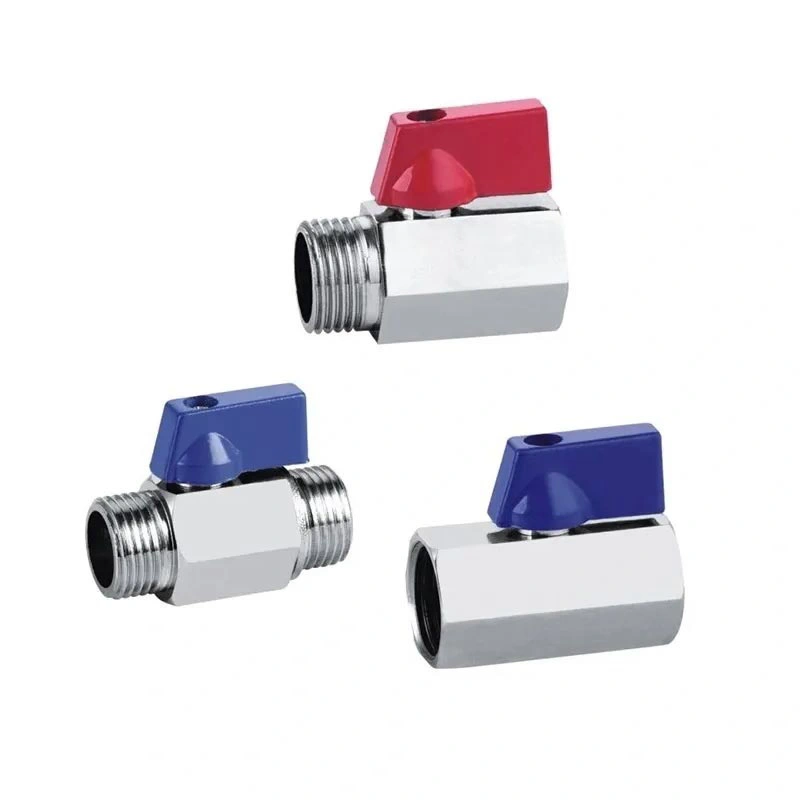

Mini kulový ventil z nerezové oceli

Minikulový ventil z nerezové oceli je určen pro kompaktní potrubí a zařízení, kde je omezený prostor, ale je vyžadován čtvrtotáčkový uzavírací ventil. Jeho tělo z nerezové oceli, závitové připojení NPT nebo BSP a kompaktní ovládací rukojeť jej činí vhodným pro malé potrubní sestavy, přístroje a zařízení pro manipulaci s kapalinami. Ventil lze vybrat podle požadovaného tlaku, teploty, média a specifikace připojení.

Hlavní rozměry

Struktura a vlastnosti produktu

Kompaktní čtvrtotáčkový provoz

Ventil používá čtvrtotáčkový kulový mechanismus pro zapnutí/vypnutí. Otočením rukojeti se mění poloha kuličky a otevírá nebo zavírá průtokový kanál. Tento způsob ovládání je vhodný pro aplikace, kde je třeba ventil často ovládat nebo kde je vyžadována jednoduchá uzavírací funkce.

Konstrukce z nerezové oceli 316

Těleso ventilu je specifikováno jako ASTM A351 CF8M (316), přičemž pro kouli a vřeteno se používá ASTM A182 F316. Tato kombinace materiálů poskytuje konstrukci z nerezové oceli pro aplikace, kde je důležitá odolnost proti korozi a materiálová kompatibilita. Skutečná vhodnost by měla být zkontrolována s ohledem na procesní médium a provozní podmínky.

NPT a BSP závitová připojení

Ventil je k dispozici se závitovým připojením NPT a BSP pro integraci s kompatibilním potrubím a zařízením. Typ závitu by měl být potvrzen před objednávkou, protože závity NPT a BSP používají různé standardy závitů a nemělo by se s nimi zacházet jako s vyměnitelnými spoji.

Konfigurace sedadla RPTFE

Standardní materiál sedadla je RPTFE (PTFE+15%fv). Výběr sedadla by měl brát v úvahu pracovní médium, provozní teplotu a tlak. Pokud aplikace zahrnuje agresivní chemikálie nebo speciální procesní kapaliny, měla by být před výběrem ventilu potvrzena kompatibilita materiálu.

Úvahy o výběru

Výběr malého kulového ventilu vyžaduje více než jen přizpůsobení velikosti potrubí. Je třeba vzít v úvahu pracovní médium, tlak, teplotu, typ připojení a dostupný prostor pro instalaci. Tlakové a teplotní limity ventilu by měly být před instalací porovnány se skutečnými provozními podmínkami.

U závitových instalací ověřte, zda potrubí používá závity NPT nebo BSP. U zařízení s omezeným přístupem zkontrolujte polohu rukojeti a dostupnou vůli kolem ventilu. Sedlo a těsnicí materiály by také měly být kompatibilní s procesní kapalinou, aby se zabránilo předčasnému opotřebení součástí.

Aplikační scénáře

Minikulový ventil z nerezové oceli lze použít pro uzavírací službu v kompaktních kapalinových systémech a zařízeních, kde je vyžadováno menší uspořádání ventilů. Mezi typické aplikace patří:

Vodovodní a kanalizační systémy

Pneumatická zařízení a rozvody stlačeného vzduchu

Přístrojové a zkušební zařízení

Malé stroje a automatizační zařízení

Chladicí systémy a filtrační jednotky

Laboratorní a instalatérské instalace

Lehké průmyslové systémy pro manipulaci s kapalinami

Instalace a údržba

Před instalací ověřte velikost ventilu, typ závitu, jmenovitý tlak, teplotní rozsah a kompatibilitu materiálu. Vyčistěte závity potrubí a odstraňte cizí částice, které by mohly ovlivnit spoj nebo těsnicí povrch. Použijte vhodný způsob těsnění závitu pro vybraný spoj a vyhněte se nadměrné utahovací síle.

Po instalaci použijte rukojeť v celém jejím rozsahu čtvrt otáčky a během uvádění systému do provozu zkontrolujte těsnost spoje. Během údržby izolujte ventil od zdroje tlaku před kontrolou nebo výměnou vnitřních součástí.

Kvalita a dokumentace

Výrobní kontrola může zahrnovat kontrolu rozměrů, ověření materiálu, kontrolu montáže a tlakové nebo těsnící zkoušky podle příslušných požadavků na výrobek a objednávku. Pro potvrzení rozměrů a výběr projektu lze poskytnout výkresy produktu a technické specifikace. V případě potřeby lze rovněž zajistit dokumentaci materiálu a kontrolní záznamy.

FAQ

Q1: K čemu se používá minikulový ventil z nerezové oceli?

A Mini kulový ventil z nerezové ocelise používá hlavně pro on/off řízení kapaliny v kompaktních potrubích, zařízeních a přístrojových systémech. Je vhodný pro kompatibilní vodu, vzduch, olej a další průmyslová média ve specifikovaném rozsahu tlaku a teploty.

Q2: Jaký je rozdíl mezi vlákny NPT a BSP?

NPT a BSP jsou různé závitové standardy s různými profily závitů a specifikacemi. Závit ventilu se musí shodovat s protilehlou trubkou nebo armaturou, takže požadovaná norma závitu by měla být potvrzena před objednávkou.

Q3: Jaké materiály se používají pro ventil?

Standardní konfigurace používá ASTM A351 CF8M (316) pro tělo, ASTM A182 F316 pro kuličku a představec a RPTFE (PTFE+15%fv) pro sedlo. Další materiály jsou k dispozici na vyžádání.

Q4: Jaký tlak a teplotu ventil zvládne?

Uvedený maximální tlak je 285PSI a teplotní rozsah je -25℃~150℃. Skutečné přípustné provozní podmínky by měly být potvrzeny podle velikosti ventilu, média, teploty a příslušného jmenovitého tlaku a teploty.

Q5: Mohu před objednáním požádat o výkres produktu?

Ano. Pro potvrzení velikosti ventilu, typu připojení, instalačních rozměrů a dalších požadovaných parametrů před výrobou mohou být poskytnuty rozměrové výkresy a technické specifikace.

Q6: Lze ověřit materiál ventilu?

Ano. Ověření materiálu a související inspekční dokumentaci lze uspořádat podle konfigurace ventilu a požadavků objednávky. Příslušný rozsah kontroly by měl být potvrzen při zadávání objednávky.

Q7: Jsou k dispozici různé materiály?

Ano. Jiné kombinace materiálů tělesa, koule, vřetene, sedla a těsnění lze uvažovat pro specifické provozní podmínky v závislosti na požadovaném tlaku, teplotě a kompatibilitě média.
