1PC kulové ventily
1PC kulový ventil s přímou montáží z nerezové oceli
Shangtai Valve je profesionální výrobce kulových ventilů z nerezové oceli s přímou montáží 1PC, určených pro aplikace vyžadující pohony nebo jiné příslušenství. Všechny materiály ventilů jsou testovány spektrometrem pro ověření obsahu niklu a chrómu. K dispozici jsou velikosti od 1/2” do 2” s více materiálovými možnostmi. Poskytuje spolehlivé řešení pro výrobce zařízení OEM, distributory a projekty řízení průmyslových kapalin.
Když je tradiční ruční kulový ventil vybaven pohonem, mohou být vyžadovány další konzoly a spojky pro montáž a vyrovnání. To může zkomplikovat instalaci a vyžadovat další úpravy mezi jednotlivými ventil a pohon.
Konstrukce s přímou montáží ventilu Shangtai poskytuje rozhraní pro montáž pohonu na ventil, což snižuje potřebu dodatečné montážní komponenty. Kompaktní spojení ventil-pohon také pomáhá zjednodušit instalaci a udržovat přesný přenos.
Tento 1PC kulový ventil s přímou montáží z nerezové oceli byl vyvinut v reakci na požadavky zahraničních zákazníků na a jednodílný ventil kompatibilní s pohony. Shangtai vyvinul nástroje a optimalizoval konstrukci ventilu na základě tyto požadavky na aplikaci.
Ventil je vhodný pro průmyslová zařízení a automatizované systémy řízení kapalin, kde je kompaktní ventil a je nutné připojení pohonu.
Parametry produktu
| Hlavní rozměry: | 1/4"–2" |
| Tlaková třída: | CL150 |
| Standardní závit: | NPT, BSP |
| MAX tlak: | 285 PSI |
| Konstrukční a výrobní standardy: | ASME B16.34 |
| Testování a kontrola: | API598 |
| Speciální design: | Blokovací zařízení, stopka proti vyfouknutí |
| Hodnoty tlaku a teploty: | ASME B16.34 |
| Typ portu: | Snížený port |
| Rozsah teplot: | -25℃~150℃ |
| Materiál těla: | ASTM A351 CF8M（316） |
| Materiál míče: | ASTM A182 F304 |
| Materiál stonku: | ASTM A182 F304 |
| Materiál sedáku: | RPTFE (PTFE + 15 % fv) |
| Možnosti: | Další materiály jsou k dispozici na vyžádání. |

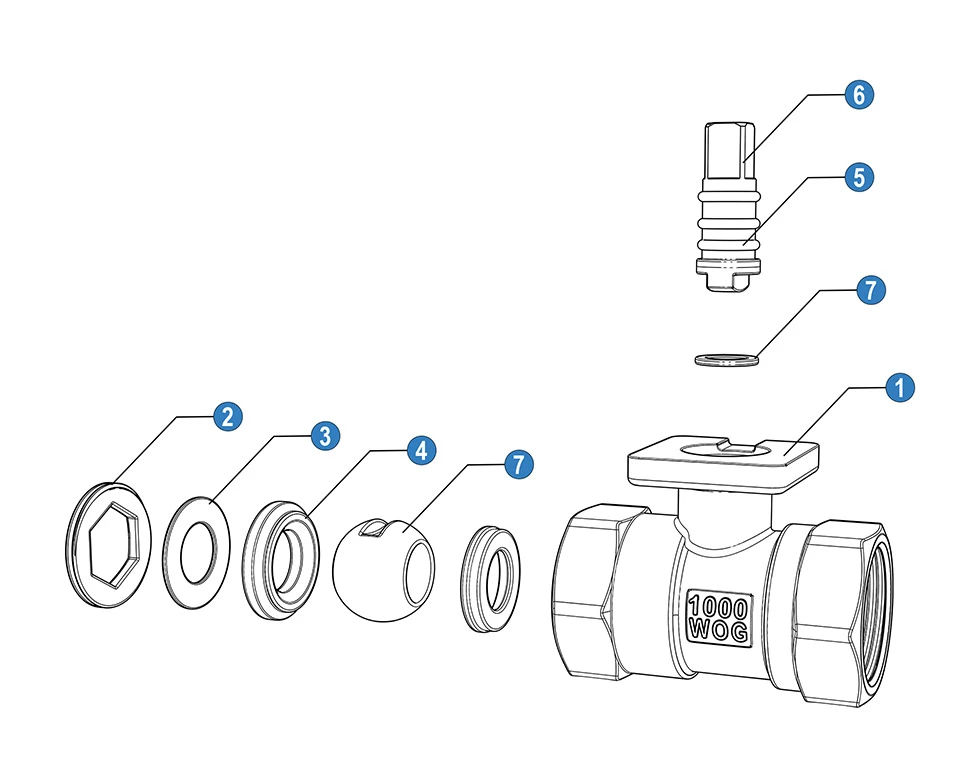

| Žádný | Jméno | Materiál (*N/B) | |
| 1 | Tělo | SS 316 | SS 304 |
| 2 | Víčko | SS 316 | SS 304 |
| 3 | Podložka | SS 316 | SS 304 |
| 4 | Míčové sedadlo | PTFE | PTFE |
| 5 | O-kroužek | PTFE | PTFE |
| 6 | Zastavit | SS 316 | SS 304 |
| 7 | Míč | SS 316 | SS 304 |
| 8 | Třecí kroužek | PTFE | PTFE |
* N: Závitové konce podle ANSI B 2.1 NPT
* B: Konce závitů podle BS21 BSP

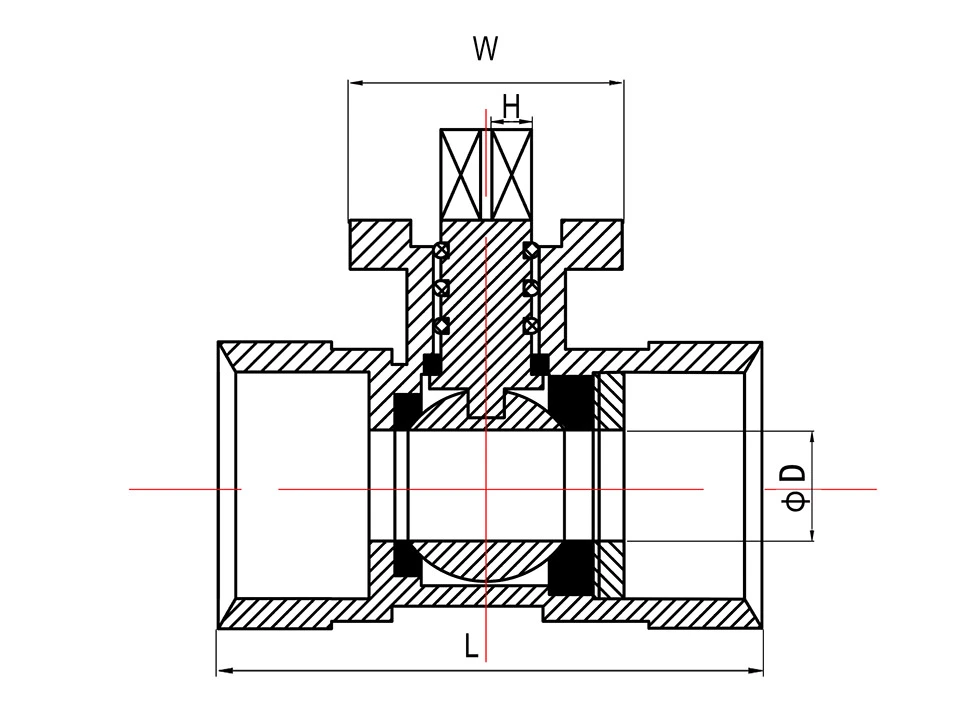

| Velikost | Rozměry (mm) | |||
| D | W | H | L(+-2) | |
| 1/2" | 25 | 36*36 | 6 | 54.5 |
| 3/4" | 32 | 36*36 | 9 | 59 |
| 1" | 38 | 36*36 | 9 | 72 |
| 1 1/4" | 47.5 | 36*36 | 9 | 76 |
| 2" | 65 | 50*50 | 11 | 97 |
HODNOTY Kv
Kv = Rychlost průtoku vody v krychlových metrech za hodinu, která způsobí pokles tlaku o 1 bar a ventil.
| 1/2" | 3/4" | 1" | 11/4" | 2" |
| 5 | 13 | 28 | 40 | 109 |
Inženýrské výhody
Řešení pro montáž integrovaného pohonu
Vestavěná montážní platforma ISO umožňuje přímé spojení s pohony, což snižuje potřebu externích držáků a minimalizace instalačních komponent.
Pro výrobce zařízení to znamená:
- Rychlejší proces montáže
- Design čistšího zařízení
- Nižší náklady na instalaci
Optimalizováno pro OEM výrobu zařízení
Na rozdíl od standardních ručních kulových ventilů je tento kulový ventil 1PC z nerezové oceli s přímou montáží navržen s automatizací integrace na mysli. Pomáhá zákazníkům OEM vyvíjet kompaktní zařízení s menším počtem externích komponent a snadněji přístup údržby.
Sledovatelnost a spolehlivost materiálu
Provádíme zkoušky spektrometrem na nerezových materiálech, abychom předem ověřili obsah niklu a chromu výrobu, zajišťující konzistentní materiálový výkon.
Dostupné možnosti z nerezové oceli poskytují spolehlivou odolnost proti korozi pro průmyslové kapalinové aplikace.
Kompaktní jednodílná konstrukce ventilu
Jednodílná konstrukce těla poskytuje:
- Snížené riziko úniku
- Jednoduchá údržba
- Prostorově úsporná instalace
Je vhodný pro zařízení, kde je důležitý instalační prostor a dlouhodobá spolehlivost.
Přesná výroba pro stabilní provoz
Každý ventil je vyroben technologií přesného obrábění, aby byly zachovány přesné rozměry, hladký chod a spolehlivý výkon připojení v průmyslových pracovních podmínkách.
Typické aplikace
Automatizované průmyslové zařízení
Používá se jako kompaktní součást řízení průtoku ve strojních zařízeních vyžadujících provoz ventilů poháněných pohonem.
Systémy řízení procesů
Vhodné pro průmyslová potrubí, kde je vyžadováno automatické ovládání otevírání a zavírání.
Zařízení na úpravu vody
Používá se ve filtračních a čisticích systémech s automatizovaným řízením kapalin.
Zařízení HVAC
Poskytuje spolehlivé spínání a vypínání průtoku pro systémy související s HVAC.
Farmaceutické a chemické vybavení
Vhodné pro aplikace vyžadující konstrukci z nerezové oceli a stabilní řízení kapaliny.
Podpora OEM ze Shangtai
Shangtai Valve poskytuje přizpůsobená řešení ventilů pro globální zákazníky, včetně:
- Výběr materiálu podle pracovních podmínek
- Přizpůsobené velikosti a standardy připojení
- OEM branding support
- Schopnost hromadné výroby
FAQ
Proč zvolit přímo montovaný kulový ventil místo standardního kulového ventilu?
Kulový ventil s přímou montáží je určen pro automatizační aplikace. Umožňuje přímou instalaci pohonů, snížení nadbytečných součástí a zjednodušení montáže systému.
Jaký typ pohonů lze nainstalovat na tento kulový ventil s přímou montáží z nerezové oceli 1PC?
Ventil lze sladit s pneumatickými a elektrickými pohony prostřednictvím montážní platformy ISO.
Je tento ventil vhodný pro OEM zařízení?
Ano. Kompaktní konstrukce a design připravený pro pohon jej činí vhodným pro výrobce strojů a automatizaci systémových integrátorů.
Jak Shangtai Valve kontroluje kvalitu materiálu?
Surové nerezové materiály jsou kontrolovány spektrometrickým testováním, aby se ověřilo složení a zachovala se výroba konzistence.
