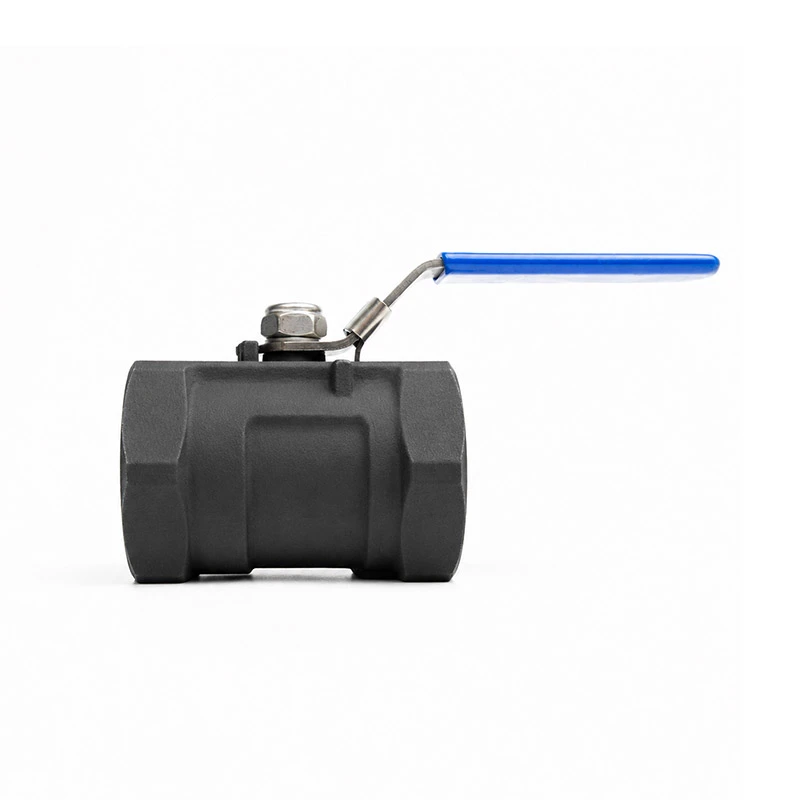

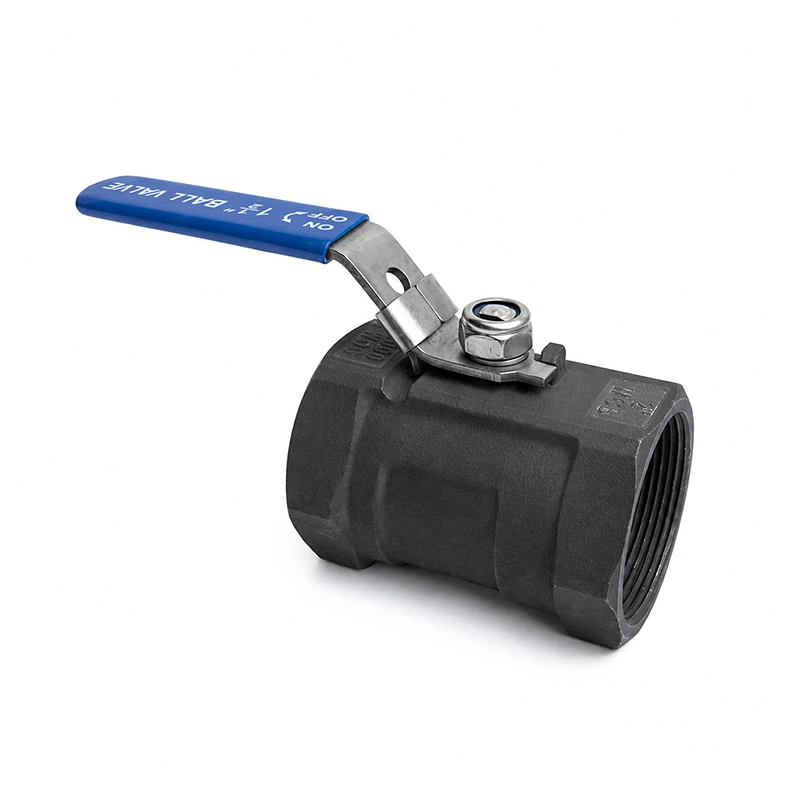

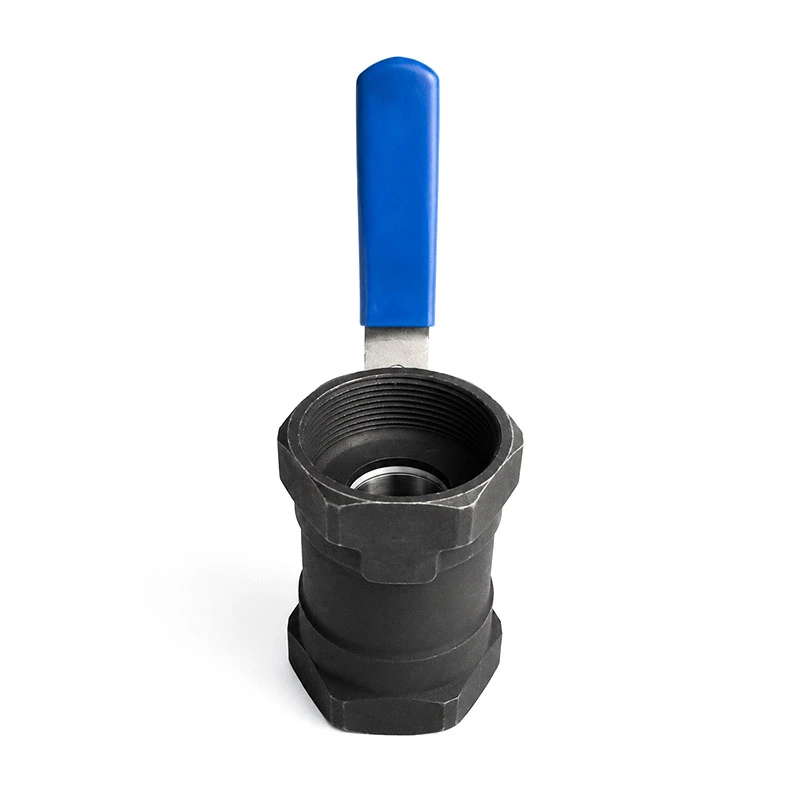

1PC kulový ventil z uhlíkové oceli s blokovacím zařízením

Kulový ventil z uhlíkové oceli 1PC s uzamykacím zařízením kombinuje silnou strukturu těla s praktickým uzamykacím mechanismem, pomáhá operátorům udržovat stabilní řízení toku a snižovat riziko chybné obsluhy.

Ve srovnání s vícedílnými konstrukcemi ventilů nabízí jednodílná konstrukce těla kompaktní profil a menší potenciál vnější místa úniku. Konstrukce z uhlíkové oceli poskytuje vynikající mechanickou pevnost a nákladovou efektivitu, Díky tomu je tento ventil vhodný pro obecné průmyslové aplikace, kde není vyžadována nerezová ocel.

Princip fungování produktu

Ventil používá čtvrtotáčkový kulový mechanismus pro řízení průtoku média.

Když je rukojeť otočena rovnoběžně s potrubím, otvor koule se vyrovná s dráhou průtoku, což umožňuje médium procházet. Když se rukojeť otočí o 90 stupňů, kulička se otočí kolmo ke směru toku, zablokování průchodu a uzavření průtoku.

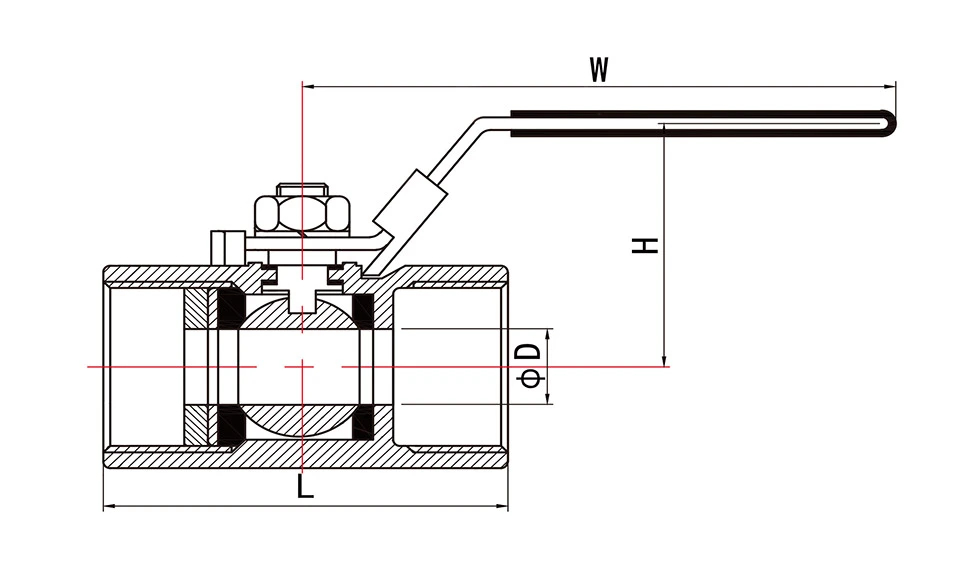

Parametry produktu

Kv VALUESperdida de carga de 1 bar.přes ventil.

Kv = Rychlost průtoku vody v kubických metrech za hodinu, která způsobí pokles tlaku o 1 bar.

* N: Závitové konce podle ANSI B 2.1 NPT
* B: Konce závitů podle BS21 BSP

Výhody

1dílný design těla

Kompaktní konstrukce s menším počtem spojů těla, pomáhá snižovat potenciální místa úniku.

Pevnost uhlíkové oceli

Poskytuje silný mechanický výkon pro průmyslové potrubní aplikace.

Uzamykatelná rukojeť pro bezpečnostní ovládání

Podporuje bezpečnější postupy údržby.

Spolehlivý výkon při vypínání

Přesné kuličkové a těsnící sedla zajišťují stabilní těsnicí výkon, pokud jsou správně vybrány a instalovány.

Rychlý čtvrtotáčkový provoz

Jednoduché 90stupňové ovládání umožňuje rychlé otevírání a zavírání.

Cenově výhodná alternativa k nerezové oceli

Ideální pro nekorozivní média, kde je vyžadována vysoká pevnost a ekonomické náklady.

Více možností konfigurace

K dispozici s různými velikostmi, koncovými spoji, jmenovitými tlaky, těsnicími materiály a povrchovými úpravami podle potřeb aplikace.

Návrhy na výběr

Při výběru kulového ventilu z uhlíkové oceli s uzamykacím zařízením 1PC zvažte následující body:

Střední kompatibilita

Potvrďte, zda materiál ventilu a materiál těsnění jsou vhodné pro kapalinu, jako je voda, olej, plyn, popř stlačený vzduch.

Hodnocení tlaku

Vyberte ventil podle skutečného pracovního tlaku a tlakové třídy systému.

Pracovní teplota

Vyberte vhodné materiály sedla a těsnění na základě rozsahu provozních teplot.

Velikost ventilu

Přizpůsobte velikost ventilu průměru potrubí, abyste zajistili správnou průtokovou kapacitu.

Typ ukončení připojení

Vyberte závitové, přírubové, svařované nebo přizpůsobené typy připojení podle konstrukce potrubí.

Typ portu

Pokud je požadována nižší tlaková ztráta, doporučuje se plný port. Pro kompaktní instalaci lze zvolit redukovaný port a nákladovou efektivitu.

Požadavek na uzamčení

Potvrďte, zda je třeba ventil uzamknout v otevřené poloze, zavřené poloze nebo v obou.

Ochrana povrchu

Pro venkovní nebo vlhké prostředí se doporučuje vhodný nátěr nebo antikorozní úprava.

Srovnání produktů

Proces kontroly kvality

Náš proces kontroly kvality je navržen tak, aby zajistil stabilní výkon a spolehlivé dodávky.

Kontrola surovin

Před výrobou se kontroluje kvalita materiálu, vzhled a certifikáty.

Rozměrová kontrola

Klíčové rozměry se měří během a po obrábění.

Kontrola součástí

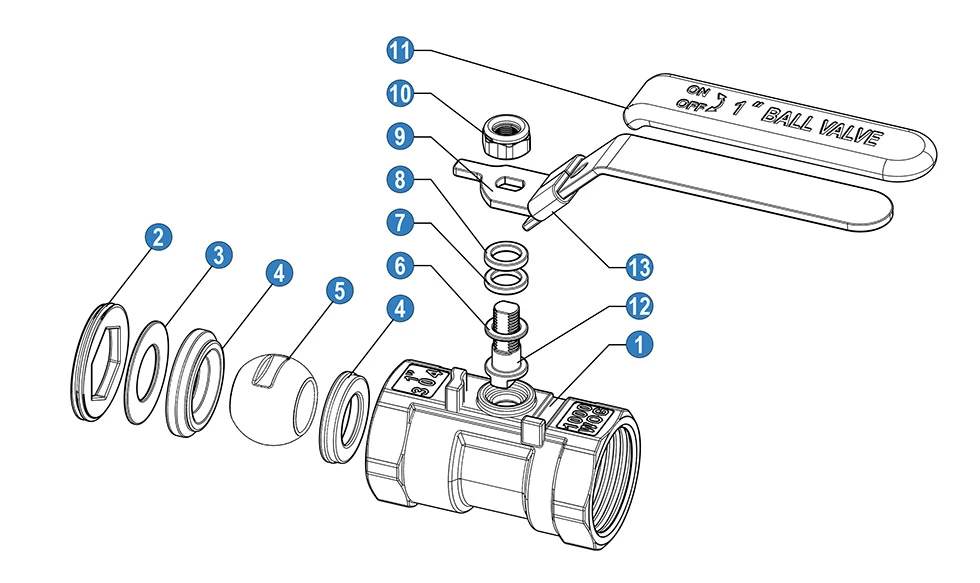

Kulička, vřeteno, sedla, těsnění a zajišťovací části jsou před montáží zkontrolovány.

Kontrola montáže

Ventil je sestaven podle technických požadavků a je zkontrolován chod rukojeti.

Tlakové zkoušky

Zkouška skořepiny a zkouška těsnosti sedla se provádí podle platných norem nebo požadavků zákazníka.

Test funkce zamykání

Blokovací zařízení je zkontrolováno, aby byl zajištěn hladký provoz a bezpečné umístění.

Kontrola povrchu a značení

Nátěr, povrchová úprava, označení produktu a údaje na typovém štítku jsou ověřeny.

Závěrečná kontrola a kontrola balení

Každý ventil je před balením zkontrolován, aby bylo zajištěno, že splňuje požadavky objednávky.

Proč si vybrat nás

- Zkušený dodavatel produktů průmyslových ventilů
- Stabilní kontrola kvality od kontroly materiálu až po závěrečné testování
- Flexibilní přizpůsobení velikosti, tlaku, připojení, těsnícího materiálu a povrchové úpravy
- Podpora značky OEM, přizpůsobeného balení a projektových objednávek
- Rychlá reakce na nabídku, technické potvrzení a poprodejní podporu
- Balení a dokumentace připravená na export jsou k dispozici na vyžádání

FAQ

Q1: Co je to jednodílný kulový ventil?

Jednodílný kulový ventil využívá kompaktní jednodílnou konstrukci těla. Má méně spojů těla než vícedílné konstrukce, pomáhá snižovat možné vnější únikové body.

Q2: Jaký je účel uzamykacího zařízení?

Uzamykací zařízení umožňuje zajistit rukojeť visacím zámkem v otevřené nebo zavřené poloze, což pomáhá zabránit náhodný provoz.

Q3: Pro jaké médium lze tento ventil použít?

Běžně se používá pro kompatibilní média, jako je voda, olej, plyn, stlačený vzduch a další nekorozivní kapaliny. pro mohou být doporučena korozivní média, nerezová ocel nebo speciální materiály.

Q4: Lze ventil uzamknout v otevřené i uzavřené poloze?

V závislosti na provedení rukojeti a uzamykací desky lze ventil nakonfigurovat tak, aby se zajistil v požadované poloze. Před objednáním potvrďte svůj požadavek na zamykání.

Q5: Jaké typy připojení jsou k dispozici?

Mezi běžné možnosti patří závitová, přírubová, svařovaná nebo přizpůsobená připojení v závislosti na konstrukci ventilu a aplikace.

Q6: Je uhlíková ocel vhodná pro venkovní použití?

Uhlíková ocel může být použita venku s náležitým nátěrem nebo antikorozní úpravou. Pro vysoce korozivní prostředí, může být vyžadována dodatečná ochrana nebo nerezová ocel.

Q7: Jaké informace jsou potřebné pro cenovou nabídku?

Uveďte prosím velikost ventilu, jmenovitý tlak, typ připojení, médium, pracovní teplotu, množství a jakékoli speciální požadavky.
