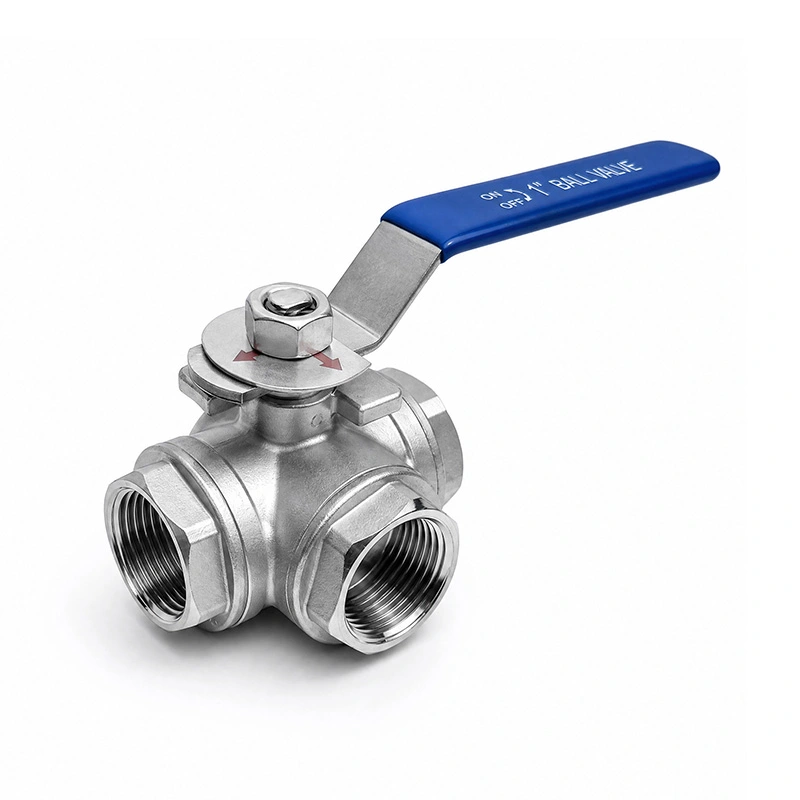

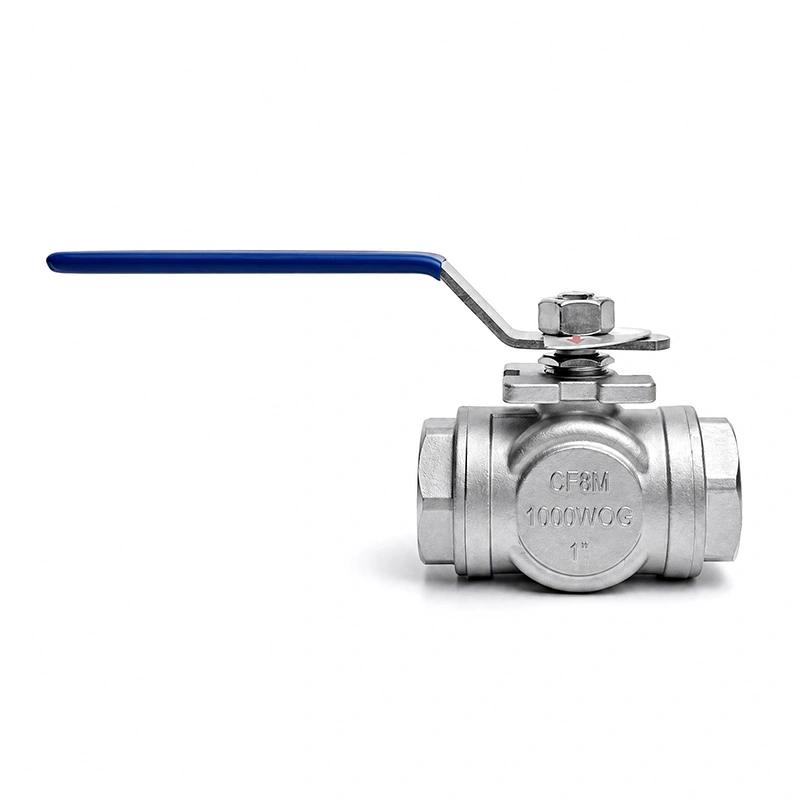

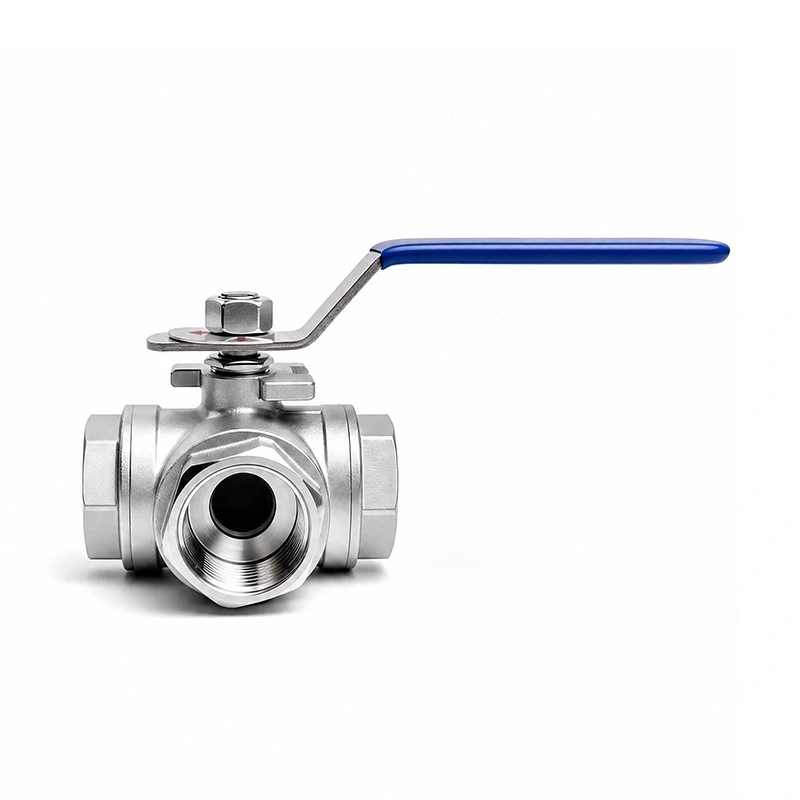

Třícestný kulový ventil T Port

Třícestný kulový ventil T Port je určen pro potrubní systémy, které vyžadují flexibilní řízení průtoku prostřednictvím jednoho kompaktu ventil. Jeho průtokový kanál ve tvaru T může propojit více směrů potrubí, takže je vhodný pro míchání, odklonění, obcházení nebo distribuce médií.

Ve srovnání s použitím několika dvoucestných ventilů pomáhá třícestný kulový ventil s T portem zjednodušit uspořádání potrubí, snížit spojovací body a zlepšit efektivitu provozu v systémech řízení kapalin.

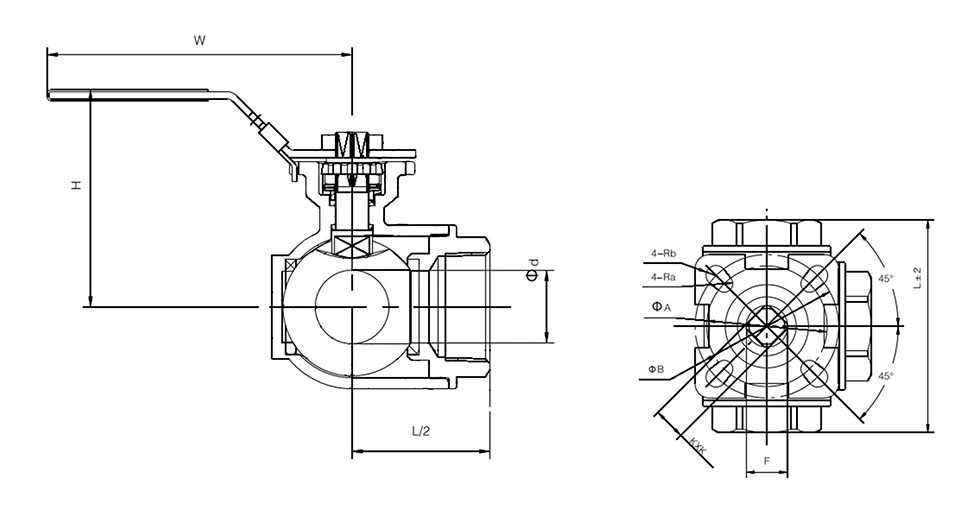

Hlavní rozměry

* N: Závitové konce podle ANSI B 2.1 NPT
* B: Konce závitů podle BS21 BSP

Proč si vybrat nás

Výrobce zdrojového ventilu

Shangtai je profesionální továrna na ventily se sídlem ve Wenzhou, Zhejiang, Čína, pouhých 10 minut od letiště.

Certifikovaný výrobní systém

Naše výroba se řídí normami řízení kvality ISO 9001 a požadavky na certifikaci CE.

Jemné zpracování nití

Precizně opracované závity zajišťují hladkou instalaci, stabilní spojení a spolehlivý těsnicí výkon.

Kompletní kontrola kvality

Standardizovaná kontrola se uplatňuje při kontrole materiálu, obrábění, montáži, tlakové zkoušce a balení.

Ověření materiálu na místě

Vybavení zařízeními pro testování materiálů podporujeme kontrolu materiálu na místě pro větší důvěru při nákupu.

Schopnost vývoje forem

Můžeme podporovat vývoj forem a zakázkovou výrobu podle výkresů, vzorků nebo požadavků OEM.

Rychlá poprodejní odezva

Náš servisní tým poskytuje včasnou podporu pro výběr produktů, sledování objednávky a poprodejní problémy.

Použitelná odvětví

Úprava vody:Používá se v rozvodech vody, filtraci a procesním potrubí, kde je třeba odklonit průtok mezi připojenými potrubími.

Chemické zpracování:Vhodné pro chemická přepravní, dávkovací a procesní potrubí, pokud jsou materiály ventilů a těsnění kompatibilní s pracovním médiem.

Systémy HVAC:Používá se v cirkulačních systémech vytápění a chlazení pro přepínání nebo odklánění průtoku mezi různými větvemi.

Farmaceutické zpracování:Vhodné pro procesní zařízení a čisté užitkové systémy, kde typ připojení, materiály ventilu a vnitřní konfigurace splňují příslušné hygienické požadavky.

Průmyslová automatizace:Používá se na automatizovaných ližinách, rozdělovačích a procesních zařízeních, kde je třeba ovládat několik směrů potrubí z jediného třícestného ventilu.

Obecná distribuce kapalin:Použitelné pro směšovací, odkloněná a obtoková uspořádání, v závislosti na tlaku, teplotě a materiálových specifikacích ventilu.

FAQ

Q1: Jaká je hlavní funkce třícestného kulového ventilu s portem T?

Konfigurace T-portu může připojit různé kombinace tří ventilových portů, když se kulička otáčí. Může být použit pro přesměrování toku, směšování toku, uspořádání bypassu nebo přepínání mezi větvemi potrubí v závislosti na orientaci portu a požadované provozní poloze.

Q2: Jaký je rozdíl mezi T-port a L-port?

Konfigurace T-port a L-port poskytují různé průtokové cesty. T-port může připojit tři porty v určitých polohách kuliček, takže je vhodný pro aplikace vyžadující více než jedno uspořádání toku. L-port obecně spojuje dva porty najednou a běžně se používá pro přepínání toku mezi dvěma směry.

Q3: Může T-port ventil distribuovat průtok do dvou výstupů?

Ano, ventil T-port umožňuje průtok z jednoho vstupu do dvou výstupů ve vhodných konfiguracích. Skutečné rozložení průtoku je však ovlivněno tlakovým rozdílem, výstupním odporem, velikostí potrubí a uspořádáním systému. Nemělo by se předpokládat, že oba výstupy budou mít stejný průtok.

Q4: Jaké informace jsou potřebné při výběru třícestného kulového ventilu?

Uveďte velikost ventilu, pracovní médium, tlak, teplotu, standard připojení, materiály tělesa a těsnění, požadovaný průtok a způsob provozu. U automatizovaných systémů by měl být potvrzen také typ pohonu a požadovaný provozní moment.

Q5: K čemu se používá třícestný kulový ventil T Port?

A Třícestný kulový ventil T Portse používá, když potrubní systém vyžaduje více průtokových cest přes tři připojené porty. Skutečná funkce průtoku závisí na geometrii vnitřního otvoru, poloze koule a uspořádání potrubí, takže požadovaný vzor průtoku by měl být potvrzen před objednávkou.

Q6: Lze materiály ventilu ověřit před odesláním?

Ano. Ověření a kontrolu materiálu lze uspořádat podle konfigurace produktu a požadavků objednávky. Tam, kde je to uvedeno, může být poskytnuta také materiálová dokumentace nebo záznamy o kontrole.
