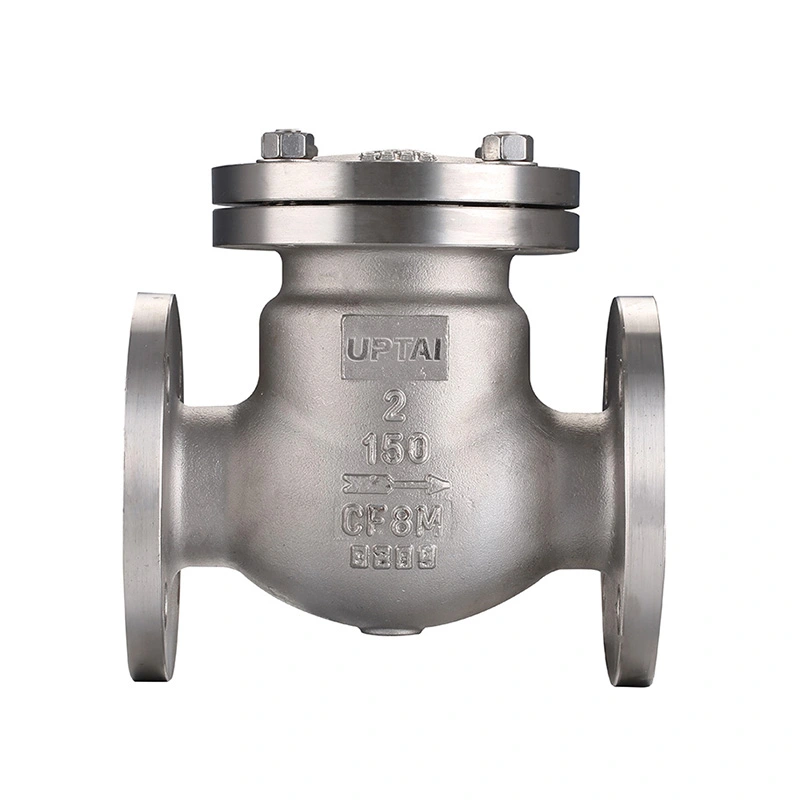

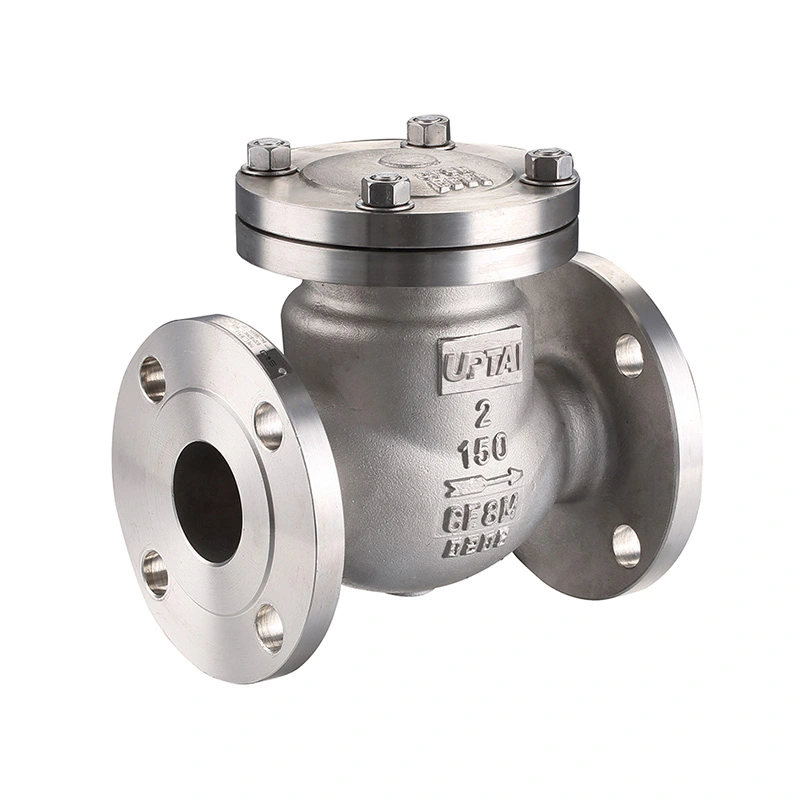

Zpětný otočný ventil ANSI třídy 150

Zpětný ventil ANSI třídy 150 je zpětný ventil se sklopným kotoučem pro řízení směru průtoku v průmyslovém potrubí. Disk se pohybuje s procesním tokem a zavírá se, když tok klesá nebo se obrátí. Pro normální provoz není potřeba žádný externí pohon.

Tento ventil je k dispozici pro kompatibilní vodu, páru, olej, plyn, mořskou vodu a průmyslové kapaliny. Uvedená konfigurace používá nerezovou ocel CF8M pro tělo a kotouč a F316 pro sedlo. Výběr ventilu by měl být založen na skutečném médiu, tlaku, teplotě, velikosti potrubí a uspořádání instalace.

Hlavní rozměry

Konstrukce ventilů

Ventil se skládá převážně z těla, kloubového kotouče, sedla, kloubového mechanismu a těsnících součástí. Disk je namontován uvnitř těla a během provozu se otáčí kolem svého závěsu. Toto uspořádání umožňuje, aby se ventil otevřel s dopředným průtokem a vrátil se směrem k sedlu, když se podmínky průtoku změní.

Závěsný disk

Při průtoku média ventilem se kotouč pohybuje směrem od sedla. Když se dopředný tok sníží, disk se posune zpět do uzavřené polohy. Pohyb disku je ovlivněn rychlostí proudění, montážní polohou a vnitřní geometrií ventilu.

Sedlo a těsnící plocha

Uvedený materiál sedadla je ASTM A182 F316. Těsnicí plochy sedla a kotouče tvoří při uzavření ventilu uzavírací rozhraní. Jejich stav by měl být zkontrolován během údržby, pokud je pozorován únik nebo abnormální uzavření.

Směr toku a instalace

Ventil by měl být instalován podle směru proudění vyznačeného na tělese. Před instalací zkontrolujte šipku, připojovací rozměry a dostupnou vůli kolem ventilu. Kotouč musí mít dostatek prostoru, aby se mohl pohybovat ve svém provozním rozsahu, aniž by se dotýkal okolního potrubí nebo zařízení.

Horizontální instalace

Horizontální instalace se běžně používá pro zpětné ventily. Ventil by měl být umístěn tak, aby se disk mohl volně pohybovat a vracet se do sedla, když dopředný průtok klesá.

Vertikální instalace

Vertikální instalace závisí na konstrukci ventilu a směru proudění. Instalace by měla umožnit správné uzavření disku za skutečných podmínek průtoku. Před instalací by měl být potvrzen konkrétní model a uspořádání potrubí.

Připojení potrubí

Uvedená specifikace připojení zahrnuje vlákna NPT a BSP. Protilehlá trubka nebo tvarovka by měly používat odpovídající specifikaci závitu. Během instalace se vyhněte nadměrné utahovací síle, která by mohla poškodit tělo ventilu nebo závitové spojení.

Průtokové a tlakové charakteristiky

Když je ventil otevřený, kotouč se pohybuje směrem od průtokového kanálu. Tlaková ztráta ventilem závisí na jeho velikosti, vnitřním průchodu, průtoku a vlastnostech média. U systémů s vysokým průtokem by měla být velikost ventilu zvolena podle požadovaného průtoku spíše než samotné velikosti potrubí.

Uvedená tlaková třída je CL150 s maximálním tlakem 285 PSI. Přípustný pracovní tlak se může měnit v závislosti na teplotě a materiálu, takže provozní tlak a teplota by měly být kontrolovány společně s příslušným jmenovitým tlakem a teplotou.

U výtlačných potrubí čerpadla a dalších systémů s měnícími se podmínkami průtoku by měla být odezva ventilu považována za součást celkového návrhu potrubí. Rychlé změny průtoku mohou ovlivnit pohyb disku a tlak v systému.

Úvahy o vodním kladivu

Vodní ráz se může objevit, když se proudící kapalina zastaví nebo rychle změní směr. Zpětný ventil může přispět k tlakovému rázu, pokud se disk uzavře, zatímco potrubím stále proudí významný průtok.

Závažnost tlakového rázu závisí na faktorech, jako je rychlost proudění, délka potrubí, vlastnosti kapaliny, charakteristiky uzavření ventilu a provoz čerpadla. V případě vodního rázu by měly být zpětný ventil a celý potrubní systém vyhodnoceny společně.

Konfigurace pomalého zavírání, tlumení nebo protizávaží může být zvážena pro systémy, které vyžadují více kontrolovaný pohyb disku. Vhodná struktura závisí na skutečných podmínkách potrubí a požadavcích projektu.

Materiály a servisní podmínky

Specifikované materiály těla a kotouče jsou ASTM A351 CF8M (316), zatímco sedlo je ASTM A182 F316. Tyto materiály jsou vhodné pro mnoho průmyslových aplikací, kde je nerezová ocel kompatibilní s procesním médiem.

Kompatibilita materiálu by měla být porovnána se skutečným složením kapaliny, koncentrací, teplotou a tlakem. Mořská voda a chemické služby mohou vyžadovat další zvážení vystavení chloridům a korozním podmínkám.

Další materiálové varianty jsou k dispozici na vyžádání. Pro speciální aplikace by měly být před výrobou potvrzeny požadované materiály těla, kotouče a sedla.

Typické aplikace

Výtlačné potrubí čerpadla:Používá se za čerpadly k omezení zpětného toku, když se čerpadlo zastaví nebo se změní provozní podmínky.

Úprava vody:Používá se v kompatibilních vodních a procesních linkách, kde je vyžadována automatická jednosměrná regulace průtoku.

Petrochemické potrubí:Používá se s kompatibilními oleji, plyny a procesními kapalinami v rámci specifikovaných tlakových, teplotních a materiálových limitů.

Napájecí a inženýrské systémy:Vhodné pro vybrané vodovodní, užitkové a technologické linky, kde je třeba řídit zpětný tok.

Systémy mořské vody:Pokud je materiál vhodný pro skutečné podmínky mořské vody, lze uvažovat o konfiguraci z nerezové oceli.

Obecné průmyslové potrubí:Používá se na zařízeních a procesních linkách, kde je vyžadována samočinná zpětná funkce.

Průvodce výběrem

Pro cenovou nabídku a technickou kontrolu uveďte jmenovitou velikost, jmenovitý tlak, typ připojení, orientaci instalace, médium, provozní tlak, teplotu a požadavky na materiál. Rovněž by měly být identifikovány zvláštní provozní podmínky, jako je mořská voda, korozivní média nebo vodní ráz.

Testování a inspekce

Specifikovaný konstrukční a výrobní standard je ASME B16.34 a API 598 je uveden pro testování a kontrolu. Příslušný kontrolní postup se může týkat těla ventilu, těsnicích ploch, rozměrů a tlakového výkonu.

Shell Test

Plášťová zkouška kontroluje tlakovou hranici sestaveného ventilu za specifikovaných zkušebních podmínek. Zkušební tlak a doba výdrže by měly odpovídat příslušným požadavkům na kontrolu.

Test těsnosti sedadla

Test sedla kontroluje, zda uzavřený ventil splňuje specifikovaná kritéria přijatelnosti netěsnosti. Zkušební podmínky závisí na příslušné normě a specifikaci ventilu.

Závěrečná kontrola

Výstupní kontrola může zahrnovat kontrolu rozměrů, kontrolu spojů, stavu povrchu, identifikačních značek a provozního pohybu. Požadované kontrolní záznamy nebo materiálovou dokumentaci lze dodat dle požadavků objednávky.

Provoz a údržba

Před uvedením do provozu zkontrolujte orientaci ventilu, směr proudění a čistotu potrubí. Cizí částice ponechané v potrubí mohou během provozu ovlivnit kotouč nebo těsnicí povrch.

Během provozu by měl být vyšetřen neobvyklý hluk, vibrace, opakovaný pohyb disku nebo zpětný tok. Tyto podmínky mohou souviset s rychlostí proudění, instalací, dimenzováním ventilu nebo změnami v operačním systému.

Před kontrolou nebo údržbou potrubí izolujte a odtlakujte. Zkontrolujte kotouč, závěsný mechanismus, povrch sedla a spojení těla, zda nejsou opotřebené, usazené nebo poškozené. Vyměňte součásti, pokud jejich stav již nesplňuje příslušné požadavky na údržbu.

FAQ

Q1: Co je zpětný ventil ANSI třídy 150?

Zpětný ventil ANSI třídy 150 je zpětný ventil se sklopným kotoučem s tlakem třídy 150. Využívá procesní tok k otevření disku a zavírá se, když se průtok sníží nebo obrátí, takže je vhodný pro automatickou prevenci zpětného toku v kompatibilním průmyslovém potrubí.

Q2: Vyžaduje otočný zpětný ventil pohon?

Ne. Kotouč pracuje automaticky podle průtokových a tlakových podmínek v potrubí. Pro normální provoz zpětného ventilu není potřeba žádný pneumatický, elektrický nebo hydraulický pohon.

Q3: Jaké informace jsou potřebné při výběru zpětného ventilu?

Klíčové informace zahrnují velikost potrubí, tlakovou třídu, typ připojení, směr instalace, médium, provozní tlak, teplotu, požadavky na materiál a jakékoli speciální požadavky týkající se koroze, vodního rázu nebo kontroly.

Q4: Lze nerezovou konstrukci použít pro mořskou vodu?

Lze jej zvážit pro vhodné aplikace s mořskou vodou, ale kompatibilita materiálu by měla být vyhodnocena na základě koncentrace chloridů, teploty, podmínek proudění a dalších korozních faktorů. Před výběrem by měla být potvrzena třída nerezové oceli.

Q5: Co může způsobit zpětný tok po instalaci ventilu?

Mezi možné příčiny patří nesprávný směr instalace, kotouč, který se nemůže volně pohybovat, poškozené těsnicí plochy, cizí materiál uvnitř ventilu, nevhodné dimenzování nebo provozní podmínky mimo zamýšlený rozsah. Po bezpečném odpojení systému by měl být ventil a okolní potrubí zkontrolováno.

Q6: Může být ventil použit pro vysokoteplotní média?

Uvedený teplotní rozsah je -25 ℃ až 150 ℃. Skutečné použití při zvýšené teplotě by mělo být zkontrolováno podle jmenovitého tlaku a teploty a kompatibility materiálů těla, disku a sedla s médiem.

Q7: Jsou k dispozici další materiály?

Ano. Jiné materiálové konfigurace jsou k dispozici na vyžádání. Požadovaný materiál by měl být specifikován podle média, tlaku, teploty, korozních podmínek a příslušných požadavků projektu.
